Pompare fiabilă pentru volume mari
Suflantele Roots Leybold RUVAC sunt utilizate în combinație cu pompe de vid pentru a obține presiuni mai mici, viteze de pompare mai mari și sunt utilizate atunci când sunt necesare capacități mai mari. Suflantele Roots clasice sunt echipate cu un comutator de presiune pentru protecție împotriva suprasarcinii termice, în timp ce suflantele Roots acționate de convertoare de frecvență sau cu linii de bypass interne pot funcționa continuu.
În combinație cu pompele de susținere, care comprimă împotriva atmosferei, aceste pompe pot îmbunătăți presiunea finală atingibilă a unui sistem de pompare cu un factor de 10. Cu două trepte de pompare cu vid Roots și o pompă de susținere corespunzătoare, este posibil să se atingă presiuni în intervalul de până la 10-5 mbar (0,75 X 10-5 Torr).
Suflantele Roots sunt pompe cu deplasare pozitivă fără compresie internă. Acest lucru înseamnă că nu sunt capabile să comprime direct atmosfera și au nevoie de o pompă de susținere corespunzătoare. Atunci când se selectează o combinație de pompă de susținere și pompă Roots, raportul dintre vitezele de pompare ale celor două pompe este decisiv. Acest lucru se numește gradație. Gradațiile tipice sunt între 1:2 și 1:8. Aceasta înseamnă că suflantele Roots au de obicei o viteză de pompare de 2 până la 8 ori mai mare decât cea a pompei de susținere atașate. Gradația determină diferența de presiune între intrarea și ieșirea pompei Roots la punctul de funcționare respectiv. În principiu, puterea necesară a motorului depinde direct și este proporțională cu această diferență de presiune. Pentru a evita supraîncărcarea motorului și supraîncălzirea pompei, diferența de presiune în pompa Roots nu trebuie să depășească o anumită valoare.
Suflantă clasică Leybold
Suflantele clasice, seriile WA și WS, sunt echipate cu motoare simple montate pe flanșă sau integrate, care sunt alimentate direct cu tensiune de rețea și funcționează la o viteză constantă. Deoarece sarcina motorului crește odată cu creșterea presiunii de aspirație, aceste pompe cu rădăcini pot fi pornite numai sub o anumită presiune. Prin urmare, acest tip este potrivit numai pentru cicluri de pompare foarte lungi sau pentru funcționare staționară la presiune scăzută. Pentru o pompare rapidă și ciclică, pornirea și oprirea constantă a etapei Roots nu este practicabilă. Pentru a proteja pompa Roots în mod fiabil, este întotdeauna necesar un manometru care să monitorizeze punctul de pornire al pompei. Există mai multe principii disponibile pentru etanșarea arborelui de transmisie sub vid împotriva presiunii atmosferice.
Cu cele trei serii diferite WA, WS și WH, Leybold oferă o gamă de soluții pentru diferite aplicații industriale.
RUVAC WA / WAU series
Suflantele RUVAC WA / WAU sunt echipate cu un motor montat cu flanșă. Arborele de antrenare este alimentat prin etanșări ale arborelui către exterior. Acest lucru permite montarea cu flanșă a motoarelor standard simple și rentabile.

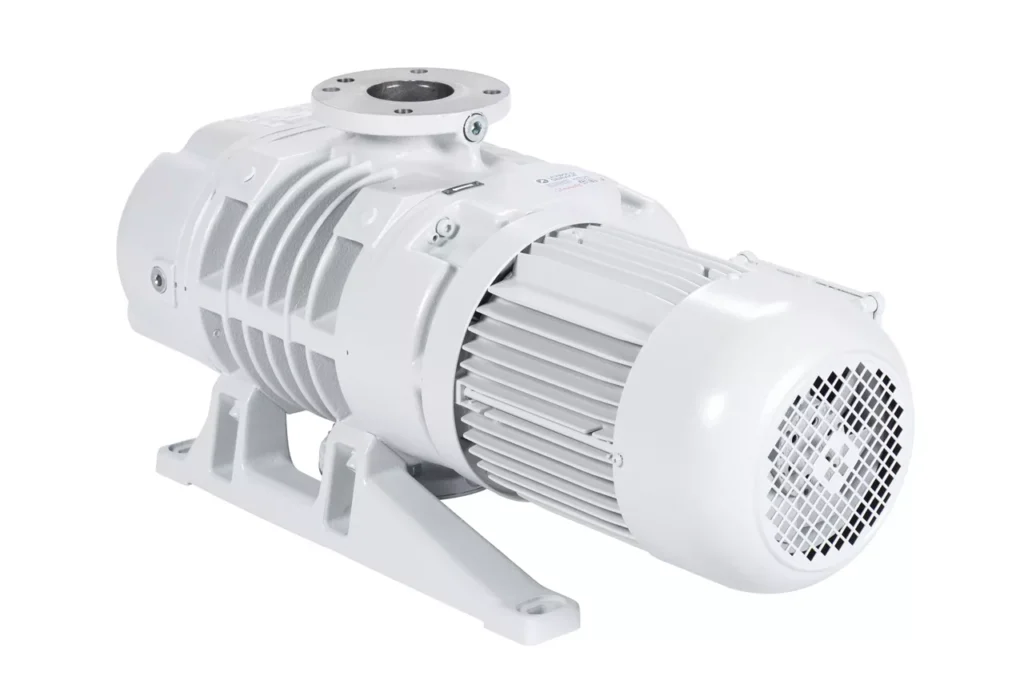

RUVAC WS / WSU series
Suflantele RUVAC WS / WSU sunt echipate cu un motor încapsulat. Rotorul motorului și statorul sunt separate printr-un cartuș cu pereți subțiri pentru o pompă absolut etanșă, importantă pentru pomparea mediilor agresive sau toxice. Motoarele din seria WS sunt disponibile atât cu răcire cu apă, cât și cu răcire cu aer. Deoarece nu există inele de etanșare pe arbore, pompa WS este mai ușor de întreținut.

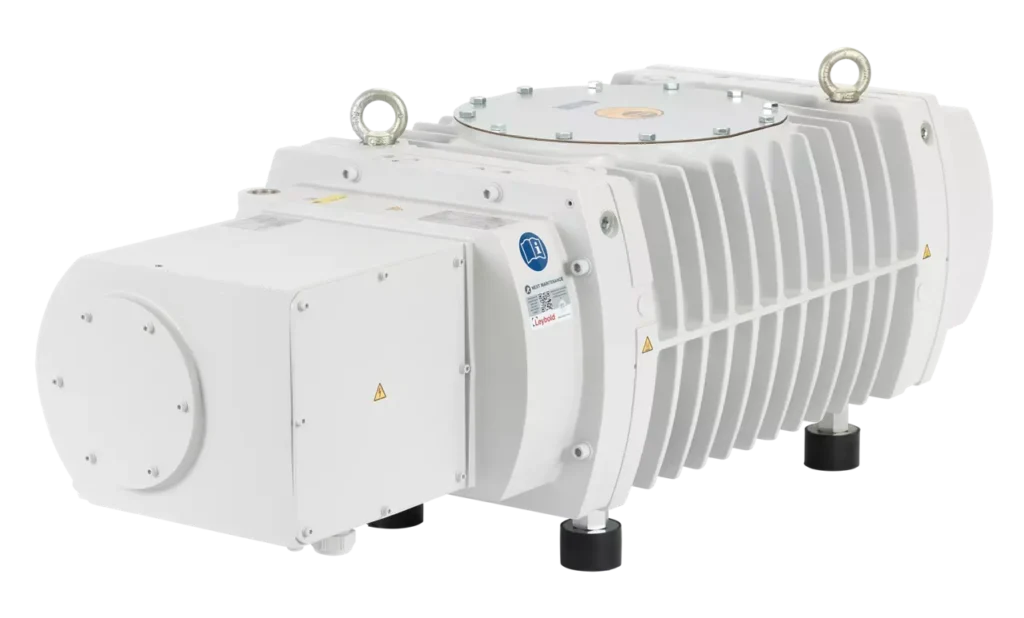

RUVAC WH / WHU series
Suflantele RUVAC WH / WHU sunt echipate cu un motor etanș. Pompele WH sunt etanșe și potrivite pentru pomparea gazelor toxice, care nu trebuie deversate în mediu. Spre deosebire de pompele cu motor încapsulat, pompele WH prezintă o încapsulare din plastic a întregului stator al motorului, separându-l de rotorul motorului care funcționează în vid. Prin îndepărtarea carcasei metalice și aplicarea unor goluri mai mici, această tehnologie obține eficiențe mai mari. Seria WH dispune de răcire cu apă integrată și este deosebit de eficientă din punct de vedere energetic.
Pompe Roots cu convertor de frecvență
Suflantele Leybold Roots sunt disponibile cu convertoare de frecvență integrate și pot fi operate și cu convertoare externe.
O soluție elegantă și eficientă din punct de vedere energetic pentru a proteja suflantele Roots de supraîncărcare este utilizarea convertoarelor de frecvență. Aceste convertoare adaptează viteza motorului pompei la sarcină și permit funcționarea în siguranță în toate intervalele de lucru. La presiune ridicată, pompa se rotește mai lent și accelerează la presiuni mai mici până când se atinge viteza maximă. Mai mult, toate suflantele Leybold Roots care utilizează regulatoare de frecvență pot fi operate și la viteze mai mari decât versiunea Direct-Online corespunzătoare. Acest lucru permite creșterea semnificativă a vitezei de pompare realizabile în regiunea de presiune mai mică.
Suflantele Roots cu convertor de frecvență pot fi ușor monitorizate, conectate la rețea și sunt pregătite pentru Industria 4.0.
