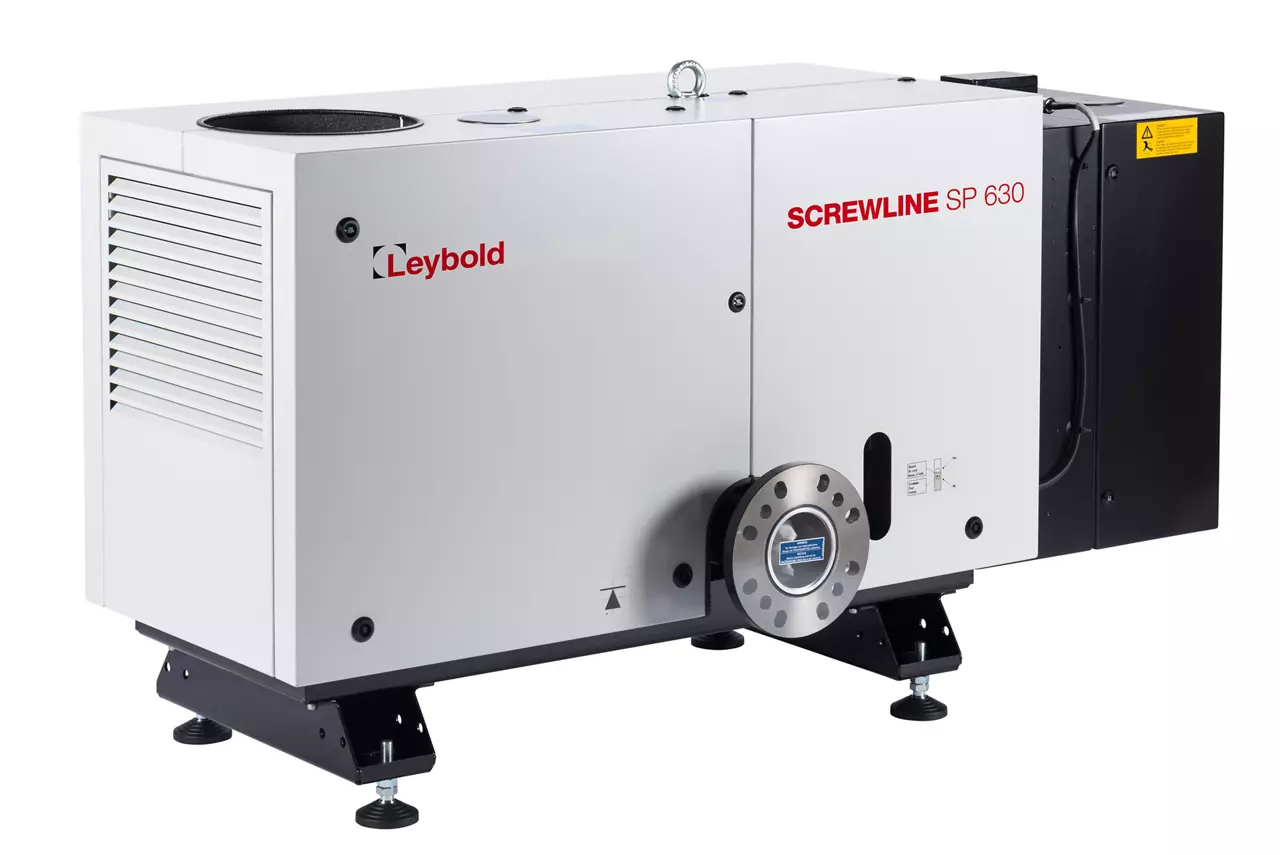

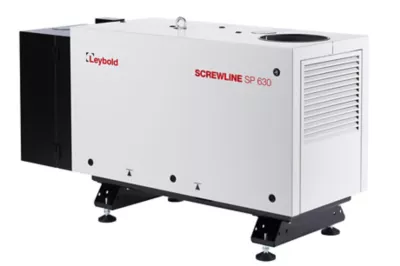

SCREWLINE SP Dry screw vacuum pumps – cantilevered design
O măsură a excelenței în pompele de vid industriale
Pompele de vid cu șurub cu compresie uscată Leybold SCREWLINE SP sunt extrem de robuste, cu rotoare răcite intern și un aranjament special de rulmenți în consolă care elimină defecțiunile. Aceste pompe de vid industriale uscate sunt proiectate pentru a îndeplini cerințele speciale ale aplicațiilor grele, cu cale de pompare directă și două etanșări ale arborelui fără contact, care sunt practic fără uzură. Acest lucru permite, de asemenea, intervale de întreținere mai lungi.
Bazate pe principiul șurubului, versiunile standard ale pompelor SCREWLINE sunt răcite cu aer din exterior pentru aplicații industriale. Versiunile răcite cu apă sunt disponibile pentru a funcționa în încăperi cu aer condiționat, precum și variante certificate ATEX pentru conformitatea cu normele antiexplozie.
Caracteristici și beneficii SCREWLINE SP
SCREWLINE SP are o cale de pompare directă, fără devieri multiple pentru gazul de proces, ceea ce o face extrem de tolerantă la contaminarea din proces, precum și o acumulare redusă în interiorul camerei pompei. Acest lucru asigură o întreținere redusă și un timp de funcționare ridicat în procesele industriale.
Cele două etanșări ale arborelui, fără contact, sunt practic fără uzură, ceea ce permite intervale de întreținere foarte lungi. Purjarea etanșării arborelui este de obicei necesară în aplicațiile industriale. Pompele SCREWLINE SP sunt echipate standard cu o unitate de alimentare cu gaz de purjare.
Aranjamentul special al rulmenților în consolă elimină o sursă potențială de defecțiune a rulmenților, precum și contaminarea cu lubrifiant a camerei de pompare.
Aranjamentul rulmenților în consolă face, de asemenea, camera pompei ușor accesibilă. Această caracteristică inovatoare de design permite demontarea rapidă și rentabilă a carcasei pompei, făcând posibilă curățarea la fața locului a tuturor suprafețelor care intră în contact cu mediul. Acesta este un avantaj semnificativ pentru procesele care implică o cantitate considerabilă de contaminanți, pentru a oferi un timp de funcționare ridicat.
Temperatura scăzută a gazelor de evacuare este o caracteristică importantă a pompelor de vid SCREWLINE SP. Datorită designului rotorilor de vid cu șurub, în interiorul pompei se atinge o temperatură maximă de 100 °C (212 °F). Astfel, se evită acumularea în camera pompei, care poate reacționa la temperaturi ridicate. Acest lucru face ca pompa SCREWLINE SP să fie fiabilă în aplicații precum laminarea modulelor solare și aplicațiile de cuptor. În cazul în care se formează depuneri, carcasa ușor de demontat facilitează curățarea rapidă.
Caracteristica specială de design a pompei SCREWLINE SP, cu rotoare răcite intern, reduce acumularea de straturi și permite pomparea cu argon la orice presiune pentru o durată mai lungă. Pe lângă sistemul integrat de răcire a uleiului pentru rotoare, pompele de vid cu șurub sunt răcite cu aer din exterior. Aici, rotorul și carcasele sunt legate termic prin răcitorul de ulei. Astfel, pompele de vid cu șurub se adaptează ideal la condițiile ambientale în situații de funcționare schimbătoare.

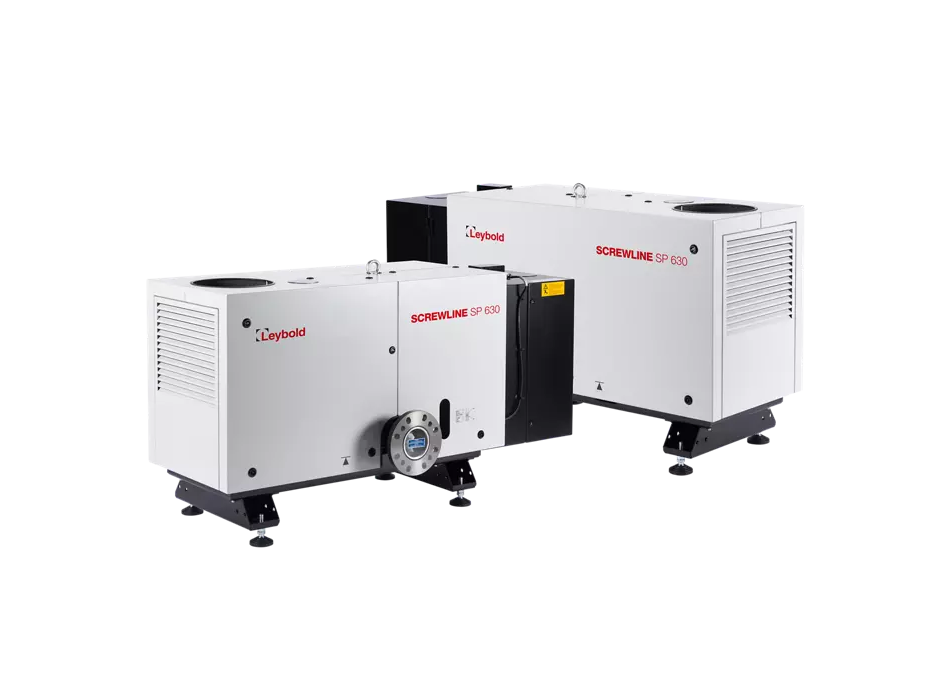

O versiune răcită cu apă este oferită sub numele de Pompe de vid cu șurub SP 630 F pentru funcționarea în încăperi cu aer condiționat. Pompele standard de vid uscat SCREWLINE SP sunt disponibile ca variante răcite cu apă pentru funcționarea în instalații cu aer condiționat. Variantele SCREWLINE SP O2 sunt capabile să pompeze oxigen 100%. Variantele certificate ATEX pentru aplicații în zona 2 și 3 respectă cerințele Directivei Europene și sunt potrivite pentru utilizarea în atmosfere potențial explozive, conform cerințelor ghidului ATEX (ATEX 2014/34/UE). În mod standard, toate pompele SCREWLINE SP ATEX sunt echipate cu o unitate de control al gazului de barieră.
Avantajele utilizatorului
Fiabilitate maximă prin protejarea pompei prin monitorizarea parametrilor vitali
Timpi de inactivitate minimi datorită curățării rapide a camerei pompei
Costuri de operare minime cu pompa de vid cu șurub răcită cu aer, care nu necesită apă de răcire
Schimbarea uleiului de transmisie doar o dată la doi ani
Adaptare directă a pompelor RUVAC pentru o viteză de pompare crescută
Carcase de insonorizare pentru reducerea zgomotului
Pregătit pentru cele mai dure aplicații
- Design cu rulment în consolă
- Elimină defectarea pompei
- Previne pătrunderea în proces, fără contact cu uleiul
- Accesibilitate ușoară a camerei pompei pentru curățare rapidă la fața locului
- Spălare in situ
- Design „Heavy-duty”, tolerant la contaminanți
Timp de funcționare extins
- Rotoare răcite intern pentru pompare fără probleme
- Cale de pompare directă, capacitate de manipulare a contaminanților
- Etanșări arbore fără contact
Capacitate de procesare
- Purificare integrată a etanșării arborelui
- Pompează argon continuu la orice presiune
- Răcit cu aer sau cu apă - potrivit pentru aplicații mobile
- Rezistent la accidente de proces, cum ar fi pătrunderea apei
Conectivitate și monitorizare de la distanță a pompei de vid
GENIUS Instant Insights™ vă oferă informații utile pentru a preveni defecțiunile comune ale pompei, inclusiv defecțiuni mecanice, contaminare și setări necorespunzătoare. Prin maximizarea timpului de funcționare, minimizarea costurilor de întreținere și asigurarea accesibilității 24/7, GENIUS asigură funcționarea eficientă a pompei.
SCREWLINE
Piese de schimb
Uleiuri și lubrifianți
| Specificații Tehnice | U.M. | SCREWLINE SP 630 | SCREWLINE SP 630 F | SCREWLINE SP 630 O₂ | SCREWLINE SP 630 ATEX |
|---|---|---|---|---|---|
| Descriere variantă | - | Variantele standard răcite cu aer sunt disponibile cu instalare simplă și flexibilă. Sunt echipate cu un schimbător de căldură pentru gestionarea eficientă a temperaturii interne a pompei. | Pompele de vid uscate SCREWLINE SP standard sunt disponibile ca variante răcite cu apă pentru funcționarea în facilități cu aer condiționat. | Variantele SCREWLINE SP O2 sunt capabile să pompeze oxigen 100%. | Variantele certificate ATEX pentru aplicații în zonele 2 și 3 respectă cerințele Directivei Europene și sunt adecvate pentru utilizarea în atmosfere potențial explozive (Ghidul ATEX 2014/34/EU). Standard, toate pompele SP ATEX sunt echipate cu o unitate de control a gazului de etanșare. |
| Viteză max. de pompare (50/60 Hz) | m³/h | 630 | |||
| Presiune finală (50/60 Hz) | mbar | ≤ 0.01 | |||
| Putere nominală motor (50/60 Hz) | kW | 15 | |||
| Consum putere motor la presiune finală (50/60 Hz) | kW | < 11 | |||
| Răcire | - | Aer | Apă | Aer | Apă |
| Nivel zgomot (50/60 Hz) * | dB(A) | ≤ 72 / 75 | ≤ 72 | ≤ 72 / 75 | ≤ 72 |
| Greutate aprox. | kg | 530 | |||
| Dimensiuni (L x l x H) | mm | 1630 x 660 x 880 | |||
SCREWLINE SP
Acoperire cu peliculă subțire
- Acoperire pe suprafețe mari
- Acoperire pentru afișaje
- Acoperire industrială
Industrie generală
- Producția de transformatoare
- Degazarea / purificarea uleiului
- Detectarea scurgerilor
- Gestionarea deșeurilor
Cuptoare și metalurgie
- Cuptoare industriale / Tratament termic
- Sisteme metalurgice
- Turnare în vid
- Tehnologie de sudare
Semi- și Solar
- Laminare fotovoltaică
- Tragerea / Turnarea cristalelor
Alimente
- Ambalarea / prelucrarea alimentelor
- Liofilizarea alimentelor
- Prelucrarea plantelor
Materiale plastice și compozite
- Extrudarea plasticului
- Formarea în vid
Aplicații speciale
- Camere de blocare a încărcăturii
- Simulare spațială
- Procese cu argon pur sau oxigen pur
