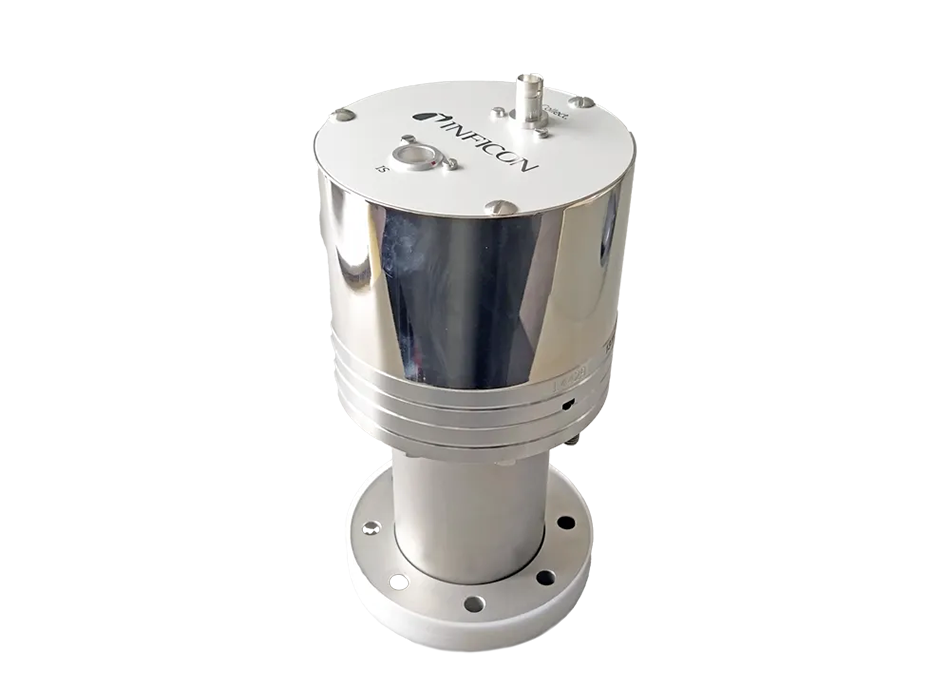

IRG080
Noul standard pentru vacuometrul cu ionizare
Vacuometrul de referință IRG080 este un senzor de vacuum inovator, dezvoltat pentru măsurarea precisă a presiunii totale în sistemele de vid. Bazat pe un concept inovator de vacuometru cu ionizare (catodul fierbinte emite electroni care călătoresc pe o traiectorie dreaptă într-o cupă Faraday), IRG080 este potrivit ca standard de referință în intervalul de la 10⁻⁸ mbar la 10⁻⁴ mbar.
IRG080 oferă o precizie de neegalat de până la 1%, o sensibilitate previzibilă la gaz cu o dispersie foarte mică, o repetabilitate și reproductibilitate pe termen scurt foarte bune. Vacuometrul este soluția ideală pentru metrologie și calibrare. IRG080 este conectat și controlat de unitatea de afișare și operare IRC081.
Avantaje
- Dezvoltat pentru aplicații care necesită o precizie ridicată a măsurătorilor în domeniul vidului înalt și ultra-înalt
- Configurația sistemului de electrozi conform ISO TS 6737
- Presiune reală pentru toate speciile de gaz datorită sensibilității relative previzibile a gazului cu incertitudine mică
- Emisie stabilă de electroni și lipsă de influență din partea efectelor ESD sau a razelor X
- Reproductibil și ușor de transportat
- Se poate coace până la 165 °C (cu cablu rezistent la temperatură) sau până la 400 °C fără unitate de conectare
- Piesă intermediară din Mu-metal disponibilă pentru ecranare magnetică
Unități de operare
- Controler pentru indicator de referință ionică IRC081
Standard de referință
- Precizie sub 1% pentru N2
- Sensibilitate previzibilă la gaz, cu o dispersie foarte mică (<1,5%)
- Măsurare reală a presiunii totale
- Repetabilitate pe termen scurt (<1%) și reproductibilitate (<1%) foarte bune

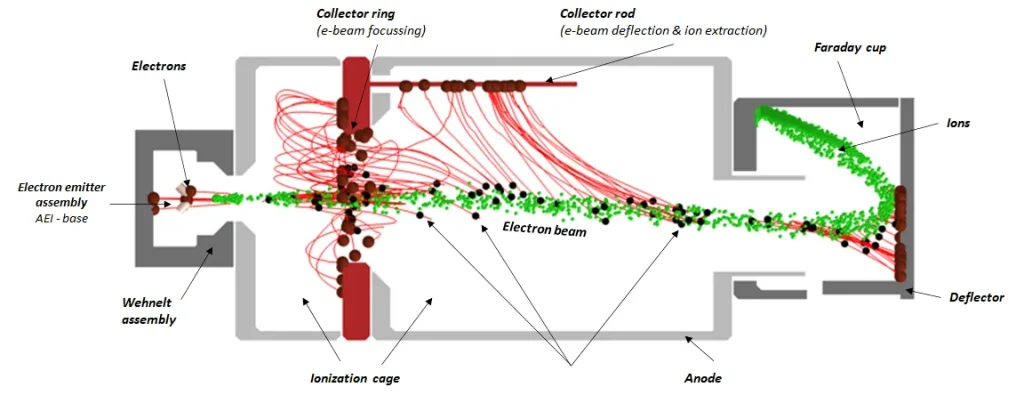

Principiul măsurării
Electronii părăsesc catod (partea stângă), sunt accelerați de anod până la 200 eV, focalizați de colectorul de ioni. Lungimea traseului electronilor este bine caracterizată, astfel încât sensibilitatea instrumentului este previzibilă. Ionii generați de electronii din grila anodică sunt accelerați către colector și măsurați ca curent. Ionii generați în afara grilei anodice sunt captați de deflector.

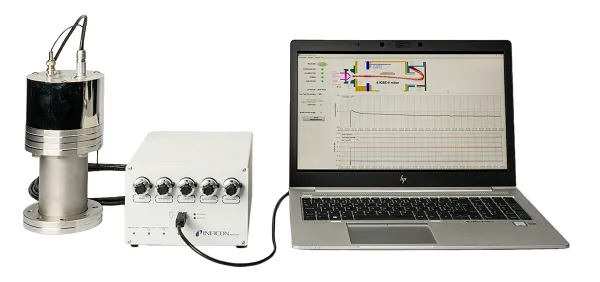

Un pachet complet
- Interfață de operare și afișare prin intermediul controlerului de referință Ion IRC081
- Utilizatorul are control asupra parametrilor manometrului IRG080
- Setările și valorile măsurate sunt afișate în software-ul de interfață cu utilizatorul IRC081 (LabVIEWTM)
- Funcționalitate de înregistrare a datelor și parametrilor
| Sistem de măsurare | Ionizare cu catod cald (Hot cathode ionization) |
| Configurație sistem electrozi | Conform ISO TS 6737 |
| Interval de măsurare (N2) cu controller IRC081 | 1 × 10-8 … 1 × 10-4 mbar |
| Sensibilitate (N2, tipică) | 29 mbar-1 |
| Precizie (N2, tipică) | < ±1% din valoarea citită |
| Repetabilitate (N2) | < 1% din valoarea citită |
| Trecere (Feedthrough) | Ceramică Al2O3 |
| Temperatură de degazare (Bake-out) | ≤ 400 °C |
| Materiale expuse la vid | Oțel inoxidabil, NiFeCo, Al2O3, Ta (Tantal), W (Tungsten) |
