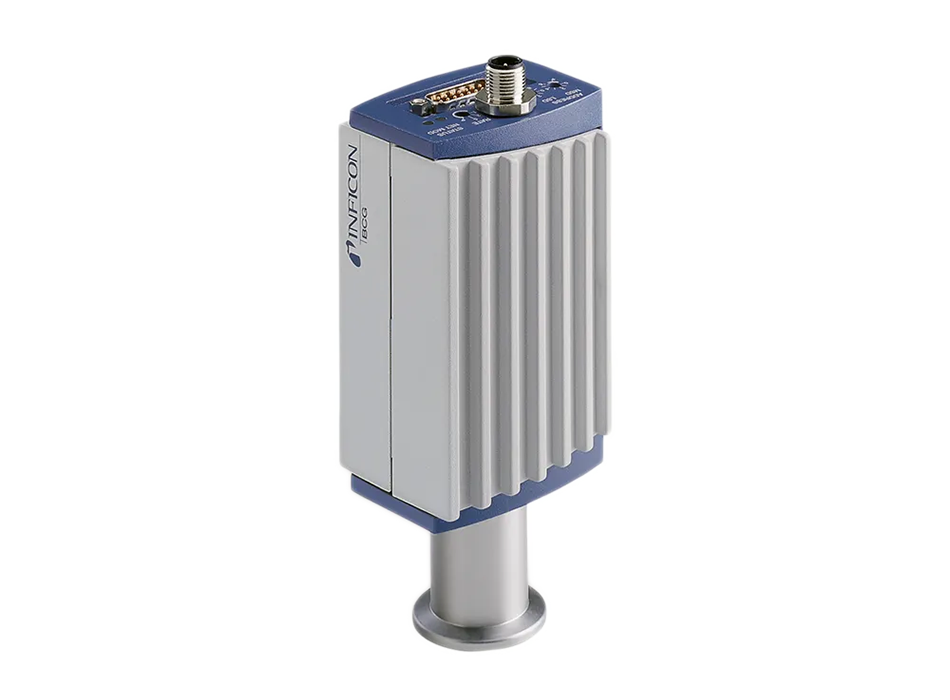

BCG450
De la ATM la TripleGauge® vid ultra-înalt
Manometrul cu diafragmă capacitivă INFICON Bayard-Alpert Pirani (TripleGauge®), BCG450, combină avantajele a trei tehnologii diferite într-un singur pachet compact și economic pentru a măsura presiunea de proces și de bază de la 5×10⁻¹ la 1500 mbar (3,75×10⁻¹ la 1125 Torr).
BCG450 este conceput pentru a înlocui trei senzori (ion fierbinte, Pirani îmbunătățit prin convecție și comutator de vid), reducând astfel costurile și spațiul valoros al sculelor.
Disponibil și cu interfață digitală PROFINET.
Avantaje
- BCG450 economisește costuri și spațiu alocat sculelor și reduce complexitatea instalării și configurării măsurării vidului.
- Măsurarea presiunii independente de tipul de gaz peste 10 Torr oferă un control mai fiabil al blocării sarcinii pentru orice amestec de gaze.
- Interblocarea Pirani protejează filamentul fierbinte de arderea prematură.
- Reglarea automată a vidului înalt Pirani reduce intervențiile operatorului.
- Măsurarea presiunii diferențiale la atmosferă elimină incertitudinea legată de schimbările de presiune atmosferică.
- Elementul senzorial ușor de schimbat, cu date de calibrare integrate, garantează reproductibilitatea.
- Disponibile afișaj grafic opțional și interfețe Fieldbus.
- Conformitate RoHS.
Aplicații tipice
- Măsurarea presiunii în camerele de proces, transfer și blocare a încărcăturii pentru semiconductori
- Acoperire industrială
- Măsurarea și controlul general al vidului în sistemele din domeniul vidului scăzut până la ultra-înalt
| Interval de măsurare (aer, O2, CO, N2) |
5 × 10-10 … 1500 mbar 3,75 × 10-10 … 1125 Torr |
| Precizie: 10-8 … 50 mbar | ±15% din valoarea citită |
| Precizie: 50 … 950 mbar | ±5% din valoarea citită |
| Precizie: 950 … 1050 mbar | ±2,5% din valoarea citită |
| Repetabilitate: 10-8 … 10-2 mbar | ±5% din valoarea citită |
| Temperatură de operare (ambiantă) | 0 … +50 °C |
| Temperatură de depozitare | -20 … +70 °C |
| Temperatură de degazare (Bakeout) la flanșă | ≤ 80 °C |
| Temperatură de degazare (Bakeout) cu electronica demontată | ≤ 150 °C |
| Tensiune de alimentare | 20 … 28 V (dc) |
| Consum curent | 0,8 A (dc) |
| Materiale expuse la vid | Y2O3, Ir, Mo, Cu, W, NiFe, NiCr, Al2O3, SnAg, oțel inoxidabil, sticlă |
