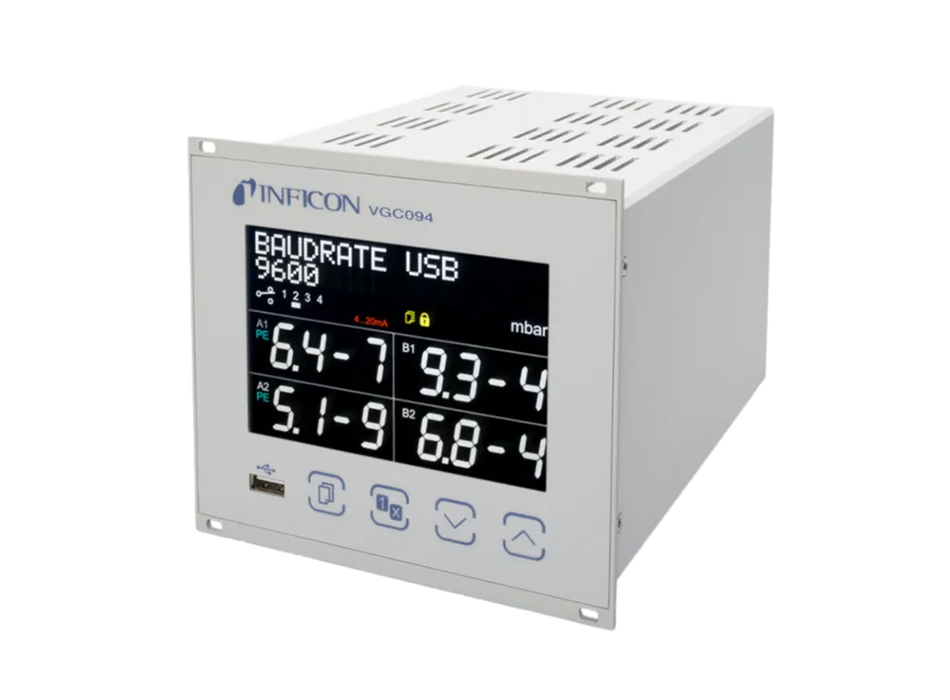

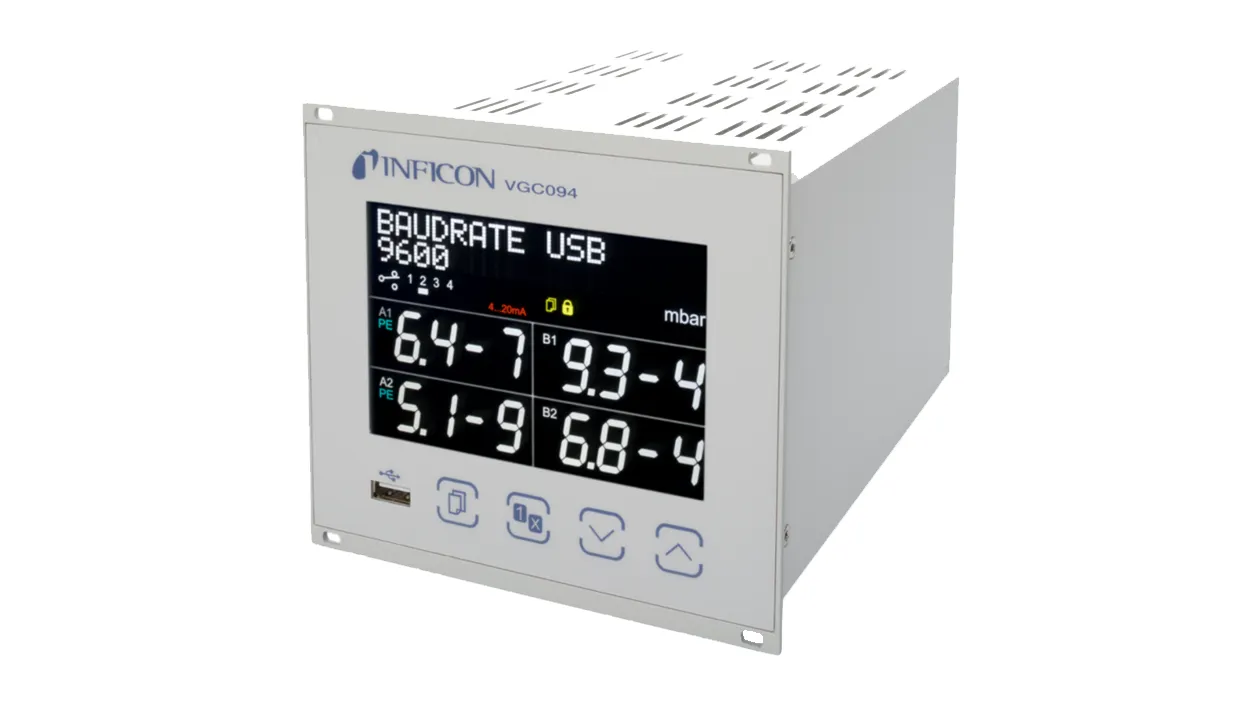

VGC094
Soluția modulară completă pentru controlul vidului
VGC094 este o soluție prestigioasă pentru măsurarea, controlul și înregistrarea datelor în procesul de vid. Compatibil cu gama largă de manometre pasive INFICON, VGC094 este capabil să monitorizeze întregul interval de presiune a vidului de la 1×10⁻¹ la 1000 mbar. VGC094 poate fi configurat de utilizator pentru a controla până la 4 capete de manometru pasive (manometre Pirani, manometre cu magnetron inversat) prin intermediul a două seturi de plăci de măsurare. Controlerul oferă cele mai recente interfețe digitale de comunicație (USB, RS485, Ethernet) și poate fi personalizat conform standardelor de comunicație specifice utilizatorilor datorită plăcilor de interfață individuale (PROFIBUS, PROFINET). VGC094 este soluția ideală pentru aplicații cu performanțe solicitante, cum ar fi funcționarea de la distanță mare, temperaturi ridicate sau expunere ridicată la radiații ionizante.
Avantaje
- Soluție completă pentru monitorizarea și controlul vidului de la 1×10-11 la 1000 mbar, chiar și la distanță mare
- Ecran luminos și clar
- Afișaj grafic cu bare cu vizualizare a valorii de referință sau a presiunii în funcție de timp
- Operare simplă a senzorului cu meniuri intuitive și ghidate pentru parametri, senzor sau setări generale
- Funcție de înregistrare a datelor și parametrilor cu port USB (partea din spate) și unitate flash USB (partea din față)
- Convertor A/D de înaltă rezoluție – 16 biți
- 4 ieșiri programabile pentru înregistrator grafic de la 0 la 10 V
- Patru valori de referință liber definibile pe canal cu histerezis reglabil
- Interfețe de comunicare RS485, Ethernet, opțional RS232 și fieldbus
Manometre Pirani
| Parametru | PSG010 | PSG017 | PSG018 |
|---|---|---|---|
| Interval de presiune | 8 × 10-4 … 1000 mbar | 8 × 10-4 … 1000 mbar | 8 × 10-4 … 1000 mbar |
| Trecere (Feedthrough) | Etanșare internă | Sticlă | Elastomer (FPM) | Ceramică Al2O3 | Metalică | Ceramică Al2O3 | Metalică |
| Interval temperatură degazare (Bake-out) | ≤ 100 °C | ≤ 250 °C | ≤ 250 °C |
| Toleranță la radiații ionizante | - | 106 Gy | 106 Gy |
| Caracteristici speciale | Filament de Tungsten (W) | Filament de Nichel (Ni), rezistent la coroziune | Filament de Tungsten (W) |
Indicatoare cu catod rece cu magnetron inversat
| Parametru | MAG050 | MAG060 | MAG070 | MAG084 |
|---|---|---|---|---|
| Interval de presiune | 2 × 10-9 ... 5 × 10-3 mbar | 1 × 10-10 ... 5 × 10-3 mbar | 1 × 10-11 ... 5 × 10-3 mbar | 1 × 10-8 ... 5 × 10-3 mbar |
| Trecere (Feedthrough) | Etanșare internă | Ceramică Al2O3 | Elastomer (FPM) | Ceramică Al2O3 | Metalică | Ceramică Al2O3 | Metalică | Ceramică Al2O3 | Metalică |
| Interval temp. degazare (Bake-out) | ≤ 150 °C | ≤ 250 °C | ≤ 250 °C | ≤ 230 °C |
| Toleranță radiații ionizante | - | 107 Gy | 107 Gy | 107 Gy |
| Imunitate câmp magnetic | - | - | - | Axial: ≤ 280 mT Radial: ≤ 180 mT |
| Caracteristici speciale | Conector coaxial (Coax) | Conector coaxial (Coax) | Conector triaxial (Triax) | Principiu cameră ionizare dublă; Conector Coax |

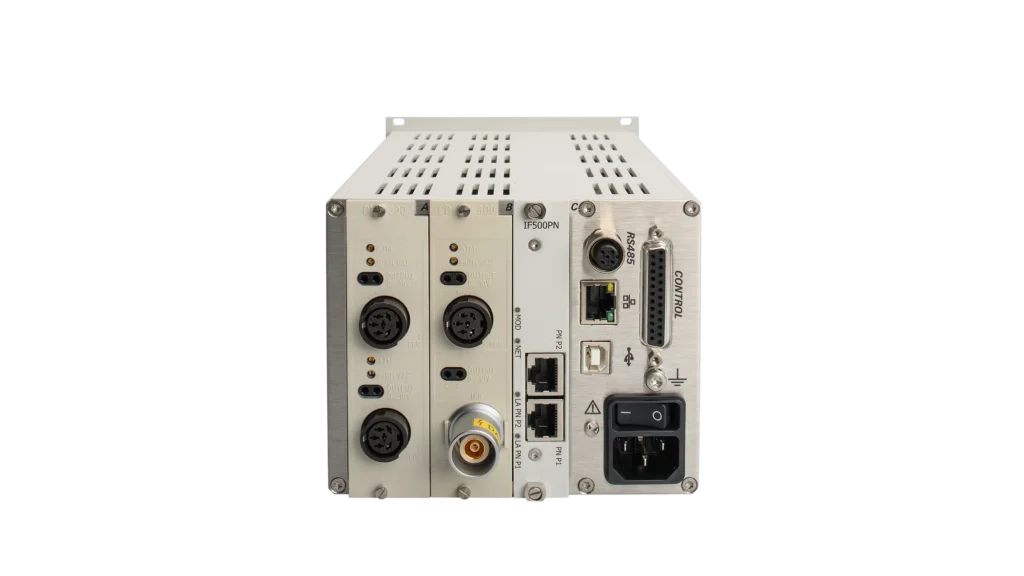

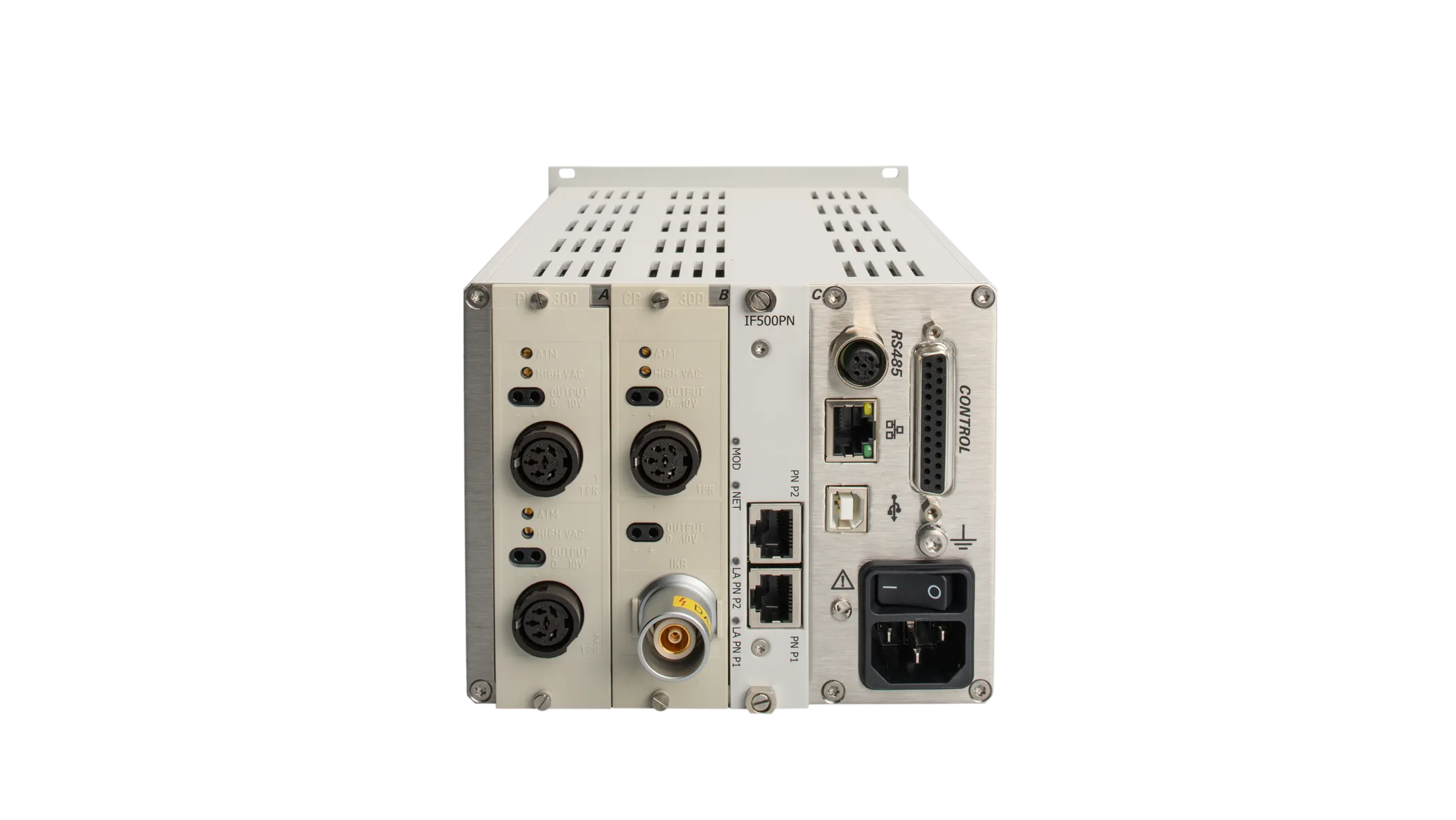

Vizualizare panou
Configurații de măsurare
| Locație Slot | Tipul plăcii (Board type) |
|---|---|
| Slot A + B (Măsurare) |
|
| Slot C (Interfață) |
|

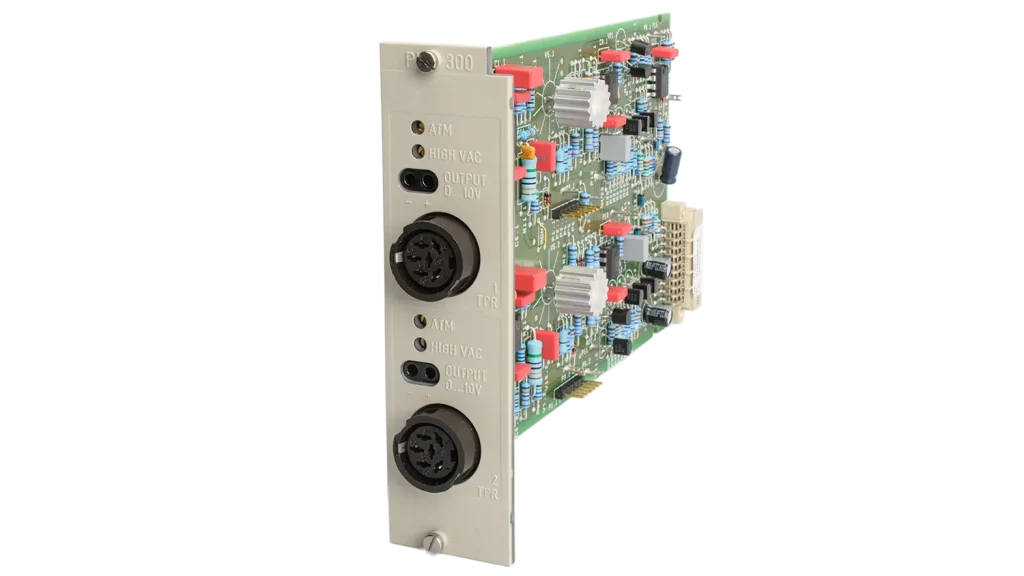

Tabele de măsurare - Pirani

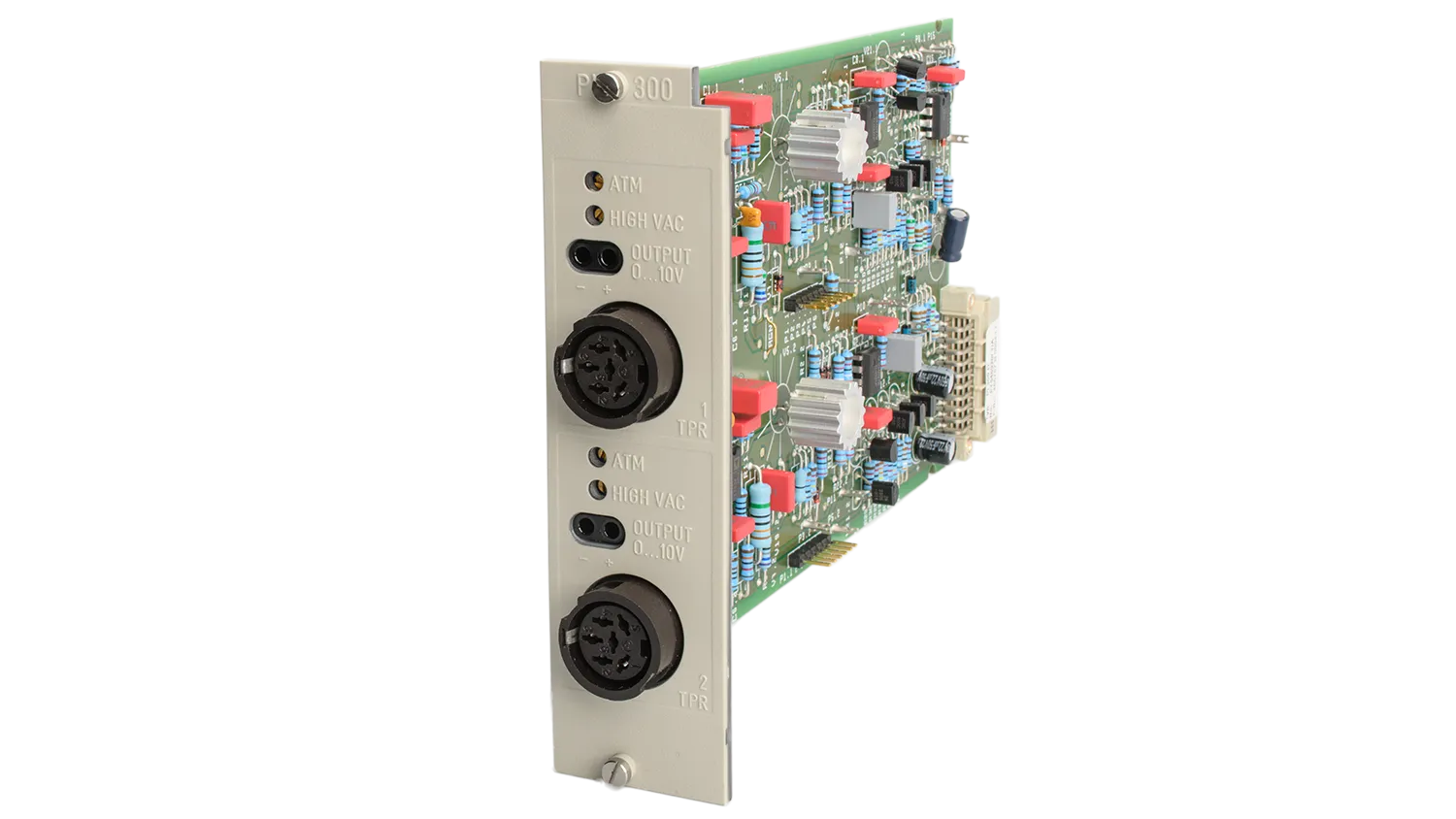

| Parametru | PI 300 D | PI 300 DN | PI 300 DL |
|---|---|---|---|
| Canale de măsurare | Pirani Dublu (2 senzori) | Pirani Dublu (2 senzori) | Pirani Dublu (2 senzori) |
| Tip senzor compatibil | PSG010 / PSG018 | PSG017 | PSG010 / PSG018 |
| Distanța maximă de operare | |||
| Pirani | ≤ 100 m | ≤ 100 m | ≤ 500 m |
| Catod Rece | - | - | - |
Plăci de măsurare - Catod rece

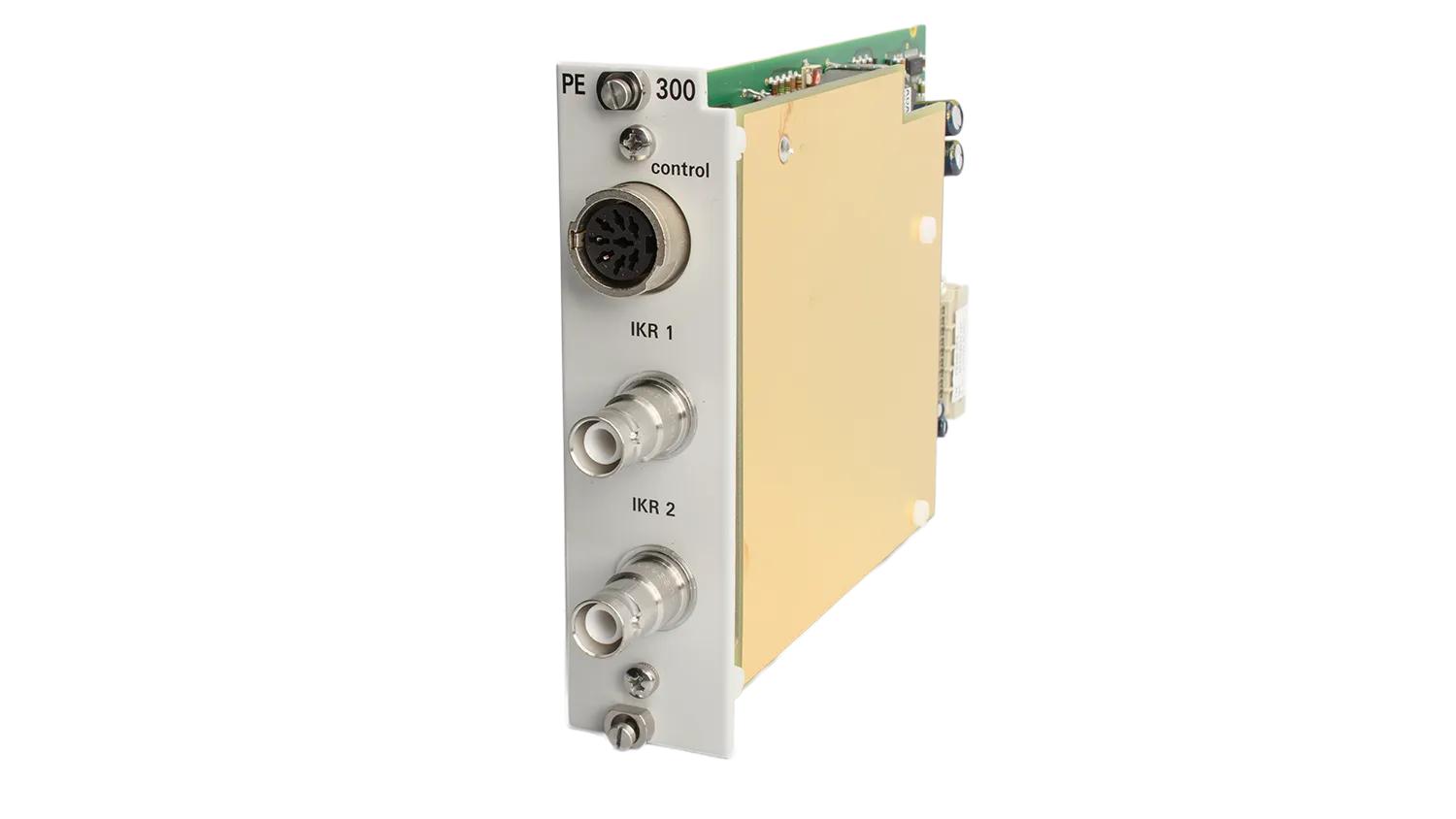

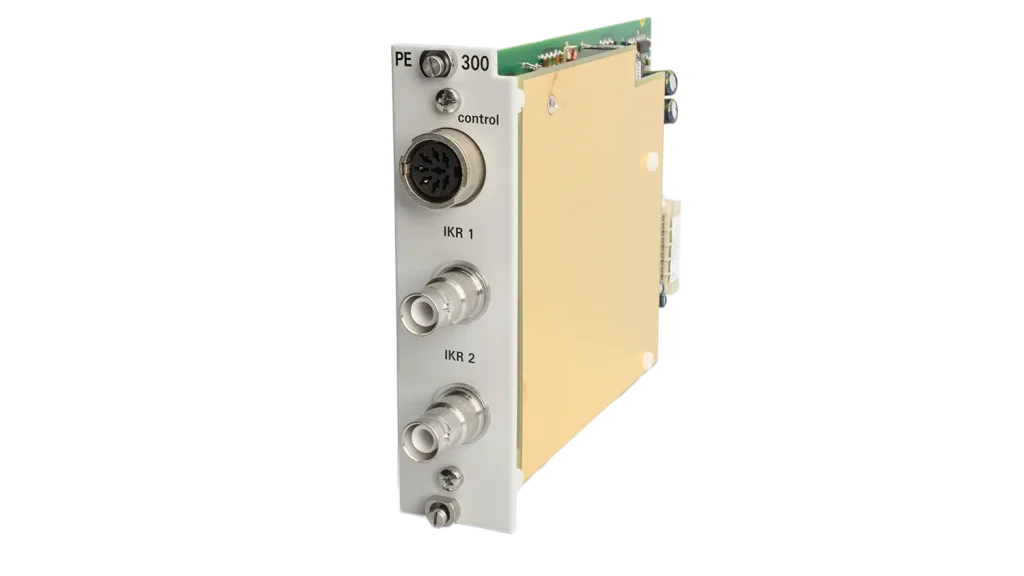

| Specificații PE 300 DC9 | |
|---|---|
| Canale de măsurare | Catod Rece Dublu (2 senzori) |
| Tip senzor compatibil | MAG050 / MAG060 |
| Distanța maximă de operare | |
| Pirani | - |
| Catod Rece | ≤ 100 m1) |
|
1) ≤ 40 m (pentru MAG050) / 6 m (pentru MAG060) atunci când se utilizează intervalul de măsurare inferior. |
|

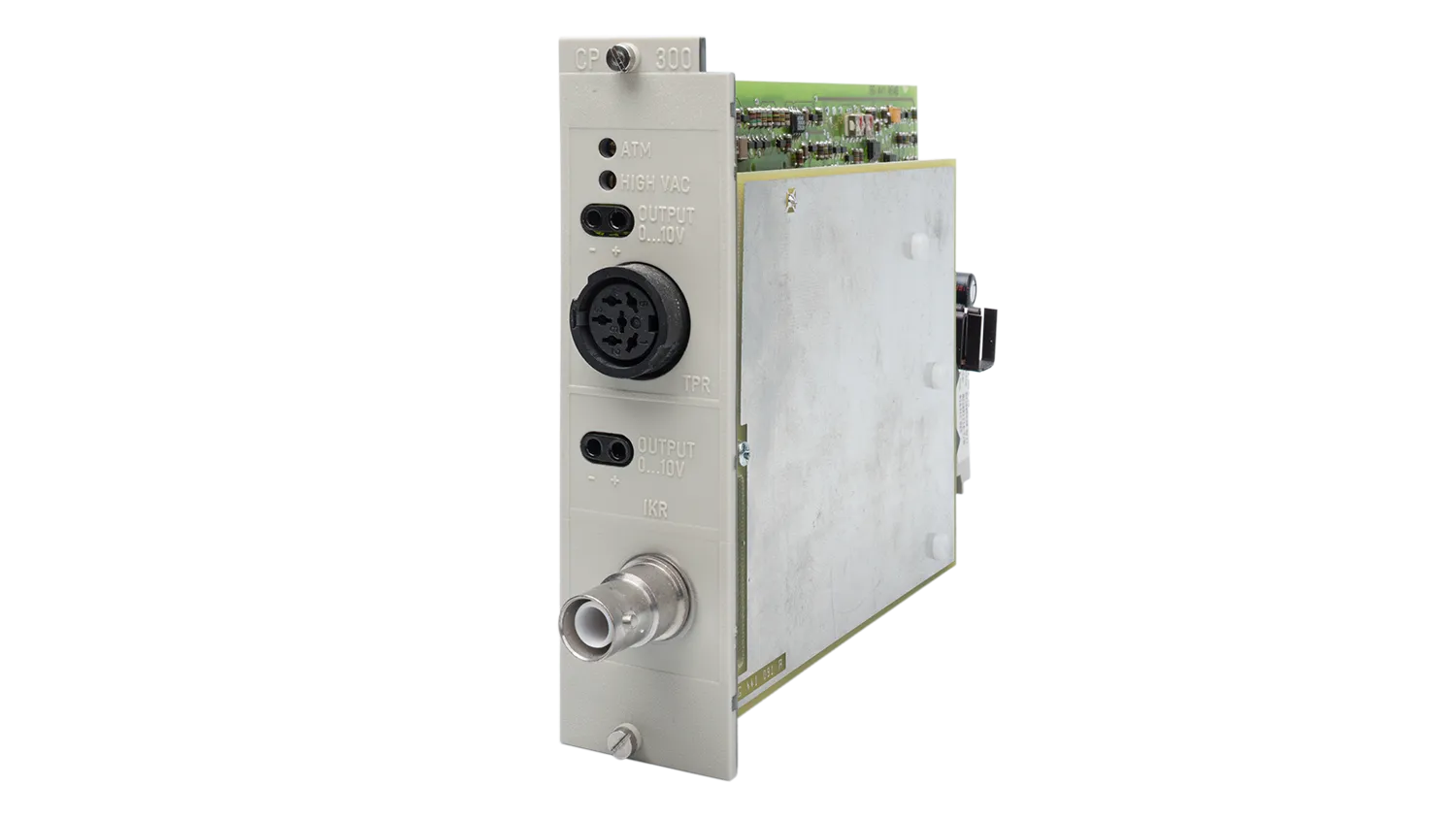

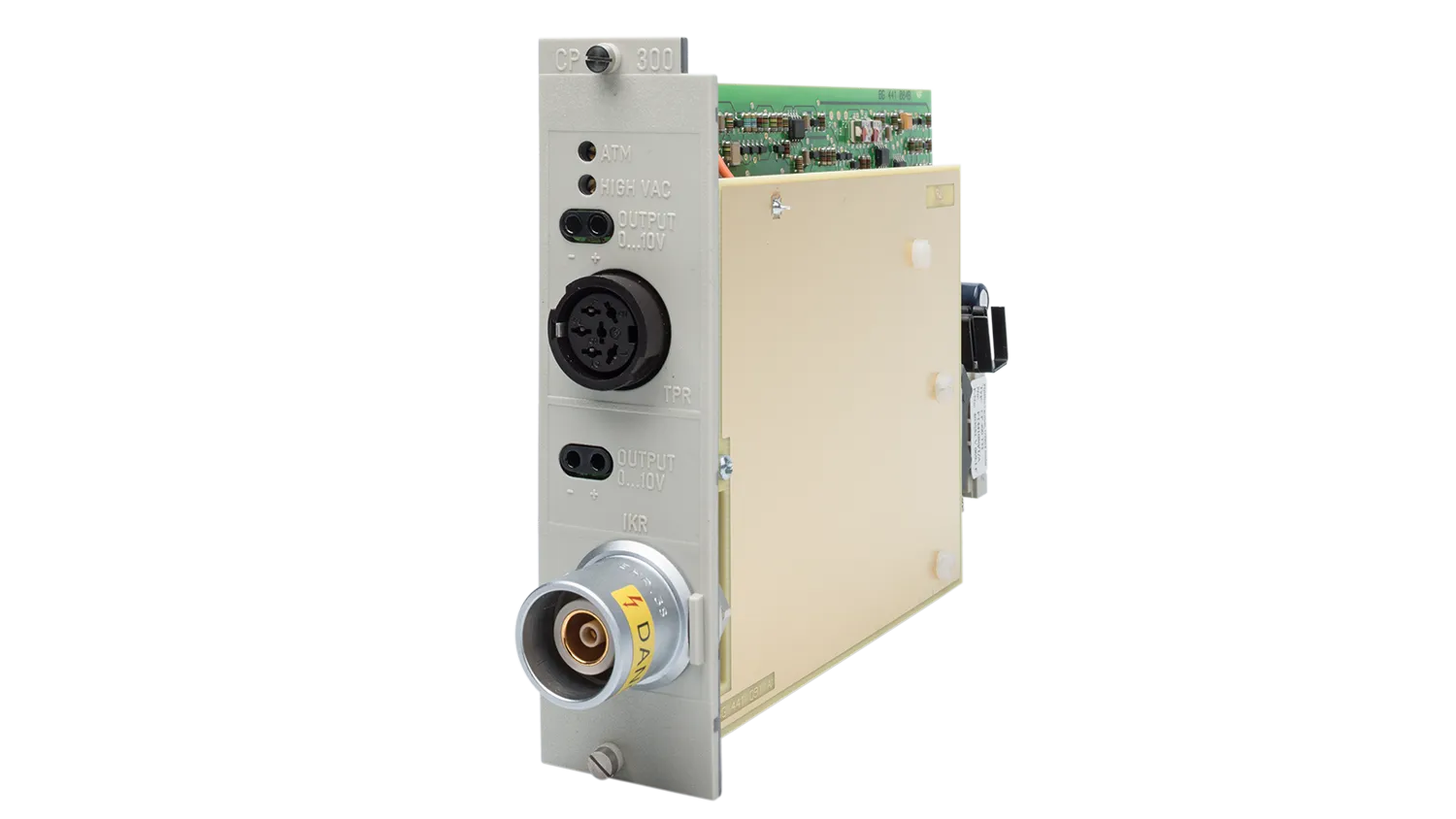

Tabele de măsurare - combinație Pirani / catod rece

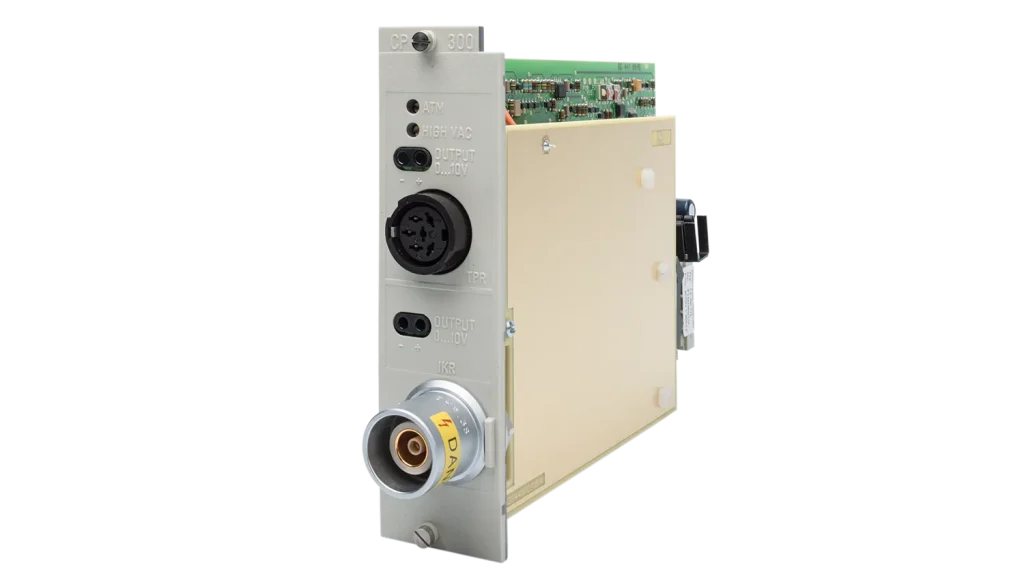

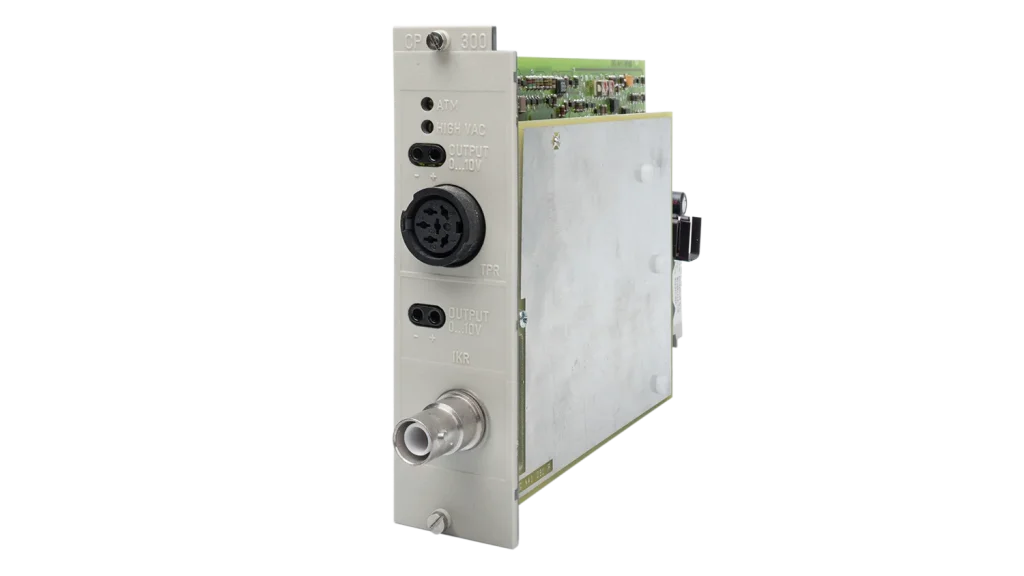

| Parametru | CP 300 C9 | CP 300 C10 | CP 300 T11 | CP 300 T11L |
|---|---|---|---|---|
| Canale de măsurare | Combinație Pirani + Catod Rece | |||
| Tip senzor compatibil | PSG010 / PSG018 + MAG050 / 060 / 084 |
PSG010 / PSG018 + MAG050 / 060 |
PSG010 / PSG018 + MAG070 |
PSG010 / PSG018 + MAG070 |
| Distanța maximă de operare | ||||
| Pirani | ≤ 100 m | ≤ 100 m | ≤ 100 m | ≤ 500 m |
| Catod Rece | ≤ 100 m 1) | ≤ 100 m 1) | ≤ 500 m | ≤ 500 m |
| 1) ≤ 40 m (MAG050) / 6 m (MAG060) atunci când se utilizează intervalul de măsurare inferior (presiuni foarte scăzute). | ||||
Plăci de interfață
| Model Placă | Protocol de Comunicație | Relee și Capacitate |
|---|---|---|

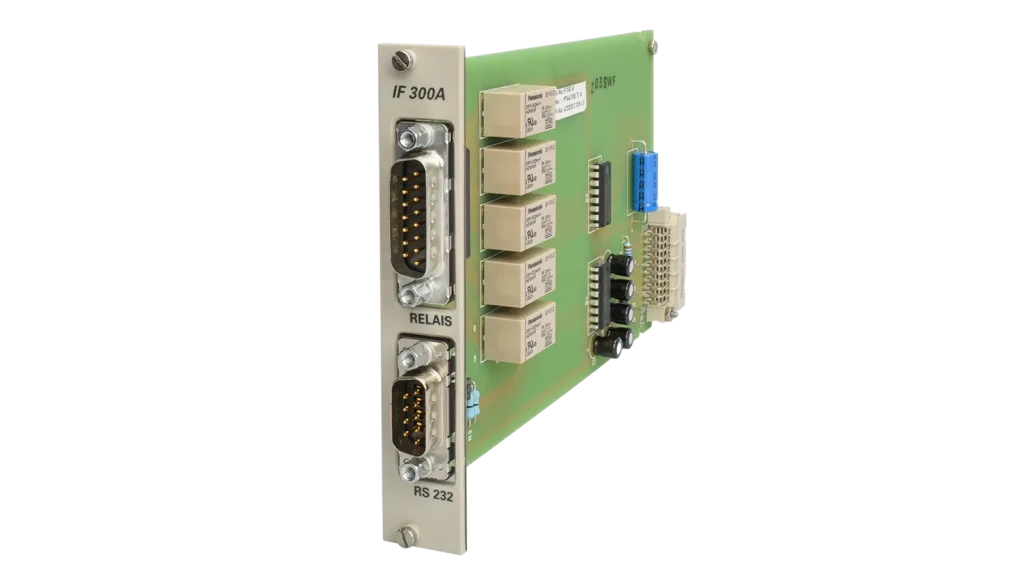

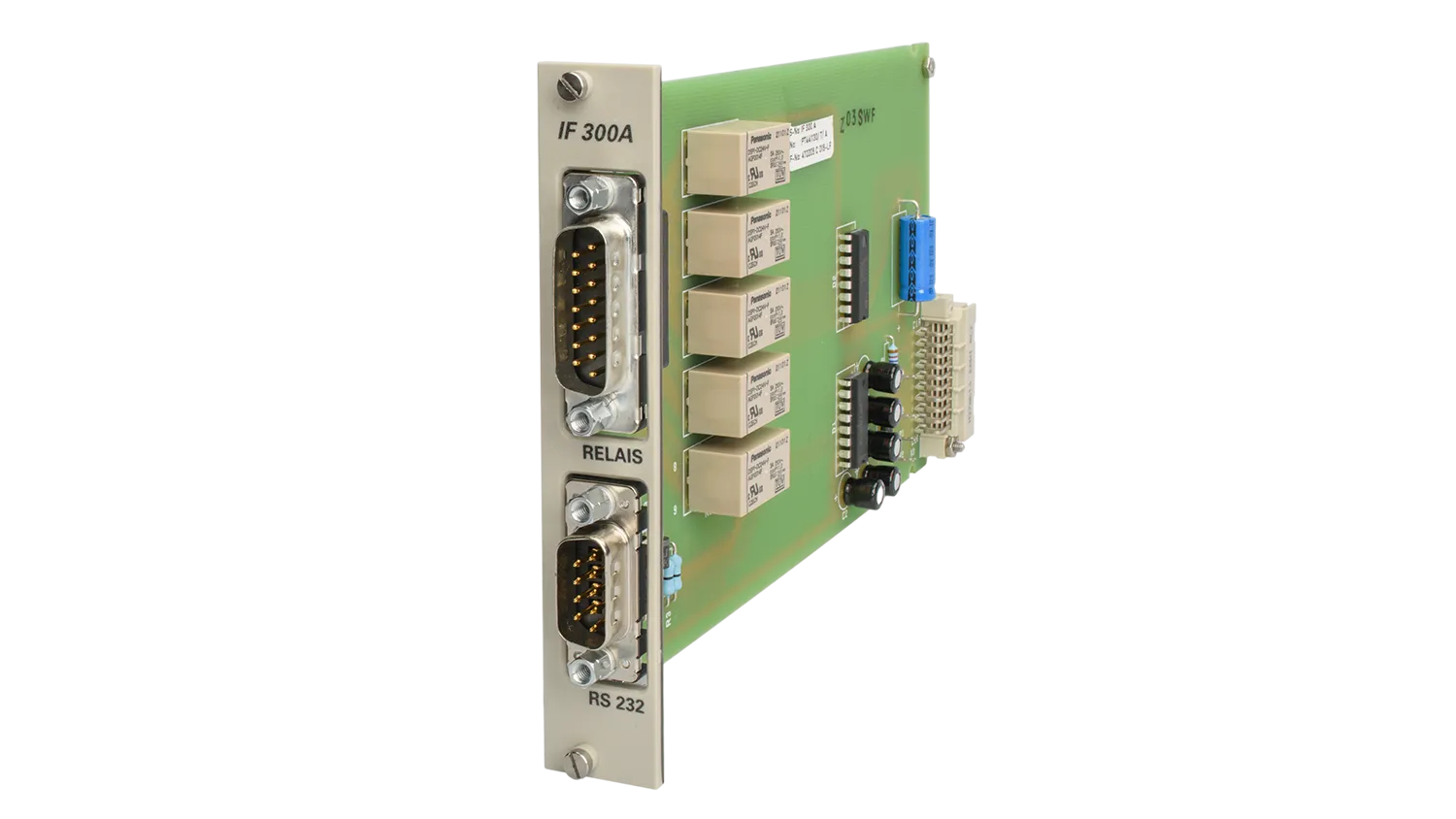

| IF 300 A | Interfață RS232C | Relee electromecanice (1.5 A) |

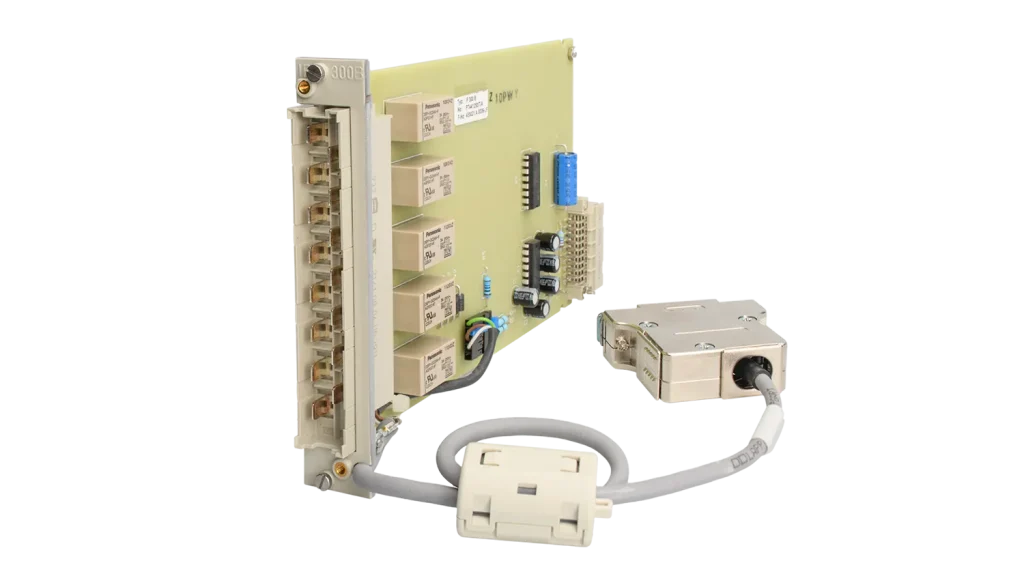

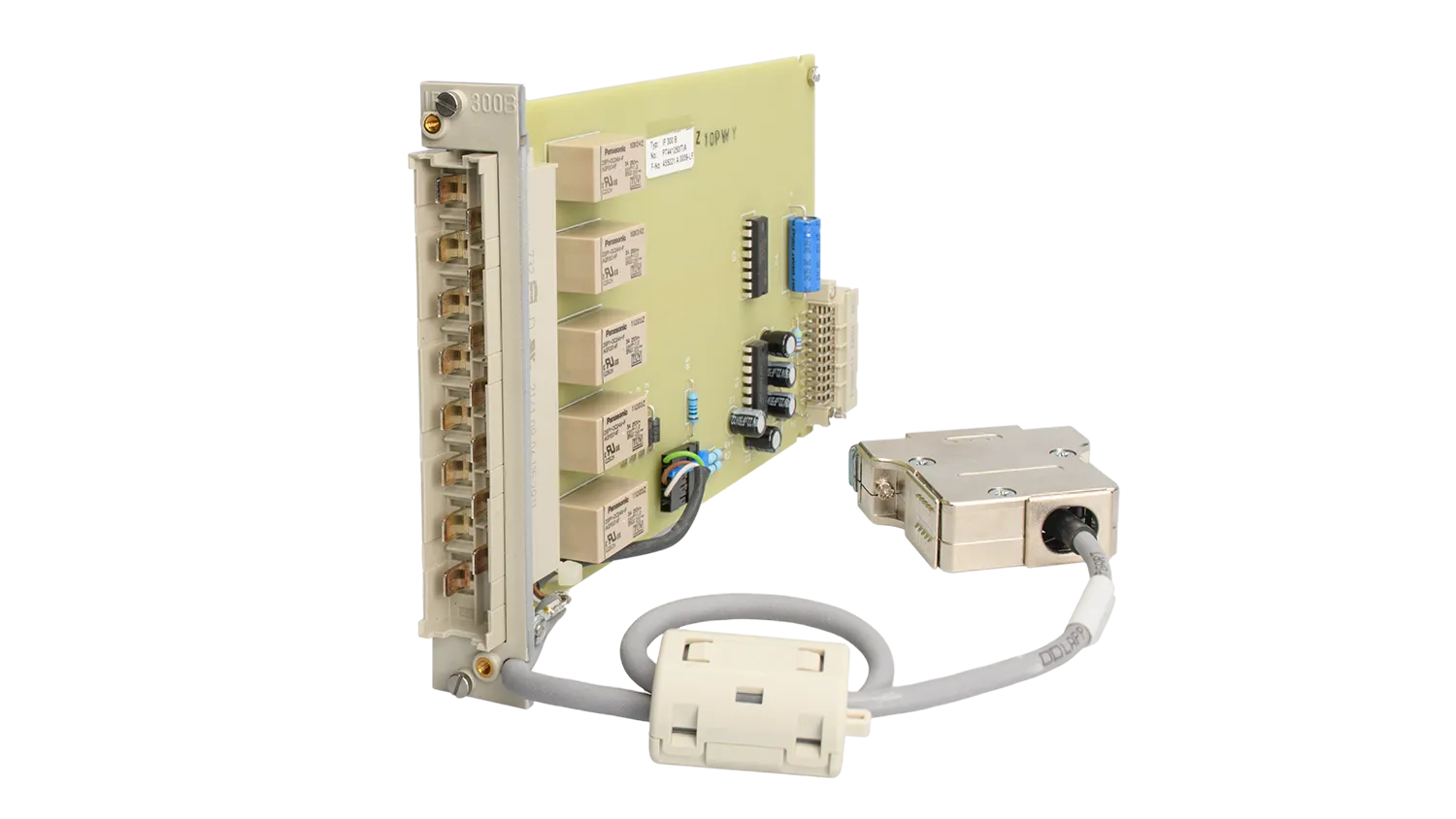

| IF 300 B | Interfață RS232 | Relee electromecanice (4.0 A) |

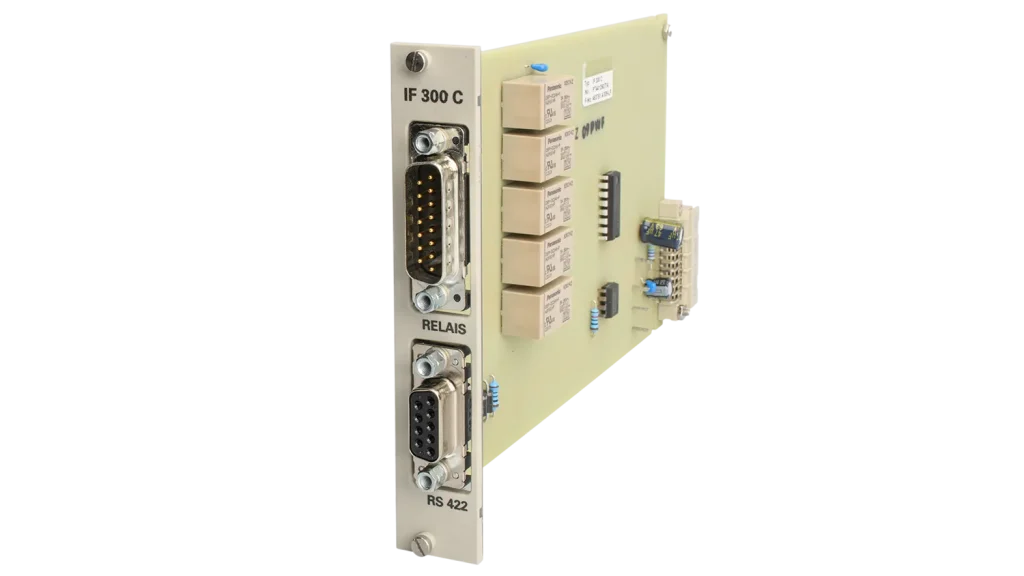

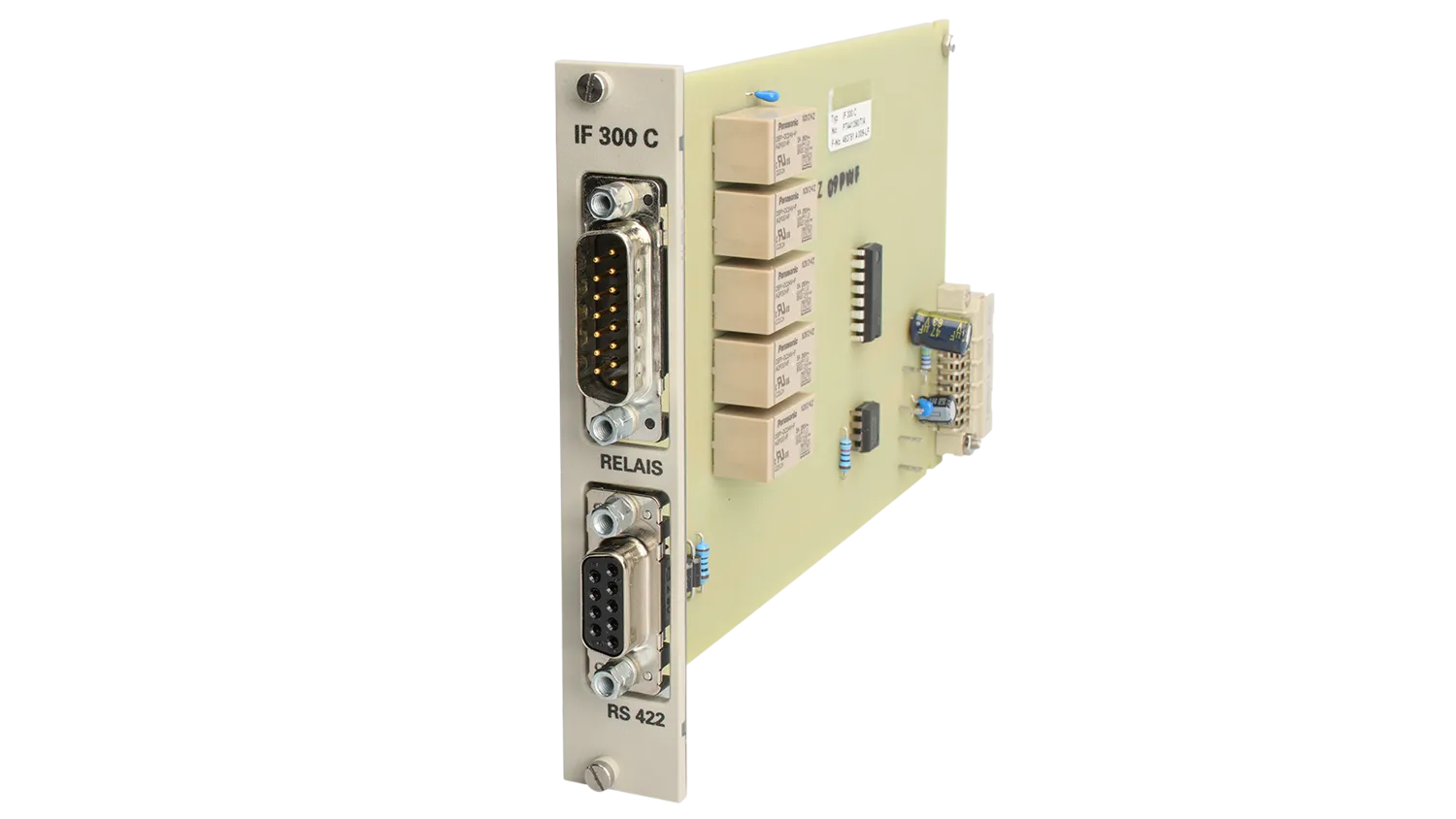

| IF 300 C | Interfață RS422 | Relee electromecanice (1.5 A) |

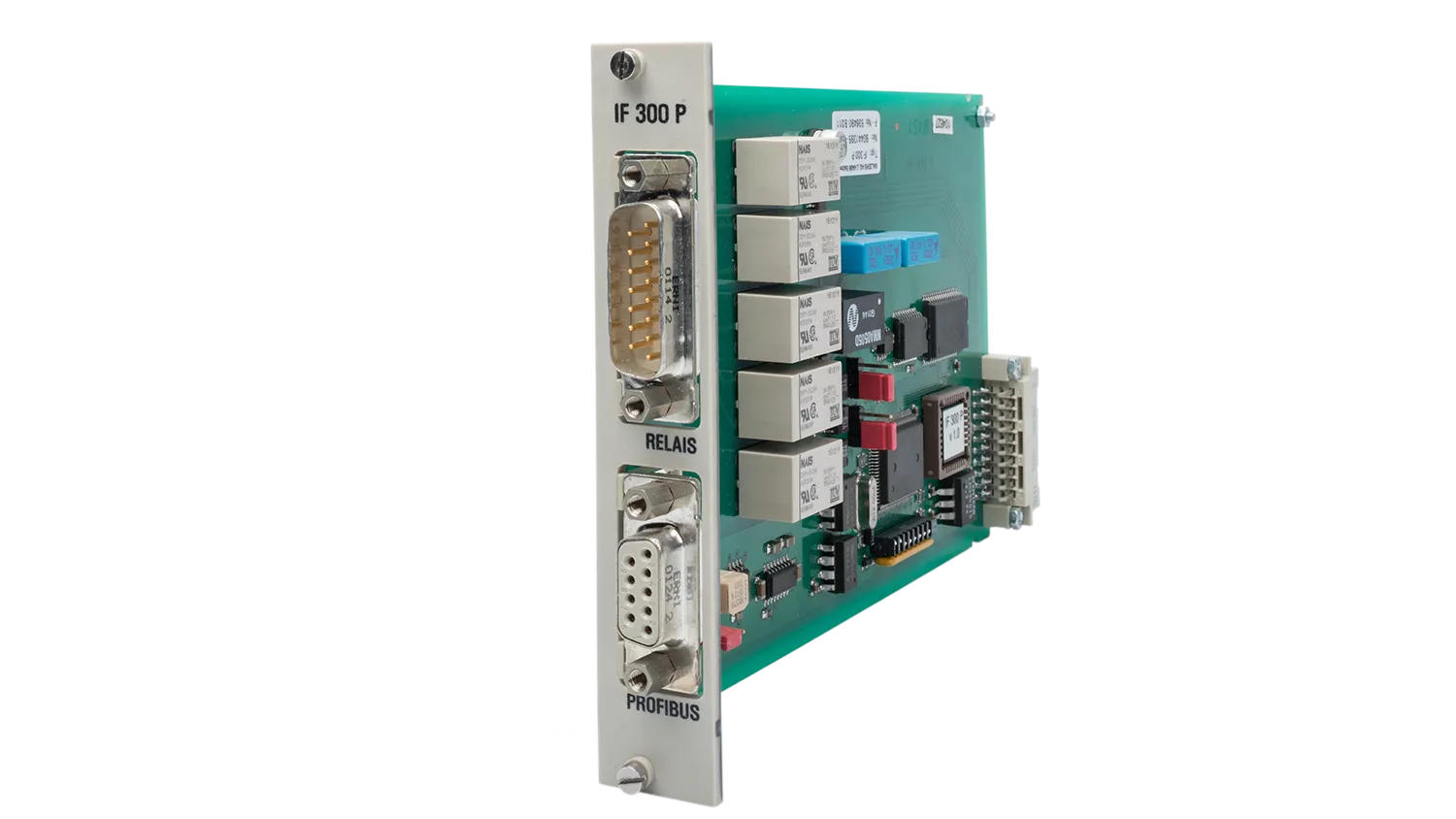

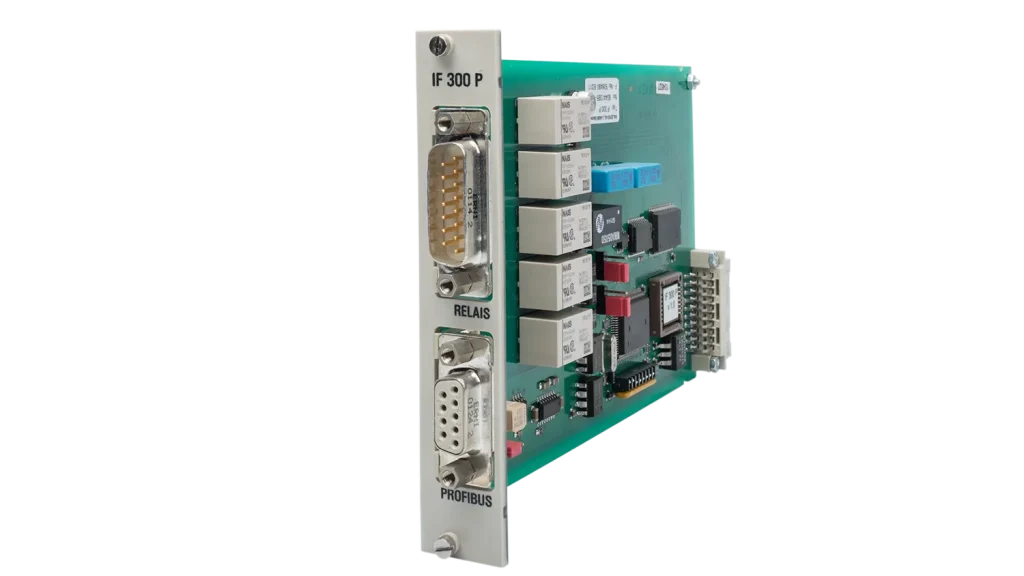

| IF 300 P | Interfață PROFIBUS | Relee electromecanice (1.5 A) |

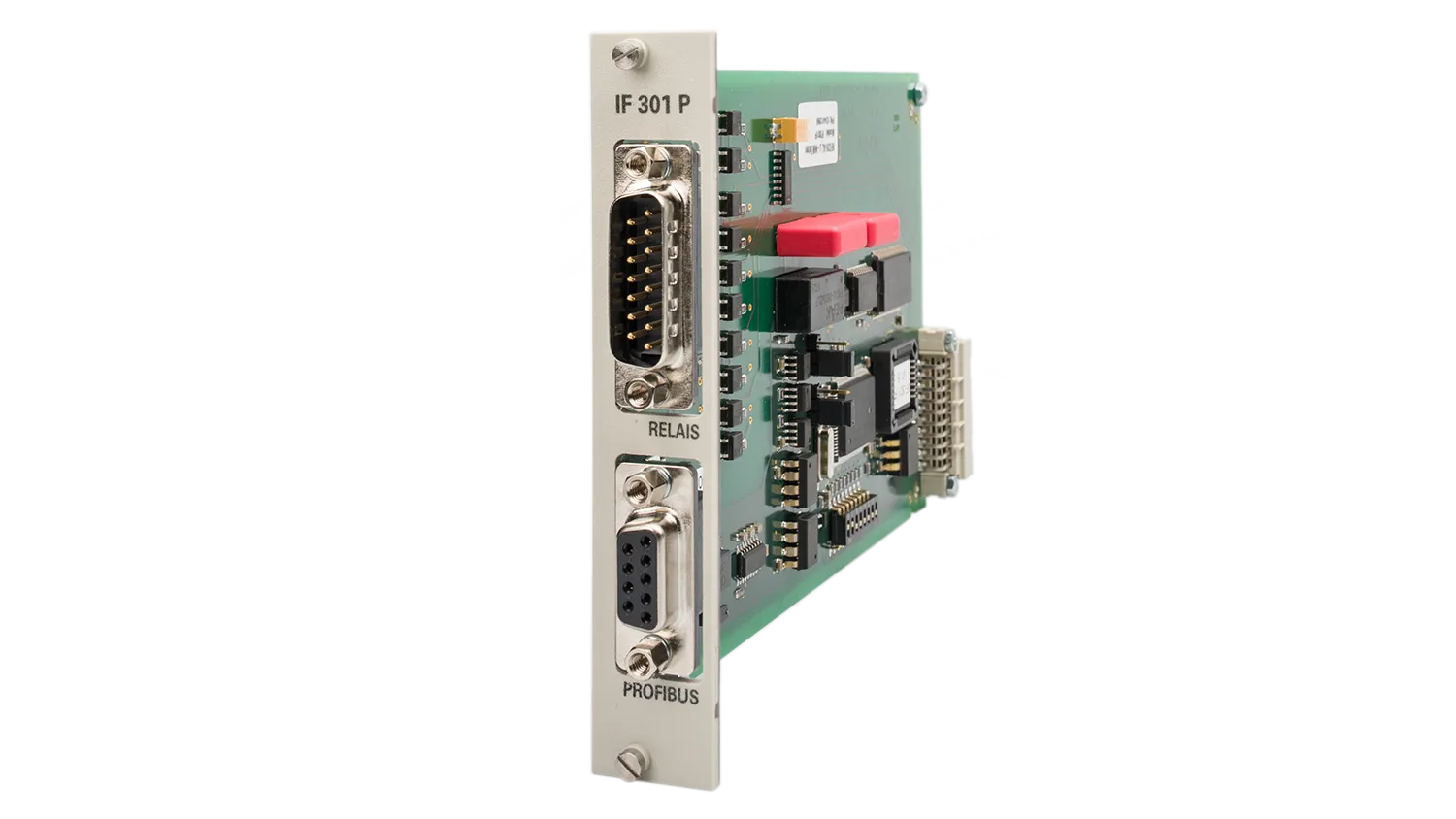

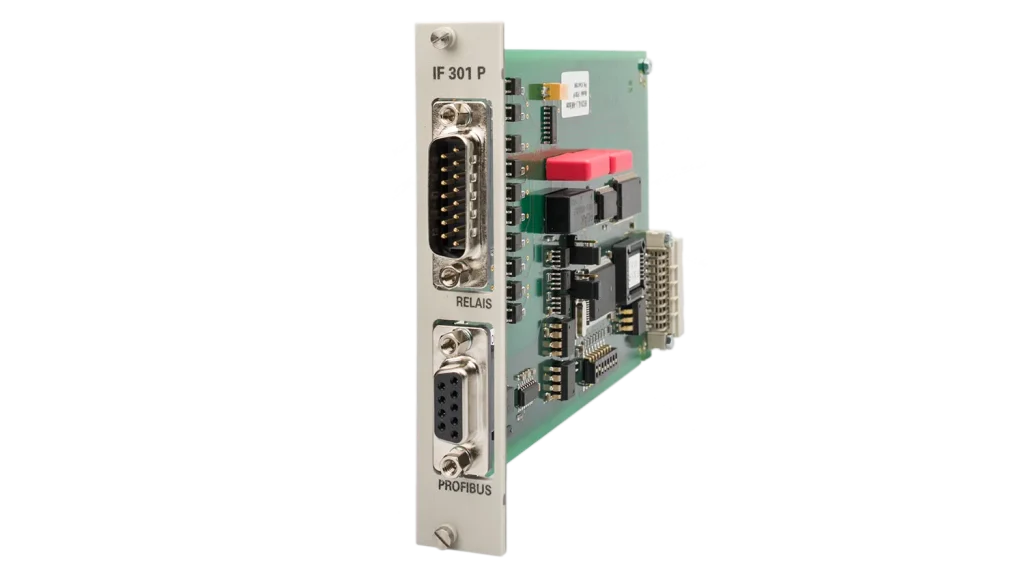

| IF 301 P | Interfață PROFIBUS | Relee Solid State (0.5 A) |

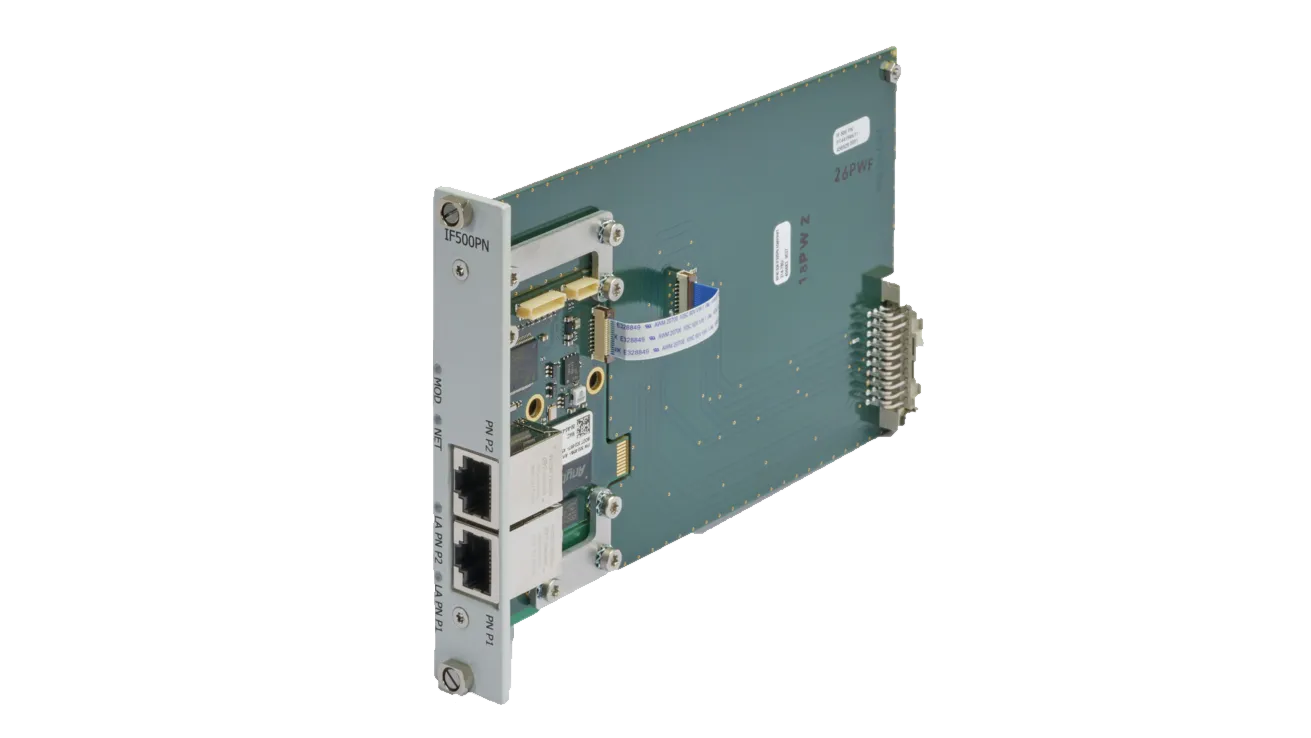

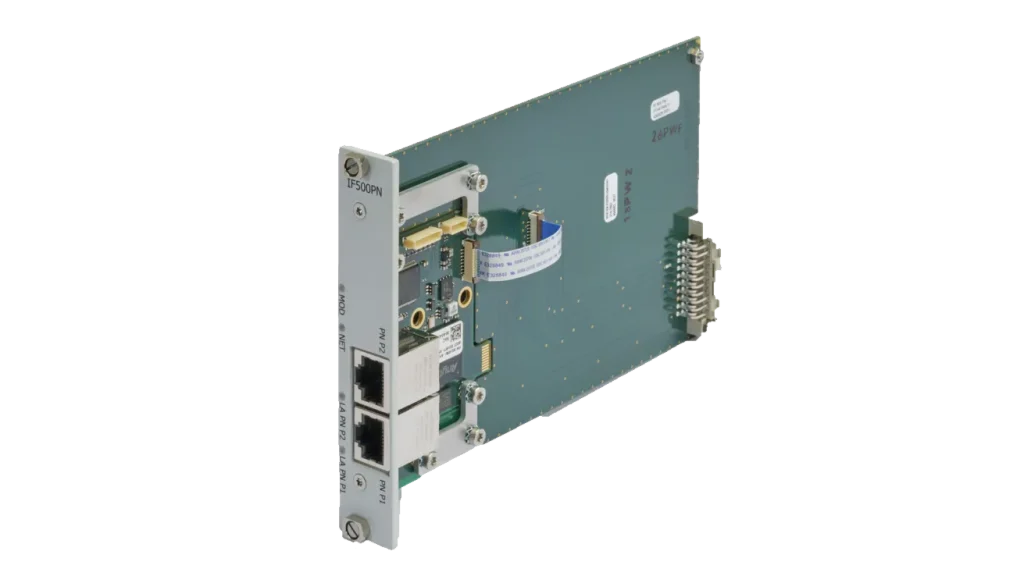

| IF 500 PN | Interfață PROFINET | - (Protocol de rețea) |
| VGC094 | |
|---|---|
| Canale de măsurare | 4 |
| Afișaj | LCD, iluminare LED |
| Rata de măsurare | 100 s-1 (100 citiri pe secundă) |
| Rata de afișare | 10 s-1 (10 actualizări pe secundă) |
| Interval de măsurare | 1 × 10-11 ... 1000 mbar |
| Unități de măsură (selectabile) | mbar, Torr, hPa, Micron, V |
| Sloturi pentru plăci de extensie | 2 plăci de măsurare 1 placă de interfață |
| Relee de setpoint (punct de setare) | 4 |
| Releu de eroare | 1 |
| Alocare canale | Alocare liberă (configurabilă) |
| Interval de ajustare | Dependent de senzor |
| Histerezis | Ajustabil |
| Contact releu | Contact basculant liber de potențial (floating) |
| Capacitate contact (Rating) |
30 V (ca) / 1,5 A 30 V (cc) / 1,5 A |
| Conector relee | D-sub, 25 pini, mamă |
| Ieșiri analogice | 4 |
| Interval ieșire analogică | 0 ... 10 V / 4 ... 20 mA |
| Interfață (digitală) | USB slave, master, RS485, Ethernet, USB Tip A (stick memorie), USB Tip B, M12 5 pini, FCC68/RJ45 |
| Alimentare electrică | 100 ... 240 V (ca) |
| Frecvență | 50 ... 60 Hz |
| Temperatură de operare | +5 ... +50 °C |
