VGC083
Controler cu trei canale pentru manometre pasive

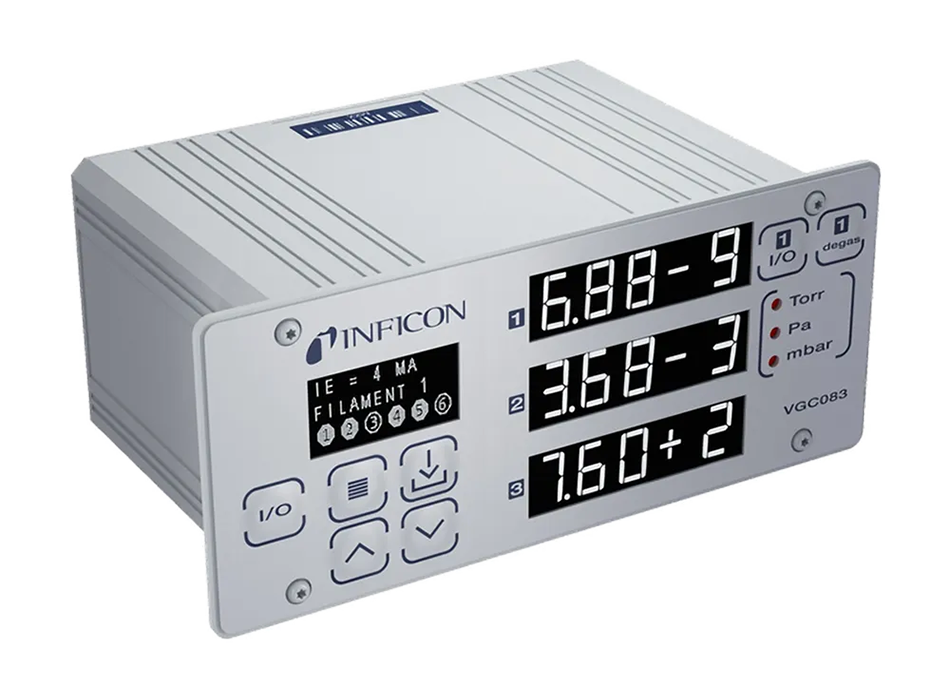

Controlerul pentru manometre de vid VGC083 A/B/C este un controler cu trei canale pentru monitorizarea și controlul presiunii în vid, de la atmosferă până la vid ultra-înalt. Designul industrial al VGC083, în combinație cu o gamă largă de capete de manometru pasive disponibile, oferă o alegere flexibilă, dar fiabilă și economică pentru aplicațiile în vid care necesită o gamă largă de măsurare a vidului. Datorită compatibilității extinse, VGC083 este soluția ideală pentru sistemele existente care necesită înlocuiri directe.
VGC083 poate fi configurat pentru a controla și citi până la 3 capete de manometru pasive, dintre cele două tipuri de senzori pasivi: un manometru cu ionizare (catod cald sau catod rece), plus două manometre Pirani.
- VGC083A este conceput pentru a fi utilizat cu un capete de manometru cu ionizare pasivă cu catod cald Bayard-Alpert BAG050 (nud) sau BAG055 (închis metalic compact) și două capete de manometru Pirani PGE050 cu convecție îmbunătățită.
- VGC083B poate găzdui un cap de măsurare cu ionizare pasivă cu catod cald Bayard-Alpert BAG051 (nud) sau BAG052/053 (tub de sticlă) și două PGE050.

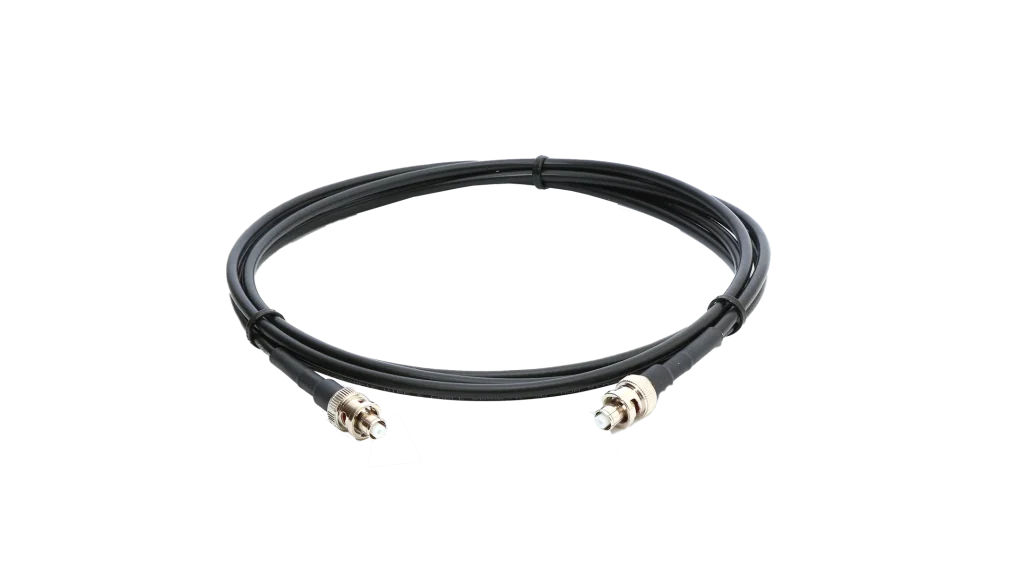

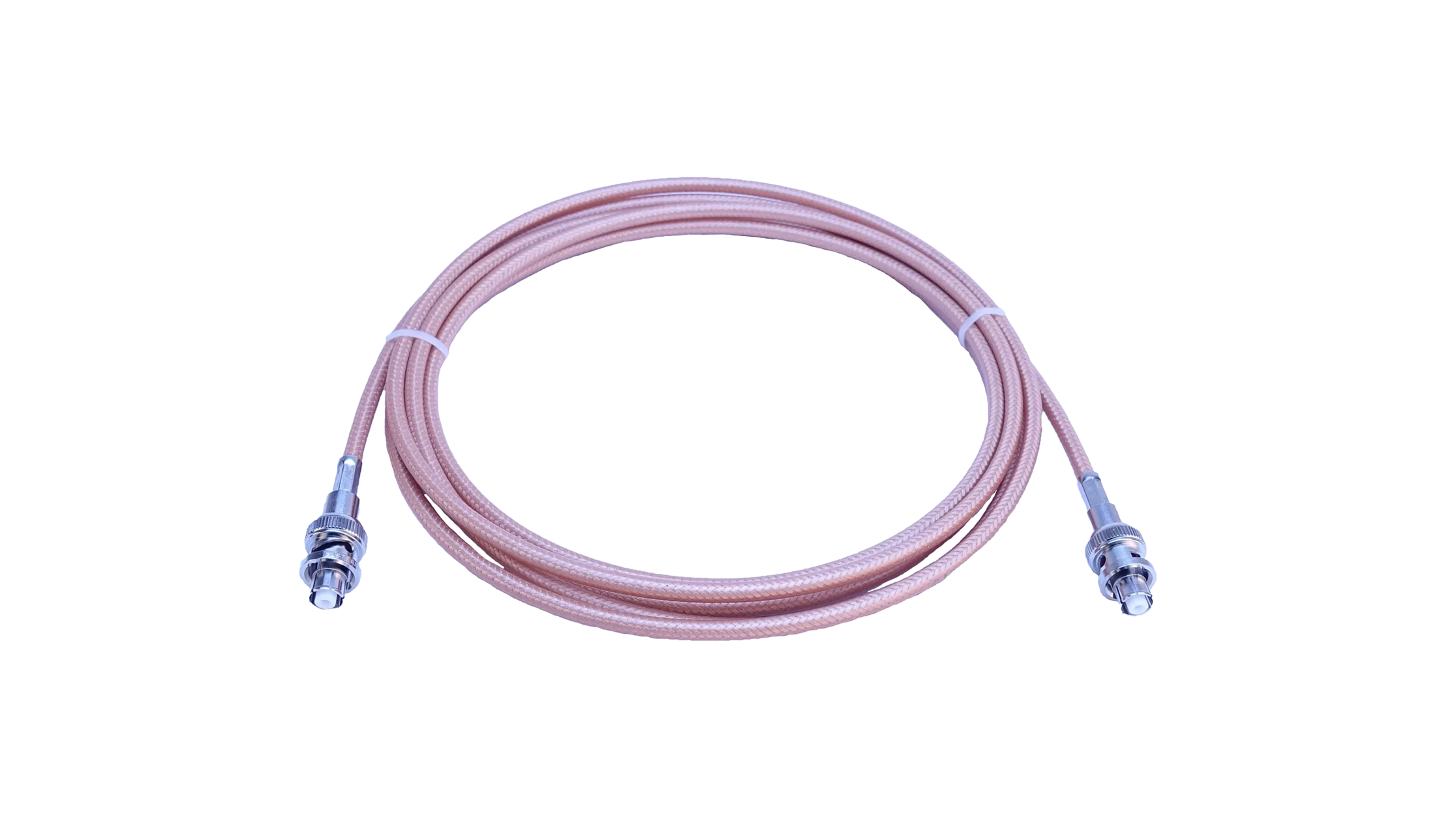

- VGC083C poate controla un cap de măsurare pasiv cu magnetron inversat cu catod rece MAG050/060 și două PGE050.
Șase relee de punct de referință unipolare pot fi atribuite oricăruia dintre capetele de măsurare. Interfețele de control RS232 și RS485 încorporate sunt prevăzute pentru integrarea sistemului.
Avantaje
- Soluție flexibilă pentru monitorizarea și controlul presiunii vidului de la atmosferă până la vid ultra-înalt

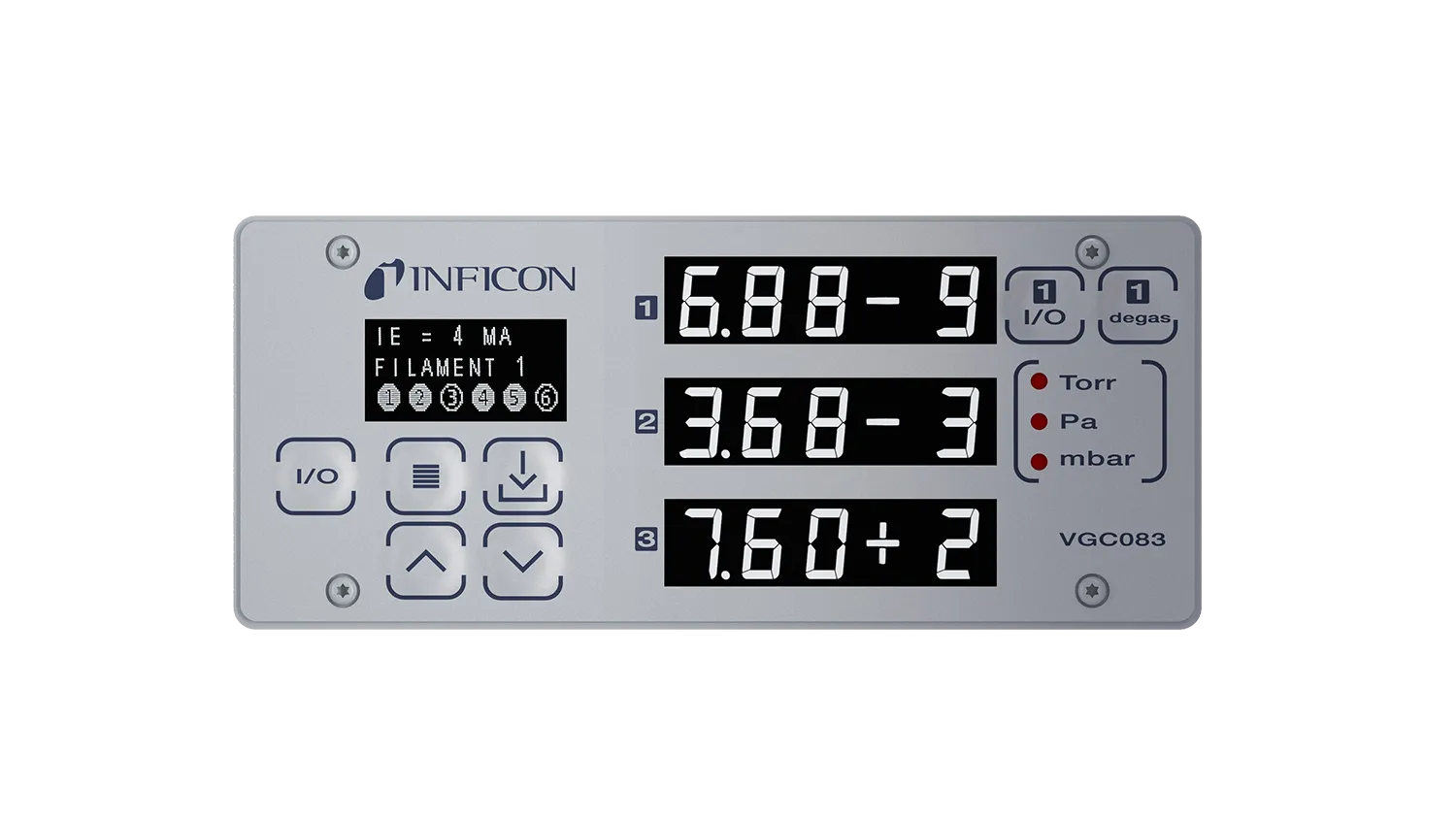

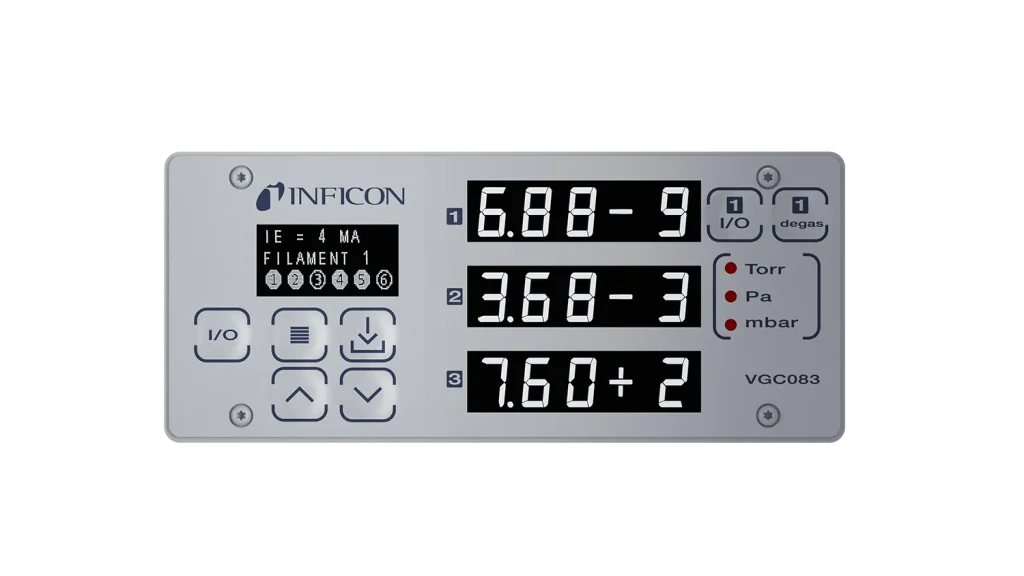

- Operare clară și simplă cu trei afișaje LED luminoase individuale
- Parametri, senzori și setări generale cu taste soft
- Filament selectabil de utilizator, bombardament cu electroni de degazare sau încălzire rezistivă I2R pentru condiționarea manometrului, în funcție de tipul capului de măsurare
- Trei ieșiri analogice, atribuibile de către utilizator unui singur manometru sau unor combinații de manometre
- Șase relee de punct de referință cu dublă direcție, atribuibile
- Protecție la suprapresiune a manometrului de ioni: senzorul 1 poate fi pornit/oprit automat de la senzorul 2 sau 3
- Senzor digital I/O de la distanță și emisie pornit/oprit, comunicare serială RS232 / RS485
- Posibilitate de înlocuire directă pentru controlerul de manometru Granville-Phillips® Bayard-Alpert 307 și accesorii

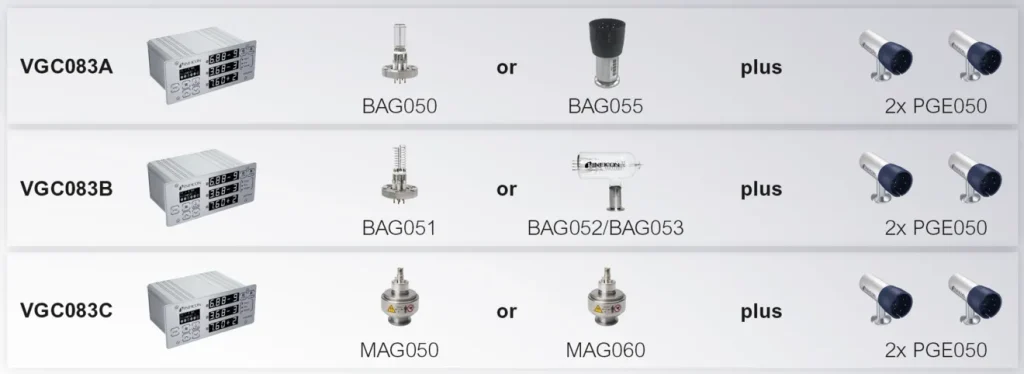

Configurații de măsurare

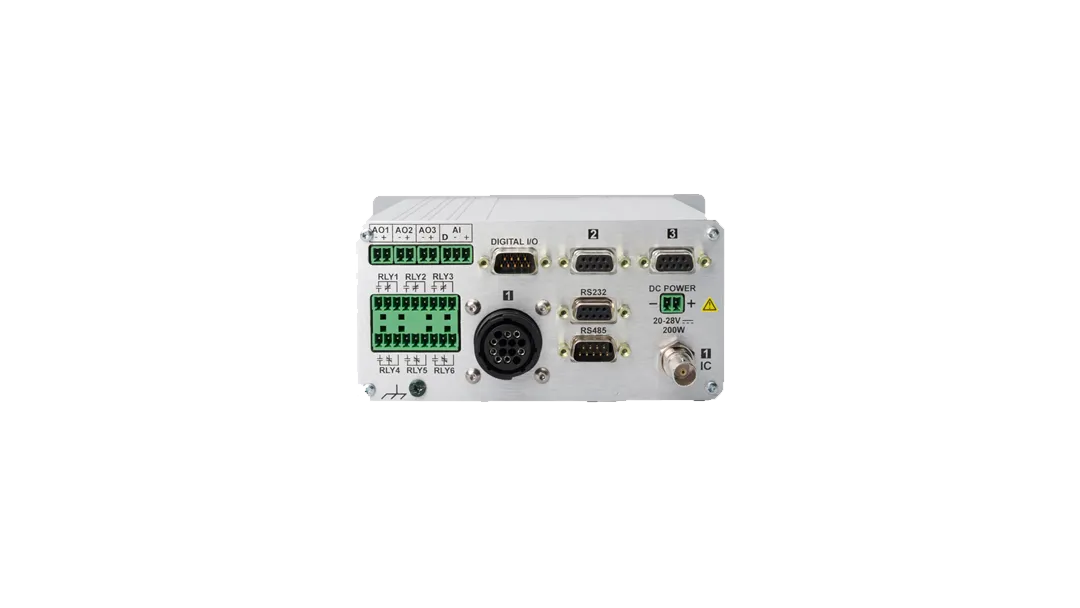

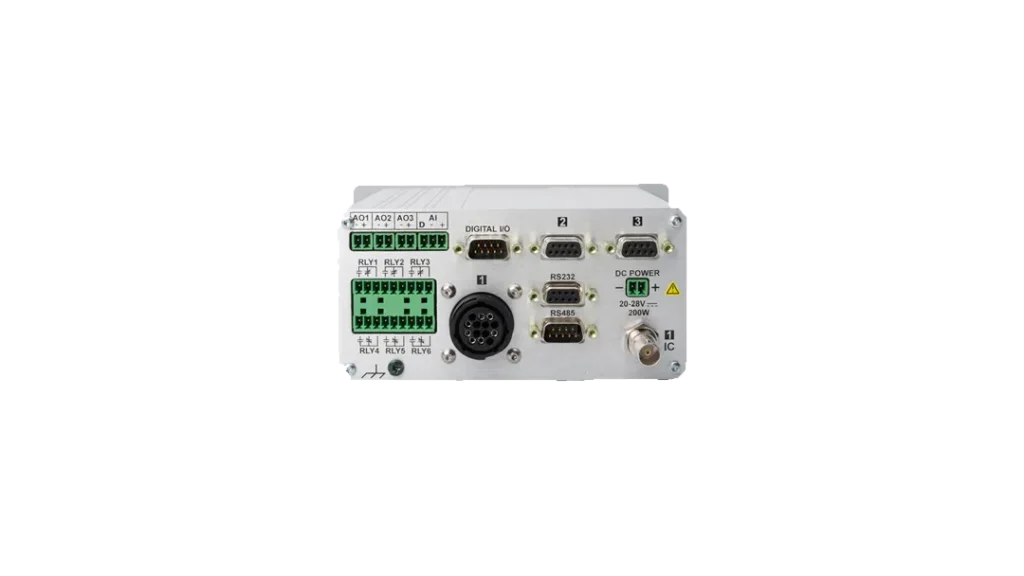

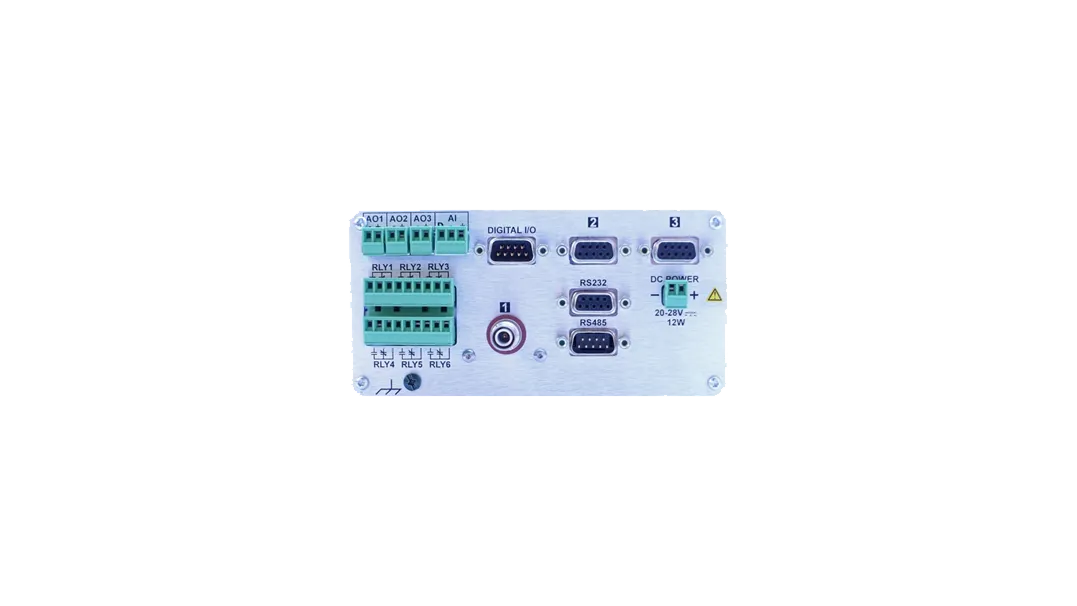

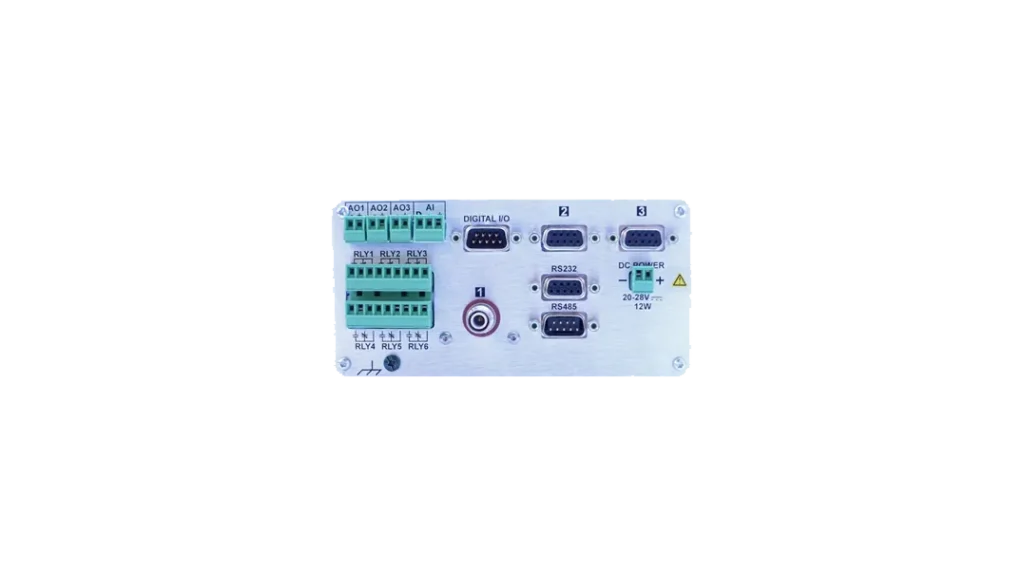

Vederi ale panoului din spate
Prezentare generală a manometrelor
| Model Senzor | Principiu de măsurare | Tip Senzor | Interval de presiune (mbar) |
|---|---|---|---|

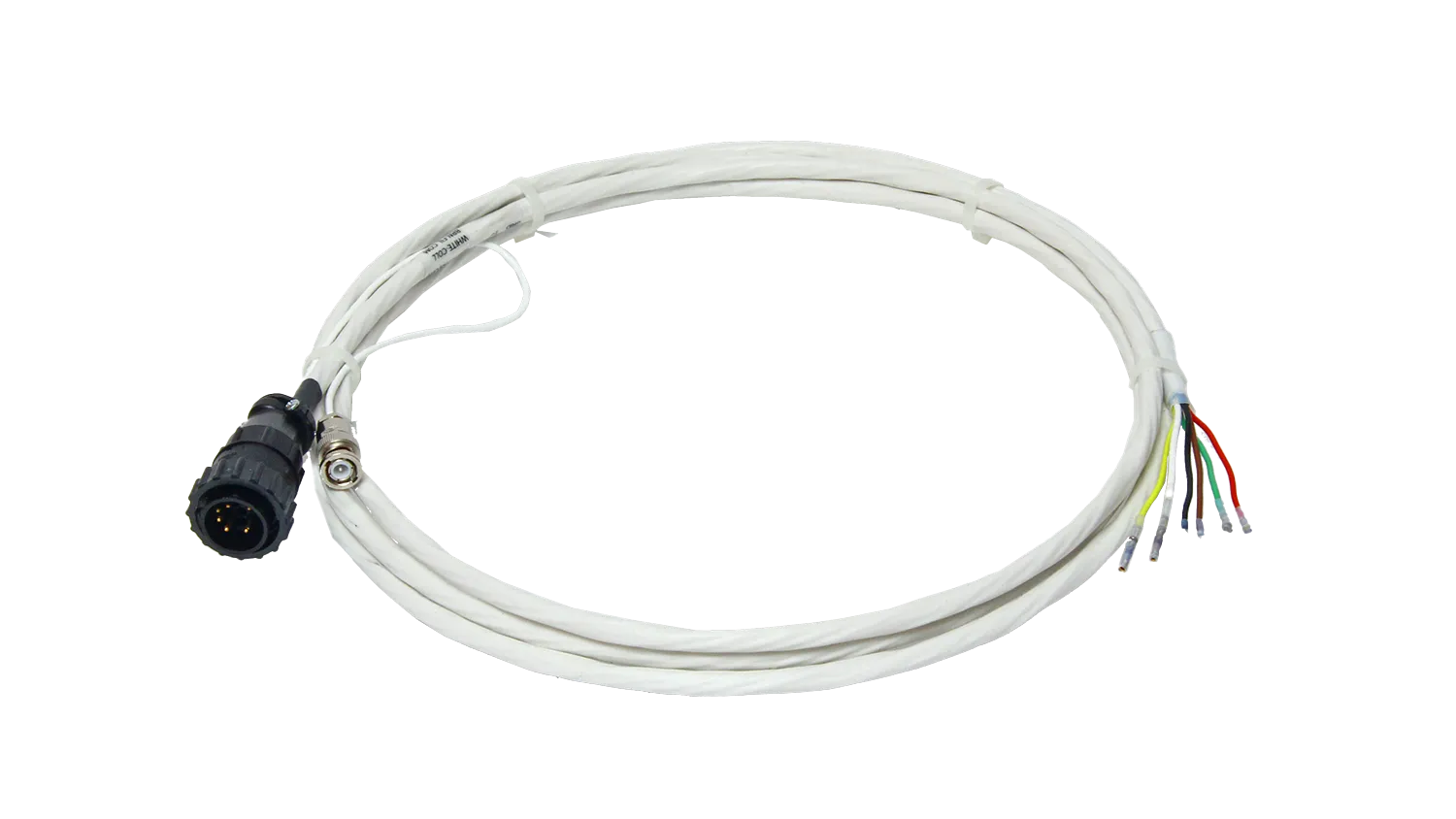

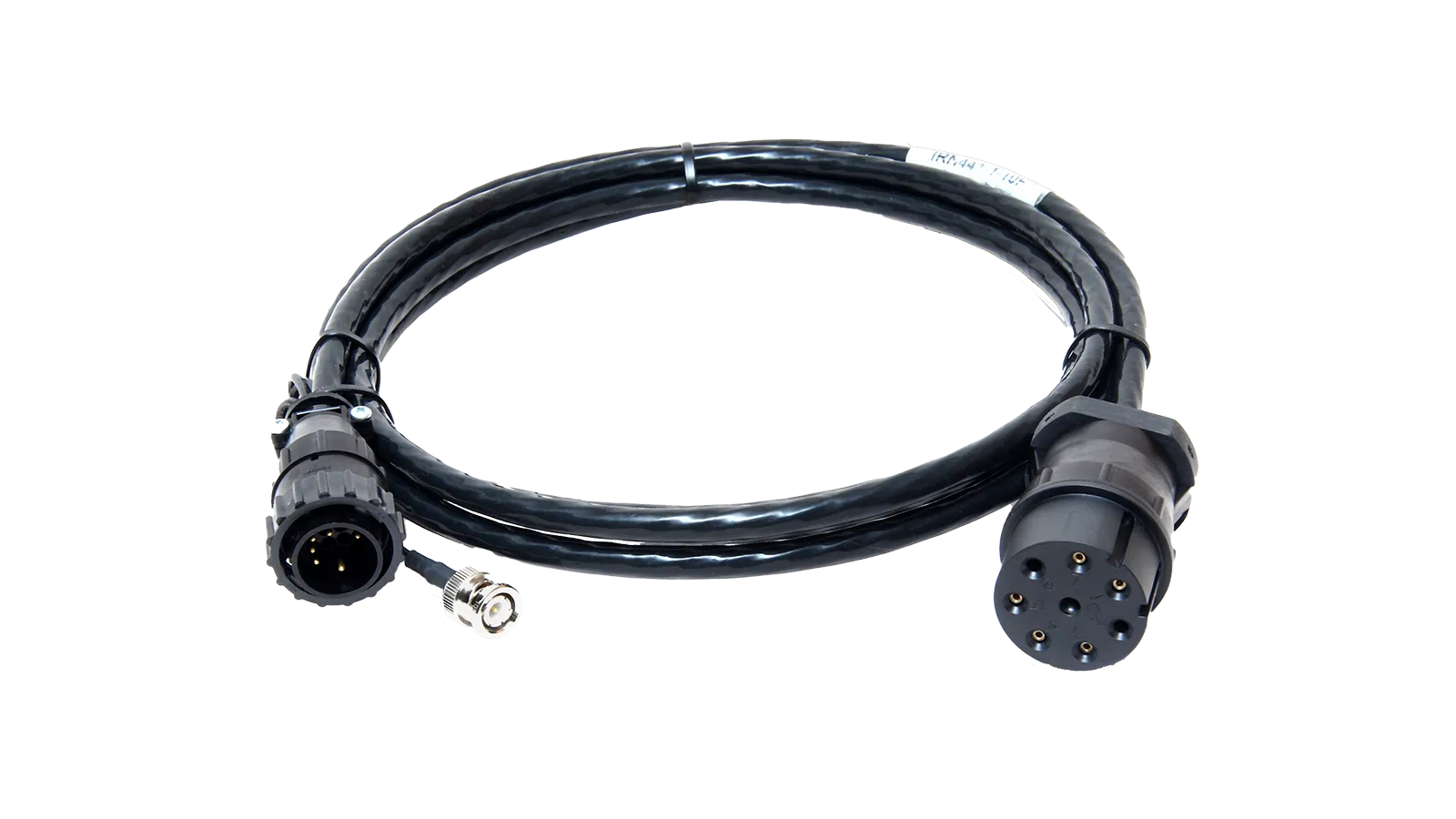

| BAG050 | Bayard-Alpert (Ionizare cu catod cald) | Nude gauge, degazare prin bombardament electronic (EB) | 2.7×10-11 – 1.3×10-3 |
| BAG051 | Bayard-Alpert (Ionizare cu catod cald) | Nude gauge, degazare rezistivă (I2R) | 5.3×10-10 – 1.3×10-3 |

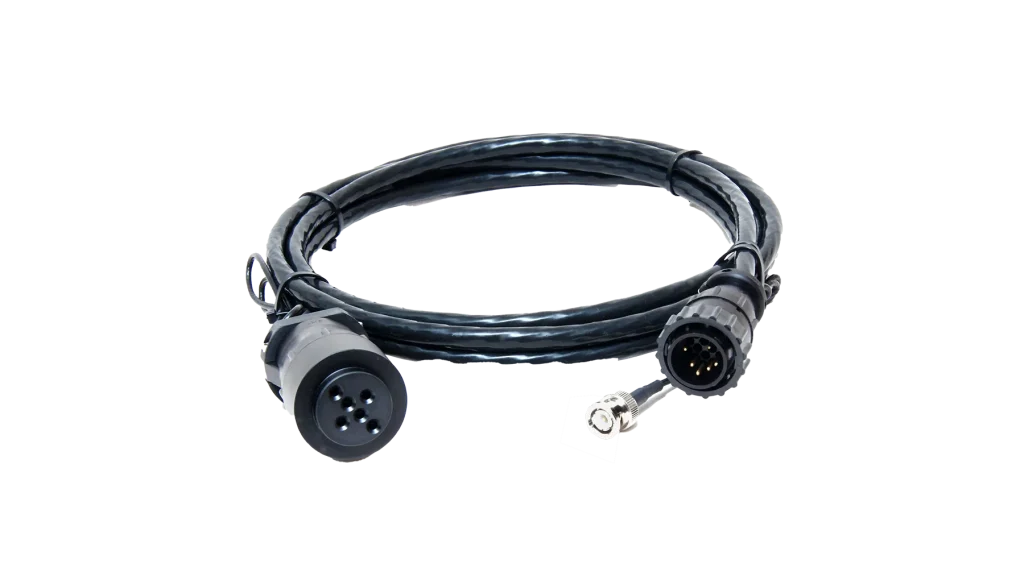

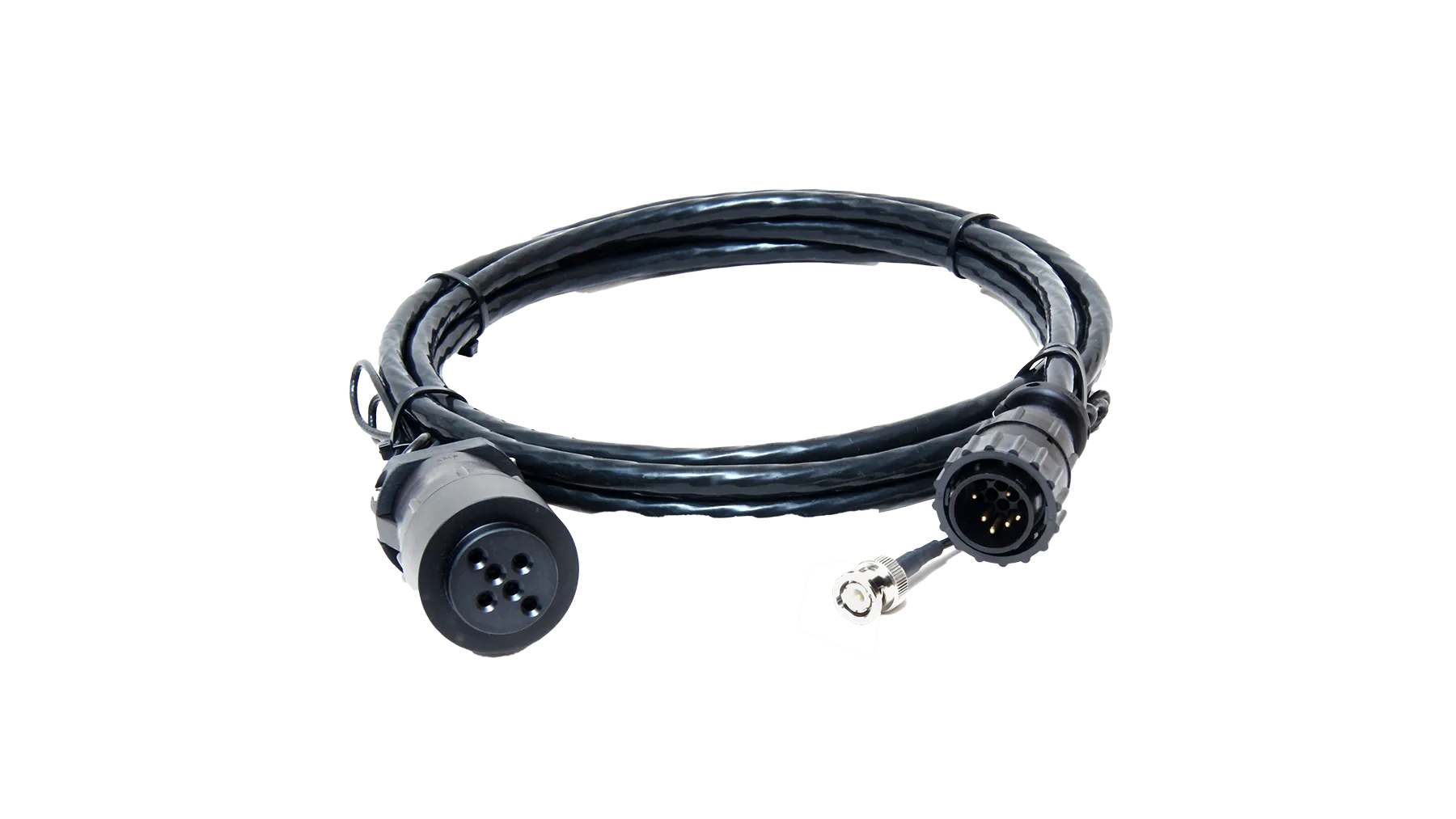

| BAG052 / BAG053 | Bayard-Alpert (Ionizare cu catod cald) | În carcasă de sticlă, degazare rezistivă (I2R) | 5.3×10-10 – 1.3×10-3 |

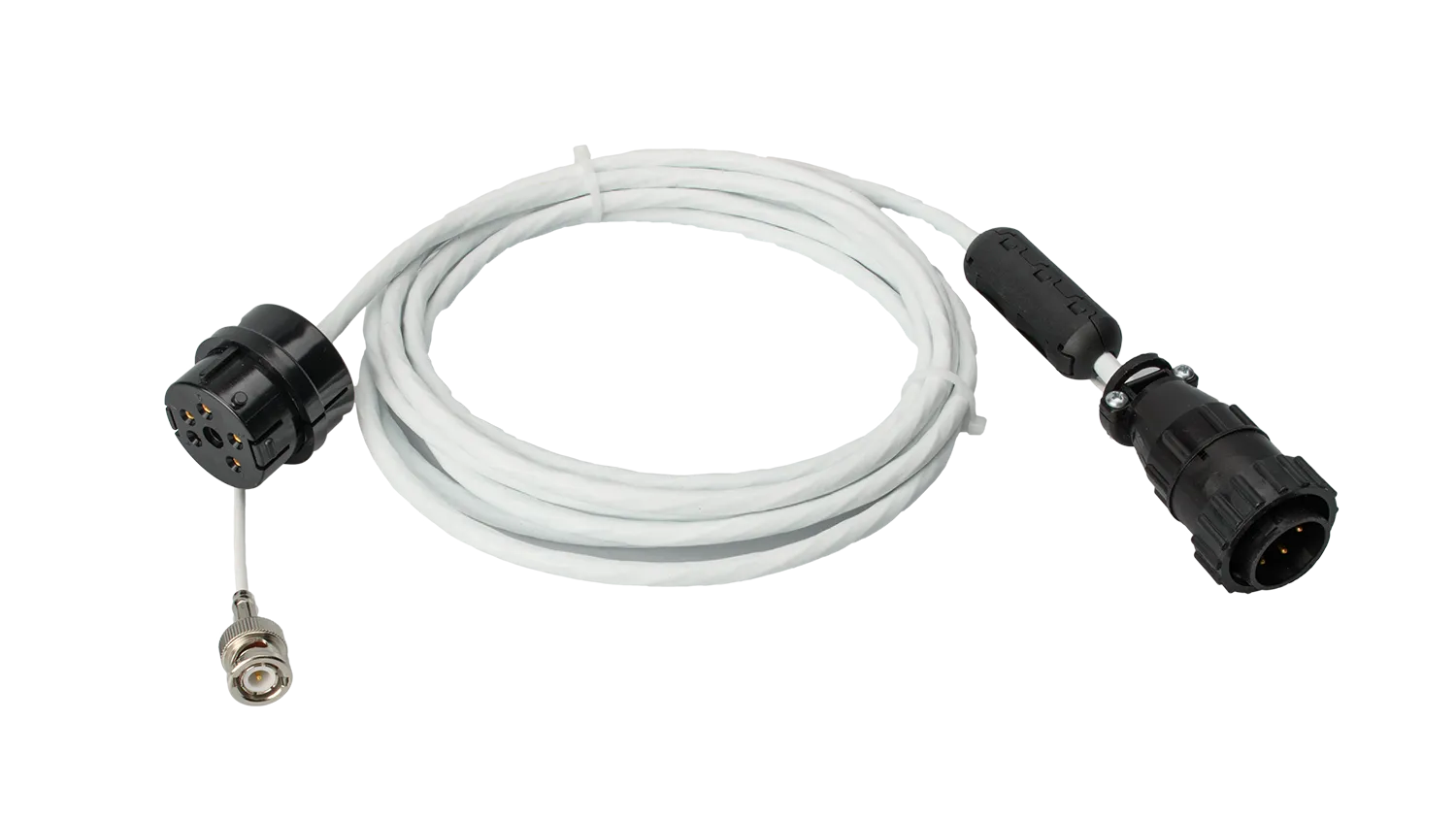

| BAG055 | Bayard-Alpert (Ionizare cu catod cald) | Mini-senzor ionizare în carcasă metalică | 1.3×10-9 – 6.7×10-2 |
| MAG050 | Catod rece | Magnetron inversat | 2×10-9 – 5×10-3 |
| MAG060 | Catod rece | Magnetron inversat (ultra-înalt vid) | 1×10-10 – 5×10-3 |

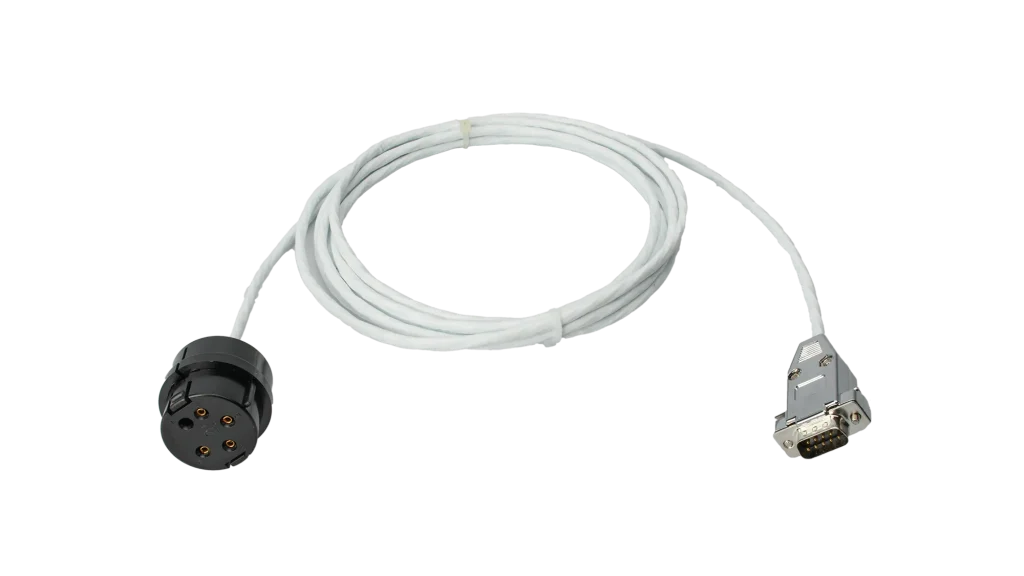

| PGE050 | Pirani | Convecție îmbunătățită | 1.3×10-4 – 1333 |
| Specificații Tehnice Controller VGC083 | |
|---|---|
| Canale de măsurare | 3 canale independente |
| Afișaj și Indicatoare | |
| Indicarea presiunii | LED - 3 canale independente pentru afișarea presiunii |
| Ecran programare și configurare | OLED |
| Interval de măsurare | 1 x 10-11 ... 1333 mbar |
| Unități de măsură (selectabile) | mbar, Torr, Pa |
| Puncte de setare (Setpoints) | |
| Relee puncte de setare | 6 relee unipolare cu două poziții (SPDT), asignabile oricărui senzor |
| Sarcina contactului | 5 A la 30 V (dc), 5 A la 250 V (ac), sarcină rezistivă |
| Ieșiri și Interfețe | |
| Ieșire analogică | Senzor de ionizare (BAG, MAG), Combinație Ionizare & PGE, sau PGE individual |
| Interfață (digitală) | RS232, RS4851) |
| Tensiune de alimentare (externă) | +20 ... +28 V (dc) |
| Temperatură de operare | +0 ... +40 °C |
| 1) Protocol de comandă compatibil cu modelul GP307. | |
