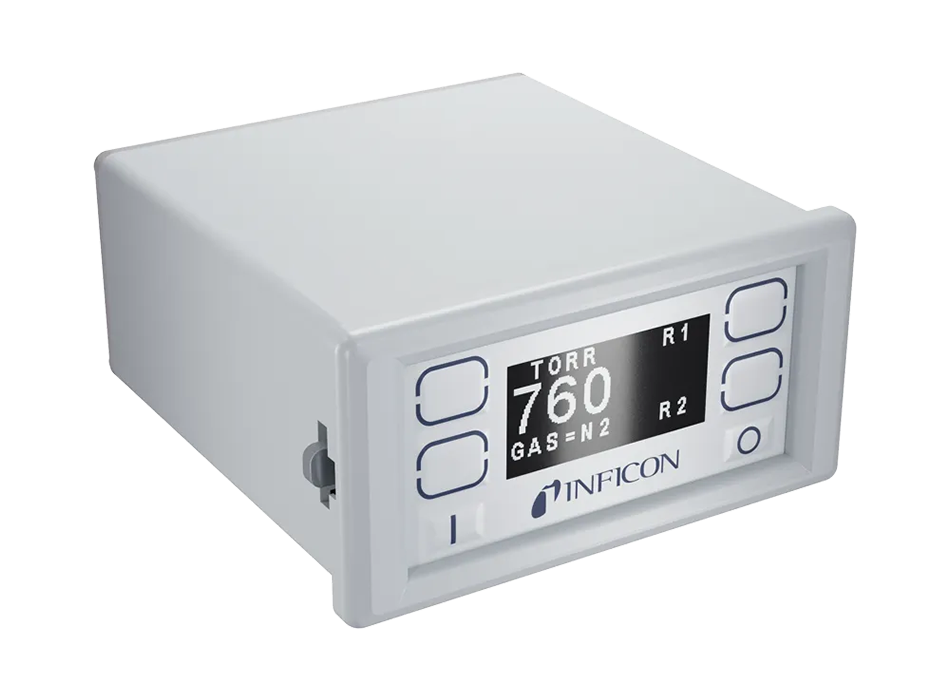

VGC031
Controler cu un singur canal pentru PGE050
Controlerul pentru manometru de vacuum VGC031 este un controler cu un singur canal pentru Pirani Gauge Enhanced PGE050. VGC031 acționează ca o sursă de alimentare, control și citire convenabilă pentru PGE050, permițând monitorizarea și controlul simplu al presiunii vacuumului de la atmosferă până la vid înalt (1,3 × 10-4 mbar).
VGC031 acceptă o varietate de caracteristici tehnice, cum ar fi 2 relee de punct de referință, 4 ieșiri analogice selectabile de utilizator și oferă suplimentar interfețe digitale RS232/RS485. Ecranul OLED luminos, precis și clar, cu interfața utilizator integrată cu tastatură, completează acest pachet de controler pentru manometru de vacuum ușor de utilizat. Carcasa VGC031 permite montarea simplă pe panou, oferind astfel o capacitate mare de economisire a spațiului în rack. Combinația VGC031-PGE050 este cea mai bună alegere pentru multe aplicații de vacuum unde este necesară măsurarea economică a vacuumului de la atmosferă până la vid înalt.
Avantaje
- Afișează și controlează o gamă largă de măsurători de la 1,3×10-4 până la 1333 mbar
- Ecran OLED digital luminos cu tastatură pentru configurare și operare simplă
- 4 semnale de ieșire analogice selectabile de utilizator, 2 relee cu punct de referință
- Interfață digitală RS232/RS485
- Design care economisește spațiu – carcasă de montare pe panou DIN de 1/8″ pentru instalare în rack sau ca unitate independentă
- Alimentat prin intermediul unei surse de alimentare de la 12 la 28 V (cc) furnizate de utilizator sau prin intermediul sursei de alimentare VGC031 de la INFICON
- Conformitate și standarde: CE, RoHS
- Posibilitate de înlocuire pentru controlerele Granville-Phillips® 375 și 475 și senzorii și cablul manometrului Convectron® 275 (notă: interfața de la distanță, releul și conectorii de alimentare sunt diferite)
(Granville-Phillips® și Mini-Convectron® sunt mărci comerciale înregistrate ale MKS Instruments, Andover, MA)

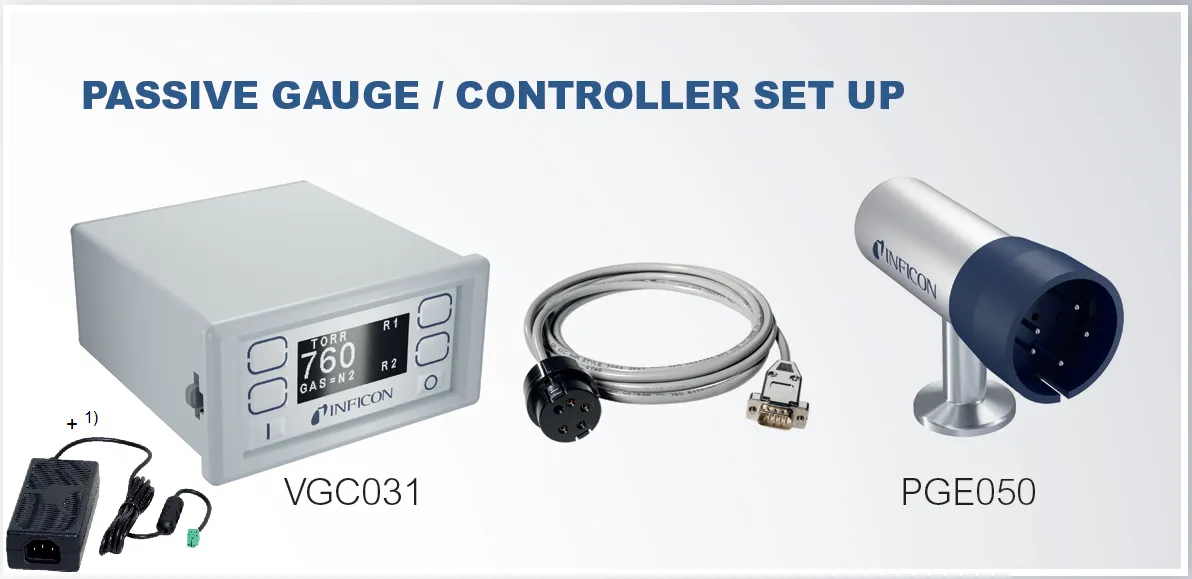

Configurație de măsurare disponibilă
1) Sursă de alimentare furnizată de utilizator sau comandată separat (399-575)
Prezentare generală a manometrelor
| PGE050 | |
|---|---|
| Tip senzor | Pirani cu convecție îmbunătățită |
| Interval de presiune | 1.3×10-4 mbar până la 1333 mbar |
| Specificații Tehnice Controller VGC031 | |
|---|---|
| Canal de măsurare | 1 |
| Afișaj | OLED |
| Rată de afișare | 2 s-1 |
| Interval de măsurare | 1.3 x 10-4 ... 1333 mbar |
| Unități de măsură (selectabile) | mbar, Torr, Pa |
| Relee puncte de setare (Setpoints) | 2 (relee unipolare cu două poziții - SPDT) 1 A la 30 V (dc) rezistiv, (ac) non-inductiv |
| Ieșire analogică | Mai multe intervale și tipuri selectabile |
| Interfață (digitală) | RS232, RS485 |
| Tensiune de alimentare (externă) | +12 ... +28 V (dc) |
| Temperatură de operare | 0 ... +40°C |
| Cod Produs (P/N) | Descriere Echipament / Accesoriu |
|---|---|
| Unitate de Control | |
| 399-570 | Controller Vacuum VGC031 |
| Cabluri pentru Senzor PGE050 (Standard - 50 °C) | |
| 399-580 | Cablu, 3 m (9.9 ft) |
| 399-581 | Cablu, 8 m (25 ft) |
| 399-582 | Cablu, 15 m (50 ft) |
| Cabluri pentru Senzor PGE050 (Temperatură ridicată - 150 °C) | |
| 399-520 | Cablu HT, 3 m (9.9 ft) |
| 399-521 | Cablu HT, 8 m (25 ft) |
| 399-522 | Cablu HT, 15 m (50 ft) |
| Accesorii Diverse | |
| 399-591 | Set conectori mamă pentru PGE050 |
| 399-575 | Sursă de alimentare pentru VGC031 |
| Senzori Pirani PGE050 (Filament de Tungsten - W) | |
| 352-500 | Senzor Pirani, DN ISO 16 KF |
| 352-501 | Senzor Pirani, DN ISO 25 KF |
| 352-502 | Senzor Pirani, DN ISO 40 KF |
| 352-503 | Senzor Pirani, DN ISO 16 CF-R |
| 352-504 | Senzor Pirani, DN ISO 40 CF-R |
| 352-505 | Senzor Pirani, conector 4 VCR mamă |
| 352-506 | Senzor Pirani, conector 8 VCR mamă |
| 352-507 | Senzor Pirani, filet 1/8" NPT |
