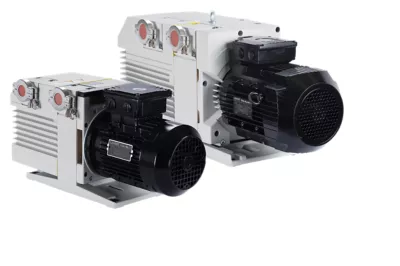

TRIVAC B – Double-stage rotary vane vacuum pumps
Pompe rotative cu palete duble, testate în industrie, cu un design axat pe performanță și zgomot redus
Pompele cu palete duble, etanșate în ulei, Leybold TRIVAC B, sunt bine cunoscute și utilizate în toate domeniile ingineriei de vid și sunt potrivite atât pentru producția industrială, cât și pentru aplicațiile de cercetare. Pompele TRIVAC B, utilizate pentru a genera un vid brut și mediu sau ca pompe de rezervă în combinații de pompe cu pompe de vid Roots sau pompe de vid înalt, au capacitatea de a pompa din atmosferă.
Pompa TRIVAC B excelează prin performanța ridicată a vidului, oferind o presiune maximă scăzută și o toleranță ridicată la vaporii de apă cu un balast de gaz integrat. Cu un nivel redus de zgomot și vibrații reduse, pompele TRIVAC B nu adaugă zgomot în mediul dumneavoastră de lucru. Designul robust, testat, cu pierderi termice reduse și răcire cu aer, face ca pompele TRIVAC B să fie portabile și compacte. O gamă completă de accesorii și variante este disponibilă pentru a oferi o soluție completă care să satisfacă cerințele aplicațiilor dumneavoastră.
Gama TRIVAC B este disponibilă în șase dimensiuni diferite, cu o presiune maximă de 10-4 mbar și o viteză de pompare cuprinsă între 4 m3/h și 65 m3/h:
TRIVAC D 4/8 Seria B
TRIVAC D 16/25 Seria B
TRIVAC D 40/65 Seria B
Avantajele utilizatorului
Presiune finală scăzută (10-4 mbar), funcționare continuă chiar și la 1000 mbar.
Balast de gaz integrat pentru o toleranță ridicată la vaporii de apă.
Reflux de ulei redus datorită supapei anti-refulare controlate prin presiunea uleiului.
Pompă de ulei încorporată pentru lubrifiere, răcire și gestionarea particulelor.
Porturi de admisie și evacuare personalizabile, verticale sau orizontale.
Ușor de întreținut; corp interior interschimbabil, lagăre de alunecare lubrifiate sub presiune.
Variantele standard sunt certificate în conformitate cu 2014/34/UE (ATEX Categoria 3 la interior).
Principiu de proiectare
Pompele TRIVAC B utilizează ulei, injectat în camera pompei, pentru etanșarea, lubrifierea și răcirea pompei. Sistemul de lubrifiere este proiectat pentru funcționare continuă la presiuni de admisie ridicate (max. 1000 mbar abs.). Acest lucru duce la capacitatea de a fi utilizate într-un mod versatil, de la presiunea atmosferică până la presiunea maximă. Uleiul transportat odată cu gazul de proces este separat în cutia de ulei.
O gamă largă de accesorii include diverse tipuri de filtre de evacuare capabile să capteze ceața fină de ulei, care este apoi transportată odată cu gazul de proces. Opțiunea de adăugare a unui sistem de retur al uleiului completează gama modulară TRIVAC B prin alimentarea cu ulei filtrat a pompei.
Construcție rezistentă
Gama TRIVAC B a fost proiectată pentru o durată de funcționare extinsă și o robustețe ridicată. Corpul interior este asamblat din piese individuale fără componente de etanșare. Piesele sunt fixate cu pini pentru a asigura o reasamblare ușoară a acestora.
Supapă anti-reflux
Pompele TRIVAC B sunt echipate cu o supapă anti-reflux, situată în admisia pompelor. Supapa este controlată hidraulic de presiunea uleiului și se închide foarte rapid în timpul staționării pompei. Acest lucru previne creșterea presiunii în camera de vid în timp ce pompa este ventilată. În plus, minimizează refluxul uleiului în cameră.
Răcire integrată prin conducte
Modelele TRIVAC B de dimensiunile D16B până la D65B au o răcire integrată prin conducte cu un ventilator suplimentar, acționat direct de motor. Această caracteristică permite modelului TRIVAC B să funcționeze la o temperatură constantă și să aibă o toleranță ridicată la vaporii de apă.
Nivel redus de zgomot
Designul inteligent al pompelor TRIVAC B reduce la minimum zgomotele produse de vibrații. Toate dimensiunile sunt echipate cu motoare cu zgomot redus, care sunt legate de unitatea pompei printr-un cuplaj elastic pentru a evita zgomotul suplimentar pe suprafața de lucru.
Pompă de ulei integrată
Toate pompele TRIVAC B sunt echipate cu o pompă de ulei integrată care asigură lubrifierea cu ulei independent de presiunea de admisie. Prin urmare, pompele sunt capabile să funcționeze constant la 1000 mbar. Lubrifierea continuă creează un rezervor de ulei mare și eficient, care beneficiază de o funcționare sigură a pompelor chiar și cu un nivel minim de ulei.
TRIVAC B
Piese de schimb
Uleiuri și lubrifianți
| Specificații | Unitate | TRIVAC D 4 B |
TRIVAC D 8 B |
TRIVAC D 16 B |
TRIVAC D 25 B |
TRIVAC D 40 B |
TRIVAC D 65 B |
|---|---|---|---|---|---|---|---|
| Viteză nominală de pompare | m³/h | 4.8 | 9.7 | 18.9 | 29.5 | 46.0 | 75.0 |
| Viteză de pompare (debit) | m³/h | 4.2 | 8.5 | 16.5 | 25.7 | 40.0 | 65.0 |
| Presiune parțială finală fără balast de gaz |
mbar | < 1 · 10⁻⁴ | |||||
| Presiune totală finală cu balast de gaz |
mbar | < 5 · 10⁻³ | |||||
| Toleranță la vaporii de apă | g/h | 95 | 160 | 305 | 480 | 1185 | 1925 |
| Cantitate ulei min./max. | l | 0.3 / 0.8 | 0.3 / 0.9 | 0.45 / 1 | 0.6 / 1.4 | 1.7 / 2.6 | 2.0 / 3.3 |
| Putere motor | W | 370 | 370 | 550 / 750 | 750 | 2200 | 2200 |
| Viteză de rotație a pompei | rot./min. | 1500 (50 Hz) / 1800 (60 Hz) | |||||
| Conexiuni (porturi) | DN | 16 ISO-KF | 16 ISO-KF | 25 ISO-KF | 25 ISO-KF | 40 ISO-KF | 40 ISO-KF |
| Greutate | kg | 17.9 | 18.9 | 31.5 | 35.8 | 72.5 | 81.7 |
Variante TRIVAC B
Variantele TRIVAC B sunt disponibile pentru aplicații speciale:
- TRIVAC B – pentru aplicații industriale standard
- TRIVAC B ATEX – pentru aplicații antiexplozie (Cat 3 i/o; Cat 1 i/o)
- TRIVAC B DOT – pentru aplicații de umplere cu lichid de frână
- TRIVAC BCS (cu PFPE) – pentru aplicații chimice ușoare
Găsiți mai multe date tehnice în document / catalog.
TRIVAC B
- Sterilizare
- Cercetare și dezvoltare
- Produse chimice/farmaceutice
- Tehnologie medicală
- Metalurgie/cuptoare
- Industria auto
- Răcire și climatizare
- Inginerie analitică
- Detectoare de scurgeri
- Pompă de rezervă pentru sisteme de pompe cu vid înalt
- Chimie și laboratoare de cercetare
- Sisteme de liofilizare
