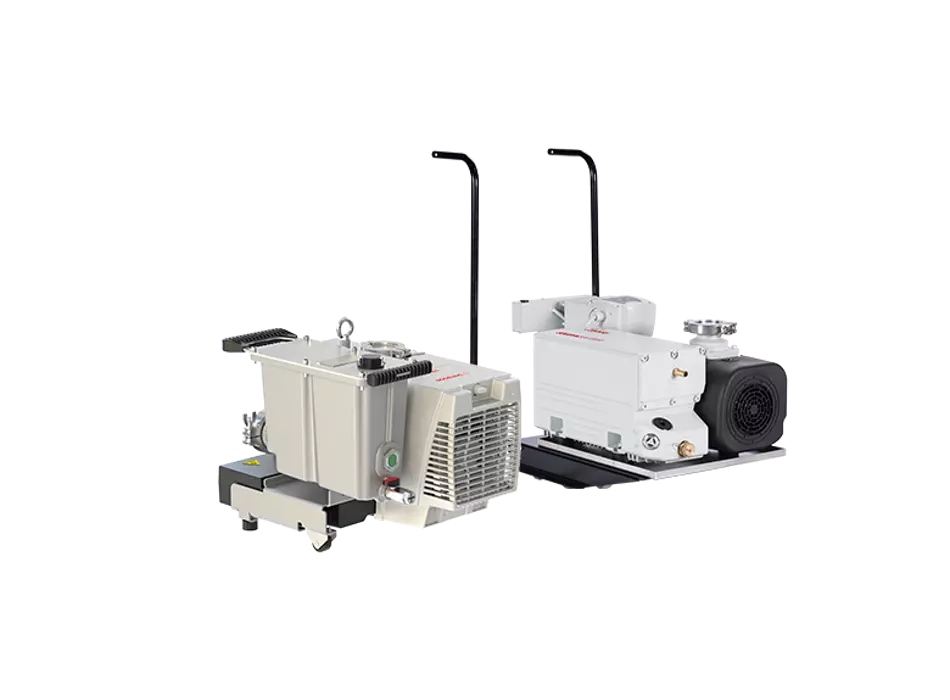

SOGEVAC BI/DI Single-stage rotary vane vacuum pumps for Analytical Instruments

Pompa de degroșare preferată pentru aplicații analitice

Leybold SOGEVAC BI și DI sunt pompe rotative cu palete etanșate în ulei preferate pentru aplicații analitice datorită presiunii lor finale optime, vitezelor mari de pompare și acționărilor monofazate. Fiabilitatea, emisiile reduse de CO2 și funcționarea fără întreținere reprezintă un avantaj suplimentar pentru aplicații precum spectrometria de masă, cu viteze de pompare cuprinse între 16 și 147 m3/h. Variante personalizate pentru diverse instrumente analitice sunt disponibile prin intermediul producătorilor de echipamente originale (OEM).

Rotorul, având trei fante în care alunecă paletele, este instalat excentric într-un cilindru al pompei (stator). Paletele separă spațiul interior în trei camere. Volumul acestor camere variază în funcție de rotația rotorului. Gazul aspirat în camera de admisie este comprimat și apoi împins prin supapa de evacuare. Uleiul injectat în camera de admisie garantează etanșeitatea, lubrifierea și răcirea pompei. Acesta este tras de gazele comprimate și separat aproximativ prin gravitație atunci când intră în baia de ulei. Apoi se efectuează o separare fină în filtrul de evacuare, cu o pierdere de ulei sub 1 ppm, ceea ce reprezintă un standard în industrie.

Pompele SOGEVAC BI și DI sunt echipate cu o supapă anti-reflux la flanșa de admisie, care previne revenirea uleiului în conducta de admisie atunci când pompa este oprită, și cu un balast de gaz pentru pomparea vaporilor condensabili și alimentarea cu uleiul necesar.

În timpul transportului, ambalajul exterior este echipat cu un indicator de șoc, pentru o livrare fără deteriorări.

Avantajele utilizatorului

  • Intervale de mentenanță de până la 24.000 h pentru LC sau GC MS.

  • Sistem integrat de recuperare a uleiului și supapă anti-refulare.

  • Nivel de zgomot redus și plăcut.

  • Lubrifiere integrată optimizată fără conducte externe.

  • Diferite motoare monofazate cu protecție la suprasarcină în conformitate cu EN 61010-1.

  • Design compact și ergonomic, cu amprentă la sol redusă.

Conectivitate și monitorizare de la distanță a pompei de vid

GENIUS Instant Insights™ vă oferă informații utile pentru a preveni defecțiunile comune ale pompei, inclusiv defecțiuni mecanice, contaminare și setări necorespunzătoare. Prin maximizarea timpului de funcționare, minimizarea costurilor de întreținere și asigurarea accesibilității 24/7, GENIUS asigură funcționarea eficientă a pompei.

SOGEVAC BI / DI

piese de schimb

Piese de schimb

Uleiuri și lubrifianți

Uleiuri și lubrifianți

Specificații Tehnice U.M. SV 16 DI SV 28 BI SV 55 BI² SV 70 BI² SV 120 BI FC
Viteză de pompare 50 Hz m³/h 15 23 55 70 122
Viteză de pompare 60 Hz m³/h 17 27 55 70 122
Presiune totală finală fără balast de gaz mbar(a) 0,1 0,05 ≤ 0,2 ≤ 0,2 0,2
Toleranță vapori apă (balast gaz std. 50 Hz) mbar(a) 15 10 10 10 10
Toleranță vapori apă (balast gaz std. 60 Hz) mbar(a) 15 10 10 10 10
Capacitate vapori apă (balast gaz std. 50 Hz) l/h 0,05 0,07 0,34 0,42 0,42
Capacitate vapori apă (balast gaz std. 60 Hz) l/h 0,15 0,08 0,34 0,42 0,42
Putere nominală motor 50 Hz kW 0,75 0,55 / 0,9 0,75 0,75 2,2
Putere nominală motor 60 Hz kW 0,9 0,66 / 1,1 0,75 0,75 2,2
Nivel zgomot 50 Hz (3ph-1ph) dB(A) 59 54-57 58 59 61
Nivel zgomot 60 Hz (3ph-1ph) dB(A) 59 54-57 58 59 61
Viteză rotor 50 Hz rpm 1500 1500 1500 1500 1800
Viteză rotor 60 Hz rpm 1800 1800 1500 1500 1800
Capacitate ulei (min-max) l 2 1,5 1 1 2
Greutate (Masă netă) kg 25 37 31 31 98
Dimensiuni maxime (LxWxH) mm 440x267x259 423x258x301 402 x 304 x 333 402 x 304 x 333 770x470x483
Flanșă - 25 KF 25 KF 25 ISO-KF sau 40 ISO-KF 40 ISO-KF 40 KF / 50 KF

Găsiți mai multe date tehnice în document / catalog.

SOGEVAC BI2

Descarcă

SOGEVAC DI-BI Overview

Descarcă
  • Instrumente analitice
  • Spectrometrie de masă
  • Cromatografie lichidă (LC)
  • Cromatografie gazoasă (GC)
