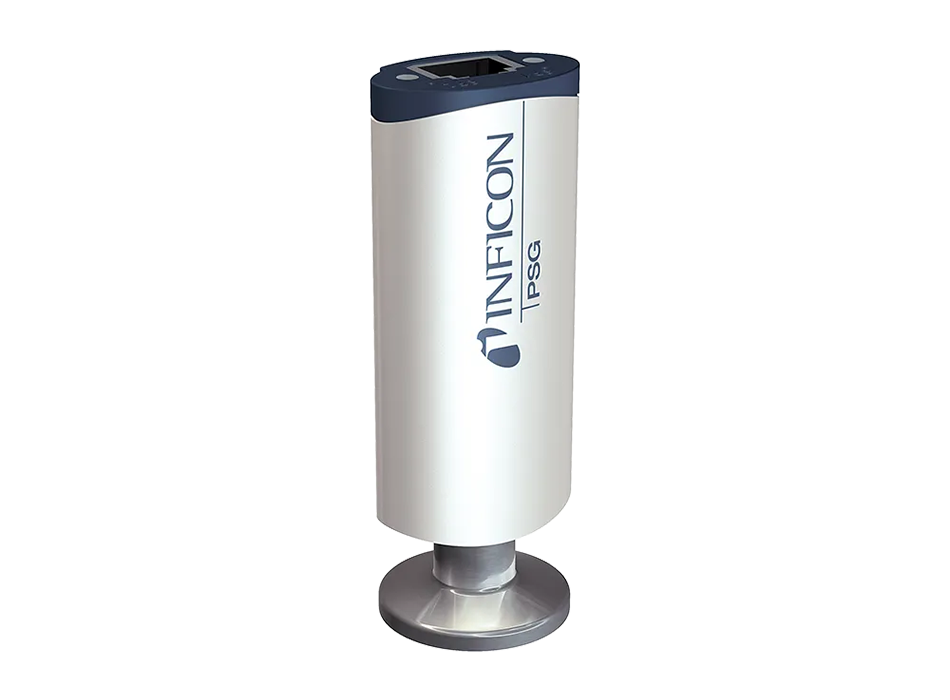

PSG50x & PSG51x
Manometru de vid ATM până la mediu
Manometrele standard INFICON Pirani, PSG500, PSG502-S, PSG510-S și PSG512-S, utilizează cea mai avansată tehnologie digitală Pirani disponibilă pe piață.
Celula senzor robustă din oțel inoxidabil și designul compact le califică pentru utilizarea pe sisteme semiconductoare și pentru aplicații standard, cum ar fi liniile de vid frontale.
Avantaje
- Reglare ușoară prin apăsare de buton ATM și HV
- Design robust, economisitor de spațiu
- Carcasă din aluminiu
- Se montează în orice orientare
- Celulă de măsurare din oțel inoxidabil cu trecere etanșată cu metal
- Ieșire semnal logaritmic pentru integrare ușoară
- Suprapresiune absolută de 10 bar cu conexiuni filetate
- Versiune coaptă la 250 °C
- Opțiune cu filament de nichel pentru aplicații corozive
- Trecere ceramică pentru aplicații extrem de corozive (PSG510 și PSG512)
- Puncte de referință opționale
- Conformitate RoHS
Aplicații tipice
- Controlul manometrelor de ionizare în vid înalt
- Monitorizarea presiunii în vid
- Circuite de siguranță în sistemele de vid
- Măsurarea și controlul general al vidului în domeniul vidului fin și grosier
| PSG500 tungsten | |
|---|---|
| Interval de măsurare (Measurement range) | +1,9 … +10,0 V |
| Precizie (N2): 1 x 10-3 … 100 mbar | ±15% din valoarea citită |
| Precizie (N2): 5 x 10-4 … 1 x 10-3 mbar | ±50% din valoarea citită |
| Precizie (N2): 100 … 1000 mbar | ±50% din valoarea citită |
| Repetabilitate (aer): 1 x 10-3 … 100 mbar | 2% din valoarea citită |
| Temperatură admisibilă: Operare | +5 … +60 °C |
| Temperatură admisibilă: Conexiune vid (1) | 80 / 250 °C (2) |
| Temperatură admisibilă: Depozitare | -20 … +65 °C |
| Tensiune de alimentare: La senzor (At gauge) | +14 … +30 V (dc) |
| Tensiune de alimentare: Riplu (Ripple) | ≤ 1 V (p-p) |
| Consum de putere | ≤ 1 W |
| Puncte de setare (Setpoint): Număr puncte | niciunul (none) |
| Puncte de setare (Setpoint): Interval de setare | ‒ |
| Puncte de setare (Setpoint): Histerezis | ‒ |
| Puncte de setare (Setpoint): Contact releu | ‒ |
| Puncte de setare (Setpoint): Timp de comutare releu | ‒ |
| Materiale expuse la vid | Sticlă, Ni, NiFe, oțel inoxidabil (DIN 1.4301 / 1.4305 / 1.4435) |
| PSG500-S tungsten (cu Setpoints) | |
|---|---|
| Interval de măsurare (Measurement range) | +1,9 … +10,0 V |
| Precizie (N2): 1 x 10-3 … 100 mbar | ±15% din valoarea citită |
| Precizie (N2): 5 x 10-4 … 1 x 10-3 mbar | ±50% din valoarea citită |
| Precizie (N2): 100 … 1000 mbar | ±50% din valoarea citită |
| Repetabilitate (aer): 1 x 10-3 … 100 mbar | 2% din valoarea citită |
| Temperatură admisibilă: Operare | +5 … +60 °C |
| Temperatură admisibilă: Conexiune vid (1) | 80 / 250 °C (2) |
| Temperatură admisibilă: Depozitare | -20 … +65 °C |
| Tensiune de alimentare: La senzor (At gauge) | +14 … +30 V (dc) |
| Tensiune de alimentare: Riplu (Ripple) | ≤ 1 V (p-p) |
| Consum de putere | ≤ 1 W |
| Puncte de setare (Setpoint): Număr puncte | 2 |
| Puncte de setare (Setpoint): Interval de setare | 2 x 10-3 … 500 mbar |
| Puncte de setare (Setpoint): Histerezis | 10% peste pragul inferior |
| Contact releu (Relay contact) | 30 |
| Contact releu: Timp de comutare | < 20 ms |
| Materiale expuse la vid | Sticlă, Ni, NiFe, oțel inoxidabil (DIN 1.4301 / 1.4305 / 1.4435) |
| PSG502-S nickel (cu Setpoints) | |
|---|---|
| Interval de măsurare (Measurement range) | +1,9 … +10,0 V |
| Precizie (N2): 1 x 10-3 … 100 mbar | ±15% din valoarea citită |
| Precizie (N2): 5 x 10-4 … 1 x 10-3 mbar | ±50% din valoarea citită |
| Precizie (N2): 100 … 1000 mbar | ±50% din valoarea citită |
| Repetabilitate (aer): 1 x 10-3 … 100 mbar | 2% din valoarea citită |
| Temperatură admisibilă: Operare | +5 … +60 °C |
| Temperatură admisibilă: Conexiune vid (1) | 80 / 250 °C (2) |
| Temperatură admisibilă: Depozitare | -20 … +65 °C |
| Tensiune de alimentare: La senzor (At gauge) | +14 … +30 V (dc) |
| Tensiune de alimentare: Riplu (Ripple) | ≤ 1 V (p-p) |
| Consum de putere | ≤ 1 W |
| Puncte de setare (Setpoint): Număr puncte | 2 |
| Puncte de setare (Setpoint): Interval de setare | 2 x 10-3 … 500 mbar |
| Puncte de setare (Setpoint): Histerezis | 10% peste pragul inferior |
| Contact releu (Relay contact) | 30 |
| Contact releu: Timp de comutare | < 20 ms |
| Materiale expuse la vid | Sticlă, Ni, NiFe, oțel inoxidabil (DIN 1.4301 / 1.4305 / 1.4435) |
| PSG510-S tungsten (cu Setpoints și treceri ceramice) | |
|---|---|
| Interval de măsurare (Measurement range) | +1,9 … +10,0 V |
| Precizie (N2): 1 x 10-3 … 100 mbar | ±15% din valoarea citită |
| Precizie (N2): 5 x 10-4 … 1 x 10-3 mbar | ±50% din valoarea citită |
| Precizie (N2): 100 … 1000 mbar | ±50% din valoarea citită |
| Repetabilitate (aer): 1 x 10-3 … 100 mbar | 2% din valoarea citită |
| Temperatură admisibilă: Operare | +5 … +60 °C |
| Temperatură admisibilă: Conexiune vid (1) | 80 / 250 °C (2) |
| Temperatură admisibilă: Depozitare | -20 … +65 °C |
| Tensiune de alimentare: La senzor (At gauge) | +14 … +30 V (dc) |
| Tensiune de alimentare: Riplu (Ripple) | ≤ 1 V (p-p) |
| Consum de putere | ≤ 1 W |
| Puncte de setare (Setpoint): Număr puncte | 2 |
| Puncte de setare (Setpoint): Interval de setare | 2 x 10-3 … 500 mbar |
| Puncte de setare (Setpoint): Histerezis | 10% peste pragul inferior |
| Contact releu (Relay contact) | 30 |
| Contact releu: Timp de comutare | < 20 ms |
| Materiale expuse la vid | Al2O3, Ni, oțel inoxidabil (DIN 1.3981 / 1.4305 / 1.4435) |
| PSG512-S nickel (cu Setpoints și treceri ceramice) | |
|---|---|
| Interval de măsurare (Measurement range) | +1,9 … +10,0 V |
| Precizie (N2): 1 x 10-3 … 100 mbar | ±15% din valoarea citită |
| Precizie (N2): 5 x 10-4 … 1 x 10-3 mbar | ±50% din valoarea citită |
| Precizie (N2): 100 … 1000 mbar | ±50% din valoarea citită |
| Repetabilitate (aer): 1 x 10-3 … 100 mbar | 2% din valoarea citită |
| Temperatură admisibilă: Operare | +5 … +60 °C |
| Temperatură admisibilă: Conexiune vid (1) | 80 / 250 °C (2) |
| Temperatură admisibilă: Depozitare | -20 … +65 °C |
| Tensiune de alimentare: La senzor (At gauge) | +14 … +30 V (dc) |
| Tensiune de alimentare: Riplu (Ripple) | ≤ 1 V (p-p) |
| Consum de putere | ≤ 1 W |
| Puncte de setare (Setpoint): Număr puncte | 2 |
| Puncte de setare (Setpoint): Interval de setare | 2 x 10-3 … 500 mbar |
| Puncte de setare (Setpoint): Histerezis | 10% peste pragul inferior |
| Contact releu (Relay contact) | 30 |
| Contact releu: Timp de comutare | < 20 ms |
| Materiale expuse la vid | Al2O3, Ni, oțel inoxidabil (DIN 1.3981 / 1.4305 / 1.4435) |
