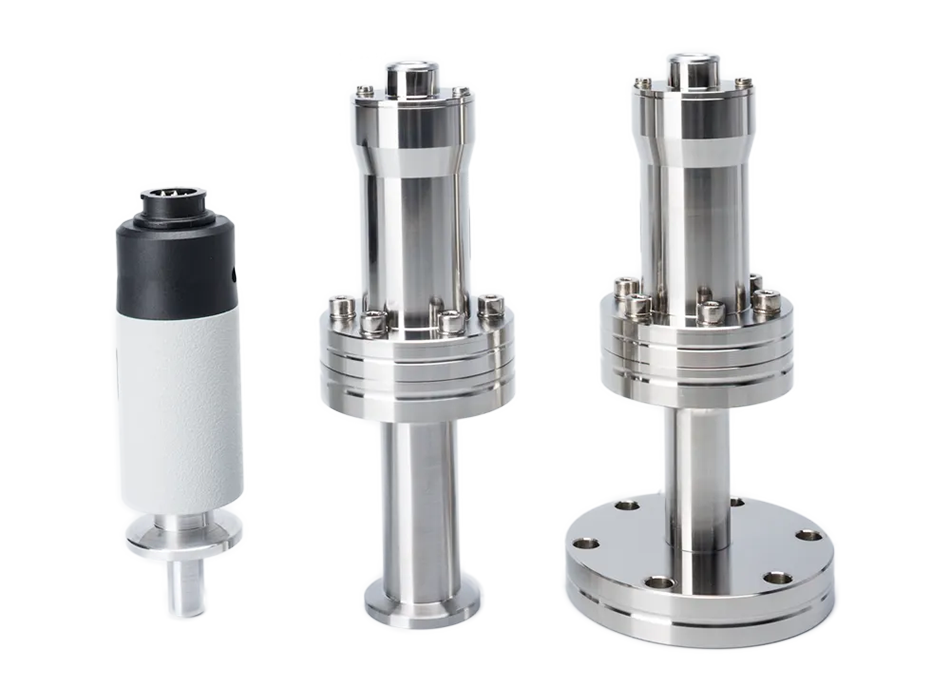

PSG010, PSG017 & PSG018
Capete de manometru pasive Pirani pentru VGC094
Capetele de manometru PSG010, PSG017 și PSG018 sunt manometre pasive Pirani cu experiență îndelungată, destinate să funcționeze cu controlerul de vid VGC094. Acestea sunt concepute pentru măsurarea vidului gazelor în intervalul de presiune de la 8×10-4 la 1000 mbar. Designul compact din metal oferă o soluție robustă, potrivită pentru aplicații generale de vid.
În timp ce PSG010 este potrivit pentru aplicații generale de vid, PSG017 și PSG018 răspund nevoilor aplicațiilor solicitante care necesită o temperatură de coacere de până la 250 °C sau o rezistență ridicată la radiațiile ionizante, datorită unui design de etanșare metalic. PSG017 are un filament de nichel potrivit pentru aplicații în medii corozive.
Avantaje
- Design cu elastomer (PSG010) sau etanșare metalică (PSG017, PSG018)
- Precizie și repetabilitate ridicate ale măsurătorilor specificate
- Temperatură de coacere de până la 100 °C (PSG010) / 250 °C (PSG017, PSG018)
- Rezistență la radiații ionizante de până la 106 Gy (PSG017, PSG018)
- Rezistență la coroziune cu filament de Ni (PSG017)
- Lungime cablu de până la 100 m (500 m cu PI 300 DL/CP 300 T11L)
Aplicații tipice
- Măsurarea și controlul general al vidului pentru aplicații solicitante și/sau la temperaturi ridicate, de la vid scăzut la vid înalt
Unități de operare
- Controler de vid VGC094
| PSG010 | |
|---|---|
| Principiu de măsurare | Pirani |
| Interval de măsurare (aer, O2, CO, N2) | 8 × 10-4 … 1000 mbar |
| Precizie (N2): Interval ≥ 100 mbar | Până la factorul 2 din valoarea citită |
| Precizie (N2): La temperatura camerei și cablu < 20 m | ~±20% din valoarea citită (în intervalul 1 × 10-1 ... 10 mbar) |
| Precizie (N2): În intervalul ≤ 10-2 mbar | Până la factorul 2 din valoarea citită |
| Repetabilitate (N2) | ~±2% din valoarea citită (în intervalul 1 × 10-2 ... 100 mbar) |
| Trecere (Feedthrough) | Etanșare internă | Sticlă | Elastomer (FPM) |
| Temperatură de degazare (Bake-out) | ≤ 100 °C |
| Distanță maximă de operare | ≤ 100 m |
| Materiale expuse la vid | AlMgSi, sticlă, FPM, W (Tungsten), Ni, bronz sinterizat |
| Caracteristici speciale | Filament din Tungsten (W) |
| PSG017 | |
|---|---|
| Principiu de măsurare | Pirani |
| Interval de măsurare (aer, O2, CO, N2) | 8 × 10-4 … 1000 mbar |
| Precizie (N2): Interval ≥ 100 mbar | Până la factorul 2 din valoarea citită |
| Precizie (N2): La temperatura camerei și cablu < 20 m | ~±10% din valoarea citită (în intervalul 1 × 10-2 ... 100 mbar) |
| Repetabilitate (N2) | ~±2% din valoarea citită (în intervalul 1 × 10-2 ... 100 mbar) |
| Trecere (Feedthrough) | Etanșare internă | Ceramică Al2O3 | Metal (etanșare metalică) |
| Temperatură de degazare (Bake-out) | ≤ 250 °C |
| Distanță maximă de operare | ≤ 100 m |
| Toleranță la radiații ionizante | 106 Gy |
| Materiale expuse la vid | Oțel inoxidabil, Al2O3, Ag (Argint), Ni (Nichel) |
| Caracteristici speciale | Filament din Nichel (Ni), rezistent la coroziune |
| PSG018 | |
|---|---|
| Principiu de măsurare | Pirani |
| Interval de măsurare (aer, O2, CO, N2) | 8 × 10-4 … 1000 mbar |
| Precizie (N2): Interval ≥ 100 mbar | Până la factorul 2 din valoarea citită |
| Precizie (N2): Temp. camerei și cablu < 20 m | ~±10% din valoarea citită (în intervalul 1 × 10-2 ... 100 mbar) |
| Precizie (N2): Până la +70 °C (pe toată lungimea cablului) | ~±20% din valoarea citită (în intervalul 1 × 10-2 ... 100 mbar) |
| Precizie (N2): Pe întreg intervalul de temp. și cablu | ~±35% din valoarea citită (în intervalul 1 × 10-2 ... 100 mbar) |
| Repetabilitate (N2) | ~±2% din valoarea citită (în intervalul 1 × 10-2 ... 100 mbar) |
| Trecere (Feedthrough) | Etanșare internă | Ceramică Al2O3 | Metal |
| Temperatură de degazare (Bake-out) | ≤ 250 °C |
| Distanță maximă de operare | ≤ 500 m (cu unitatea PI 300 DL / CP 300 T11L) |
| Toleranță la radiații ionizante | 106 Gy |
| Materiale expuse la vid | Oțel inoxidabil, Al2O3, Ag (Argint), W (Tungsten), Ni (Nichel) |
| Caracteristici speciale | Filament din Tungsten (W) |
