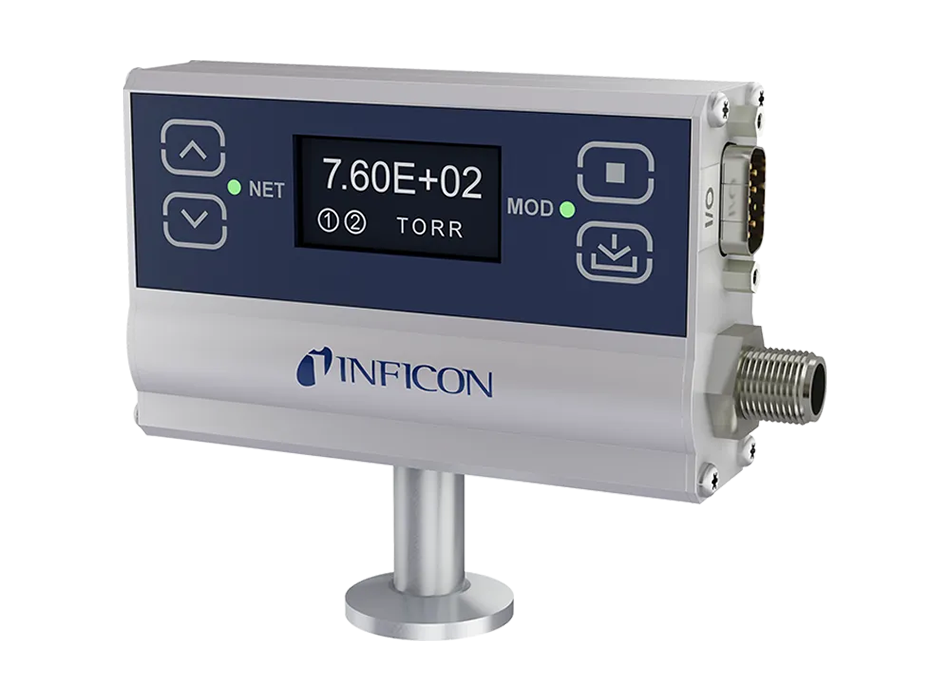

PGE500 – DeviceNet
Manometru de vid ATM până la mediu
Versiunea INFICON Pirani Gauge Enhanced (PGE) DeviceNet este echipată cu cea mai recentă tehnologie digitală Pirani îmbunătățită pentru convecție disponibilă pe piață.
Datorită proprietăților fizice ale convecției, acest tip de Pirani oferă o precizie mai mare în intervalul de măsurare între 100 și 1000 mbar. Designul robust al manometrului și senzorului, în combinație cu numeroase caracteristici încorporate din fabrică, cum ar fi afișajul OLED luminos, clar și precis, cu tastatură integrată, unități de măsură selectabile și 2 puncte de referință programabile, face ca versiunea PGE500 DeviceNet să fie o alegere cu valoare ridicată/cost redus de proprietate. Toate aceste caracteristici califică acest manometru pentru multe aplicații în care este necesară o măsurare economică a vidului de la vid scăzut la vid ridicat.
Versiunea PGE500 DeviceNet este un înlocuitor direct, compatibil cu conectarea directă, pentru versiunea DeviceNet a MKS / Granville-Phillips® Mini-Convectron® (așa-numitele module GP275). Capetele de senzor de rezervă INFICON PGE500 sunt, de asemenea, potrivite pentru a înlocui capetele de senzor Granville-Phillips®.
Avantaje
- Tehnologie Pirani îmbunătățită prin convecție pentru o gamă largă de măsurare și o precizie mai mare în apropierea atmosferei
- Indicator activ multifuncțional cu afișaj încorporat, 2 puncte de referință și interfață digitală DeviceNet
- Afișaj OLED digital luminos cu tastatură pentru configurare, calibrare și operare simplă
- Unități de afișare presetate din fabrică pentru măsurare sau selectabile prin tastatură
- Relee de puncte de referință programabile de utilizator (presetate din fabrică la cerere pentru comenzi de volum)
- Filament din tungsten placat cu aur sau filament din platină pentru aplicații corozive
- Rezistență mecanică, foarte robust și mai puțin susceptibil la șocuri mecanice și vibrații
- Unități senzor de rezervă înlocuibile pe teren
- Opțiuni de flanșe
- Conformitate și Standarde: CE, RoHS
- Înlocuitor compatibil cu mufă directă drop-in pentru versiunile DeviceNet ale MKS / Granville-Phillips® Mini-Convectron® (module GP275). Granville-Phillips® și Mini-Convectron® sunt mărci comerciale înregistrate ale MKS Instruments, Andover, MA
Aplicații tipice
- Măsurarea presiunii în vid
- Măsurarea și controlul general al vidului de la vidul scăzut la cel ridicat
| Interval de măsurare (N2) |
1,3 × 10-4 … 1333 mbar 1 × 10-4 … 1000 Torr 1,3 × 10-2 … 133.000 Pa |
| Precizie (N2): 1,3 × 10-4 … 1,3 × 10-3 mbar | Rezoluție 0,1 x 10-3 mbar |
| Precizie (N2): 1,3 × 10-3 … 530 mbar | ±10% din valoarea citită |
| Precizie (N2): 530 … 1333 mbar | ±2,5% din valoarea citită |
| Precizie (N2): 1 × 10-4 … 1 × 10-3 Torr | Rezoluție 0,1 mTorr |
| Precizie (N2): 1 × 10-3 … 400 Torr | ±10% din valoarea citită |
| Precizie (N2): 400 … 1000 Torr | ±2,5% din valoarea citită |
| Precizie (N2): 1,3 × 10-2 … 1,3 × 10-1 Pa | Rezoluție 0,1 × 10-1 Pa |
| Precizie (N2): 1,3 × 10-1 Pa … 53 kPa | ±10% din valoarea citită |
| Precizie (N2): 53 … 133 kPa | ±2,5% din valoarea citită |
| Repetabilitate (N2) | ±2% din valoarea citită |
| Temperatură de operare (ambiantă) | 0 … +40 °C |
| Temperatură de depozitare | -40 … +70 °C |
| Temperatură de degazare (Bakeout) | ≤ 150 °C (fără partea electronică) |
| Tensiune de alimentare | +12 … +26 V (dc) |
| Relee punct de setare (Setpoint) | 2 (relee SPDT - single-pole double-throw) |
| Capacitate contact relee | 1 A la 30 V (dc) rezistiv, sau V (ac) non-inductiv |
| Materiale expuse la vid | Platină, oțel inoxidabil 304 și 316, sticlă, nichel, Teflon®, tungsten placat cu aur |
