PCG55x
MANOMETRUL DE VID DE LA ATM LA MEDIU

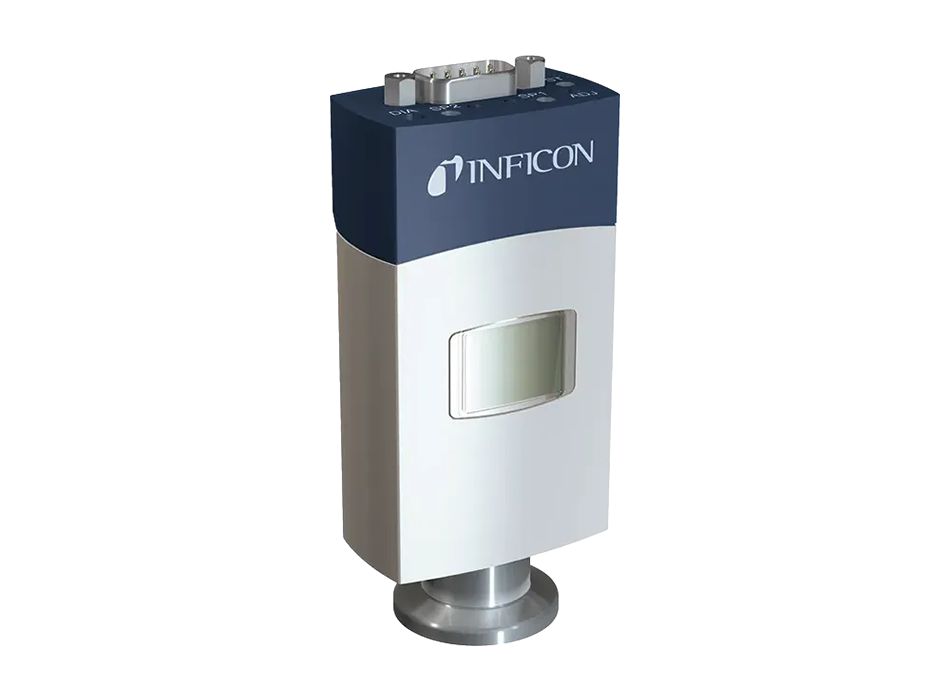

Manometrul cu diafragmă capacitivă INFICON Pirani (PCG55x) combină tehnologia INFICON Pirani cu avantajele unui senzor cu diafragmă capacitivă ceramică într-un singur produs.
În intervalul de măsurare între 10 mbar și atmosferă, tehnologia cu diafragmă capacitivă oferă valori independente de tipul de gaz, de înaltă precizie, pentru o măsurare fiabilă a presiunii. PCG55x oferă, de asemenea, o varietate de caracteristici care permit configurația potrivită a produsului pentru aplicația solicitată.
Avantaje
- Independent de tipul de gaz peste 10 mbar – permite ventilarea în siguranță cu orice amestec de gaze
- Precizie și reproductibilitate ridicate la atmosferă – pentru detectarea rapidă și fiabilă a presiunii atmosferice
- Orientare versatilă a montării – oferă libertate în proiectarea sculelor
- Disponibil cu filament din tungsten (PCG550) sau nichel (PCG552) sau cu o unitate senzor acoperită complet cu ceramică (PCG554) pentru aplicații extrem de corozive
- Cel mai recent protocol EtherCAT Standard ETG.5003.2080 S (R) V1.3.0
- Element senzor plug & play ușor de înlocuit cu date de calibrare integrate – garantează reproductibilitate ridicată și costuri de proprietate reduse
- Semnal de ieșire selectabil pentru integrare ușoară
- Comutator atmosferic opțional, afișaj și interfețe digitale
- Conformitate și standarde: CE, EN, UL, CSA, RoHS
Aplicații tipice
- Controlul blocării sarcinii
- Măsurarea presiunii vacuumului înainte
- Circuite de siguranță în sistemele de vid
- Măsurarea și controlul general al vidului în domeniul vidului mediu și grosier
| PCG550 Tungsten | |
|---|---|
| Interval de măsurare |
5 × 10-5 … 1500 mbar 3,8 × 10-5 … 1125 Torr |
| Precizie (N2): 5 × 10-4 … 1 × 10-3 mbar | ±50% din valoarea citită |
| Precizie (N2): 1 × 10-3 … 100 mbar | ±15% din valoarea citită |
| Precizie (N2): 100 … 950 mbar | ±5% din valoarea citită |
| Precizie (N2): 950 … 1050 mbar | ±2,5% din valoarea citită |
| Repetabilitate (N2) | ±2% din valoarea citită (pentru 1 × 10-3 … 1100 mbar) |
| Temperatură admisibilă: Operare (ambiant) | +10 … +50 °C |
| Temperatură admisibilă: Depozitare | -20 … +65 °C |
| Temperatură de degazare (Bakeout) la flanșă | ≤ 80 °C |
| Temperatură de degazare (Bakeout) la flanșă (tub lung) | ≤ 250 °C |
| Tensiune de alimentare | +15 … +30 V (dc) |
| Puncte de setare (Setpoint Relay) | 2 |
| Interval setare (Range N2) | 5 × 10-5 … 1000 mbar |
| Contact releu | n.o. (normal deschis), fără potențial |
| Histerezis (Hysteresis) | 10% din prag |
| Capacitate contact: Relee Solid State | ≤ 30 V (dc) / ≤ 0,3 A (dc) |
| Capacitate contact: Relee Mecanice | ≤ 30 V (dc) / ≤ 1 A (dc) |
| Timp de comutare (Switching time) | ≤ 30 ms |
| Materiale expuse la vid | W, Ni, NiFe, Al2O3, SnAg, oțel inoxidabil, sticlă |
| PCG552 Nickel | |
|---|---|
| Interval de măsurare |
5 × 10-5 … 1500 mbar 3,8 × 10-5 … 1125 Torr |
| Precizie (N2): 5 × 10-4 … 1 × 10-3 mbar | ±50% din valoarea citită |
| Precizie (N2): 1 × 10-3 … 100 mbar | ±15% din valoarea citită |
| Precizie (N2): 100 … 950 mbar | ±5% din valoarea citită |
| Precizie (N2): 950 … 1050 mbar | ±2,5% din valoarea citită |
| Repetabilitate (N2) | ±2% din valoarea citită (pentru 1 × 10-3 … 1100 mbar) |
| Temperatură admisibilă: Operare (ambiant) | +10 … +50 °C |
| Temperatură admisibilă: Depozitare | -20 … +65 °C |
| Temperatură de degazare (Bakeout) la flanșă | ≤ 80 °C |
| Temperatură de degazare (Bakeout) la flanșă (tub lung) | ≤ 250 °C |
| Tensiune de alimentare | +15 … +30 V (dc) |
| Puncte de setare (Setpoint Relay) | 2 |
| Interval setare (Range N2) | 5 × 10-5 … 1000 mbar |
| Contact releu | n.o. (normal deschis), fără potențial |
| Histerezis (Hysteresis) | 10% din prag |
| Capacitate contact: Relee Solid State | ≤ 30 V (dc) / ≤ 0,3 A (dc) |
| Capacitate contact: Relee Mecanice | ≤ 30 V (dc) / ≤ 1 A (dc) |
| Timp de comutare (Switching time) | ≤ 30 ms |
| Materiale expuse la vid | Ni, NiFe, Al2O3, SnAg, oțel inoxidabil, sticlă |
| PCG554 ceramic coated | |
|---|---|
| Interval de măsurare |
5 × 10-5 … 1500 mbar 3,8 × 10-5 … 1125 Torr |
| Precizie (N2): 5 × 10-4 … 1 × 10-3 mbar | ±50% din valoarea citită |
| Precizie (N2): 1 × 10-3 … 100 mbar | ±15% din valoarea citită |
| Precizie (N2): 100 … 950 mbar | ±5% din valoarea citită |
| Precizie (N2): 950 … 1050 mbar | ±2,5% din valoarea citită |
| Repetabilitate (N2) | ±2% din valoarea citită (pentru 1 × 10-3 … 1100 mbar) |
| Temperatură admisibilă: Operare (ambiant) | +10 … +50 °C |
| Temperatură admisibilă: Depozitare | -20 … +65 °C |
| Temperatură de degazare (Bakeout) la flanșă | ≤ 80 °C |
| Temperatură de degazare (Bakeout) la flanșă (tub lung) | ≤ 250 °C |
| Tensiune de alimentare | +15 … +30 V (dc) |
| Puncte de setare (Setpoint Relay) | 2 |
| Interval setare (Range N2) | 5 × 10-5 … 1000 mbar |
| Contact releu | n.o. (normal deschis), fără potențial |
| Histerezis (Hysteresis) | 10% din prag |
| Capacitate contact: Relee Solid State | ≤ 30 V (dc) / ≤ 0,3 A (dc) |
| Capacitate contact: Relee Mecanice | ≤ 30 V (dc) / ≤ 1 A (dc) |
| Timp de comutare (Switching time) | ≤ 30 ms |
| Materiale expuse la vid | Al2O3 (Alumină), oțel inoxidabil |
