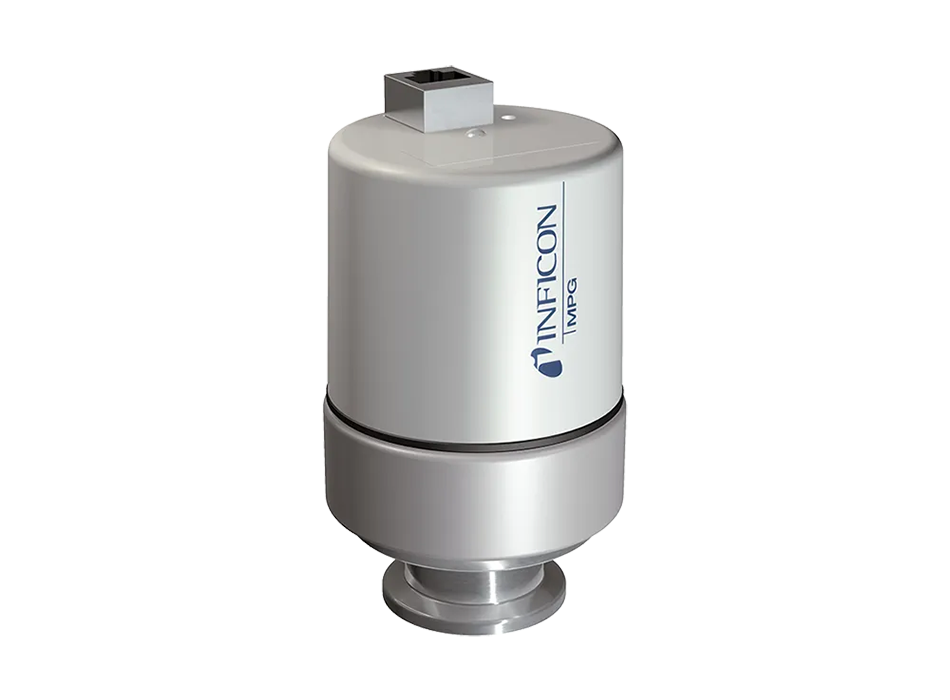

MPG40X
De la ATM la manometru de vid ultra-înalt
Manometrele Pirani cu magnetron inversat INFICON, MPG400 și MPG401, măsoară de la 5 x 10-9 mbar la atmosferă (3,8 x 10-9 Torr la atmosferă).
Combinarea tehnologiilor într-o singură unitate compactă cu un semnal analogic de ieșire logaritmic reduce semnificativ complexitatea instalării, configurării și integrării.
Avantaje
- Combinație de manometre – Magnetron inversat și Pirani
- Interval larg de măsurare de la 5 x 10-9 mbar până la atmosferă
- Fără filament care să se ardă
- Proprietăți excelente de aprindere
- Ușor de curățat
- Traversare FPM sau etanșare metalică
- Indicator LED pentru tensiune înaltă activată
- Semnal analogic de ieșire logaritmic
Aplicații tipice
- Monitorizarea presiunii în vid înalt
- Presiune de bază pentru sisteme de evaporare și pulverizare catodică
- Măsurarea și controlul general al vidului în domeniul vidului mediu și înalt
| MPG400 FPM sealed | |
|---|---|
| Interval de măsurare (aer, N2) |
5 × 10-9 … 1000 mbar 3,8 × 10-9 … 760 Torr |
| Precizie (Accuracy) | |
| 1 × 10-8 … 100 mbar | ≈ ±30% din valoarea citită |
| Repetabilitate (Repeatability) | |
| 1 × 10-8 … 100 mbar | ≈ ±5% din valoarea citită |
| Temperatură (Temperature) | |
| Operare (ambiantă) | +5 … +55 °C |
| Depozitare | –40 … +65 °C |
| Degazare (Bake-out) (1) | 150 °C |
| Tensiune de alimentare | |
| La senzor (At gauge) | +15 … +30 V (dc) |
| La unitatea de alimentare (lungime cablu max.) (2) | +16 … +30 V (dc) |
| Riplu (Ripple) | ≤ 1 V (p-p) |
| Consum de putere | ≤ 2 W |
| Materiale expuse la vid | Oțel inoxidabil, Al2O3, FPM75, Mo (Molibden), Ni (Nichel), Au (Aur), W (Tungsten) |
|
(1) Fără electronică și ecranare magnetică. (2) Tensiunea minimă a unității de alimentare trebuie mărită proporțional cu lungimea cablului senzorului. |
|
| MPG401 metal-sealed | |
|---|---|
| Interval de măsurare (aer, N2) |
5 × 10-9 … 1000 mbar 3,8 × 10-9 … 760 Torr |
| Precizie (Accuracy) | |
| 1 × 10-8 … 100 mbar | ≈ ±30% din valoarea citită |
| Repetabilitate (Repeatability) | |
| 1 × 10-8 … 100 mbar | ≈ ±5% din valoarea citită |
| Temperatură (Temperature) | |
| Operare (ambiantă) | +5 … +55 °C |
| Depozitare | –40 … +65 °C |
| Degazare (Bake-out) (1) | 150 °C |
| Tensiune de alimentare | |
| La senzor (At gauge) | +15 … +30 V (dc) |
| La unitatea de alimentare (lungime cablu max.) (2) | +16 … +30 V (dc) |
| Riplu (Ripple) | ≤ 1 V (p-p) |
| Consum de putere | ≤ 2 W |
| Materiale expuse la vid | Oțel inoxidabil, Al2O3, Ag (Argint), Cu (Cupru), Sn (Staniu), Mo (Molibden), Ni (Nichel), Au (Aur), W (Tungsten) |
|
(1) Fără electronică și ecranare magnetică. (2) Tensiunea minimă a unității de alimentare trebuie mărită proporțional cu lungimea cablului senzorului. |
|
