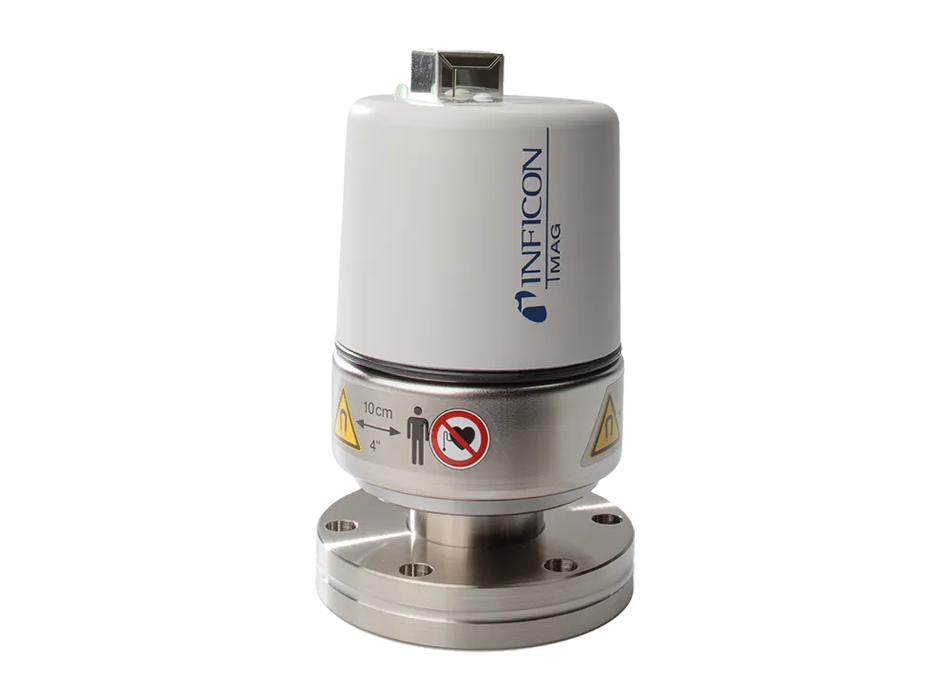

MAG470
Manometre cu magnetron inversat
Manometrul de vid cu magnetron inversat MAG470 este destinat tuturor aplicațiilor de vid ultra-înalt. Intervalul de măsurare este de la 5×10⁻¹ mbar la 1×10⁻² mbar.
Avantaje
- Fără filament care să se ardă
- Versiune extinsă, senzor de coacere până la 250°C
- Proprietăți excelente de aprindere
- Ușor de curățat
- Traversare metalică etanșată
- Indicator LED pentru tensiune înaltă activată
- Semnal analogic de ieșire logaritmic
Aplicații tipice
- Monitorizarea presiunii în vid ultra-înalt
- Presiune de bază pentru sisteme de evaporare și pulverizare catodică
- Măsurarea și controlul general al vidului în domeniul vidului mediu și înalt
| MAG470 | |
|---|---|
| Interval de măsurare (aer, N2) |
5 × 10-11 … 1 × 10-2 mbar 3,8 × 10-11 … 7,5 × 10-3 Torr |
| Precizie (Accuracy) | |
| 1 × 10-9 … 1 × 10-3 mbar | ≈ ±30% din valoarea citită |
| Repetabilitate (Repeatability) | |
| 1 × 10-9 … 1 × 10-3 mbar | ≈ ±5% din valoarea citită |
| Temperatură (Temperature) | |
| Operare (ambiantă) | +5 … +55 °C |
| Depozitare | -40 … +65 °C |
| Degazare (Bake-out) | 250 °C (1) (2) |
| Tensiune de alimentare | |
| La senzor (At gauge) | +15 … +30 V (dc) |
| La unitatea de alimentare (lungime cablu max.) (3) | +16 … +30 V (dc) |
| Riplu (Ripple) | ≤ 1 V (p-p) |
| Consum de putere | ≤ 2 W |
| Materiale expuse la vid | Oțel inoxidabil, Al2O3, Ag (Argint) |
|
(1) Fără electronica de ecranare magnetică. (2) 250 °C în zonă definită (consultați secțiunea dimensiuni). (3) Tensiunea minimă a unității de alimentare trebuie mărită proporțional cu lungimea cablului senzorului. |
|
| MAG470 extended | |
|---|---|
| Interval de măsurare (aer, N2) |
5 × 10-11 … 1 × 10-2 mbar 3,8 × 10-11 … 7,5 × 10-3 Torr |
| Precizie (Accuracy) | |
| 1 × 10-9 … 1 × 10-3 mbar | ≈ ±30% din valoarea citită |
| Repetabilitate (Repeatability) | |
| 1 × 10-9 … 1 × 10-3 mbar | ≈ ±5% din valoarea citită |
| Temperatură (Temperature) | |
| Operare (ambiantă) | +5 … +55 °C |
| Depozitare | -40 … +65 °C |
| Degazare (Bake-out) | 250 °C (2) |
| Tensiune de alimentare | |
| La senzor (At gauge) | +15 … +30 V (dc) |
| La unitatea de alimentare (lungime cablu max.) (3) | +16 … +30 V (dc) |
| Riplu (Ripple) | ≤ 1 V (p-p) |
| Consum de putere | ≤ 2 W |
| Materiale expuse la vid | Oțel inoxidabil, Al2O3, Ag (Argint) |
|
(1) Fără ecranarea magnetică a electronicii. (2) 250 °C în zonă definită, a se vedea dimensiunile. (3) Tensiunea minimă a unității de alimentare trebuie mărită proporțional cu lungimea cablului senzorului. |
|
