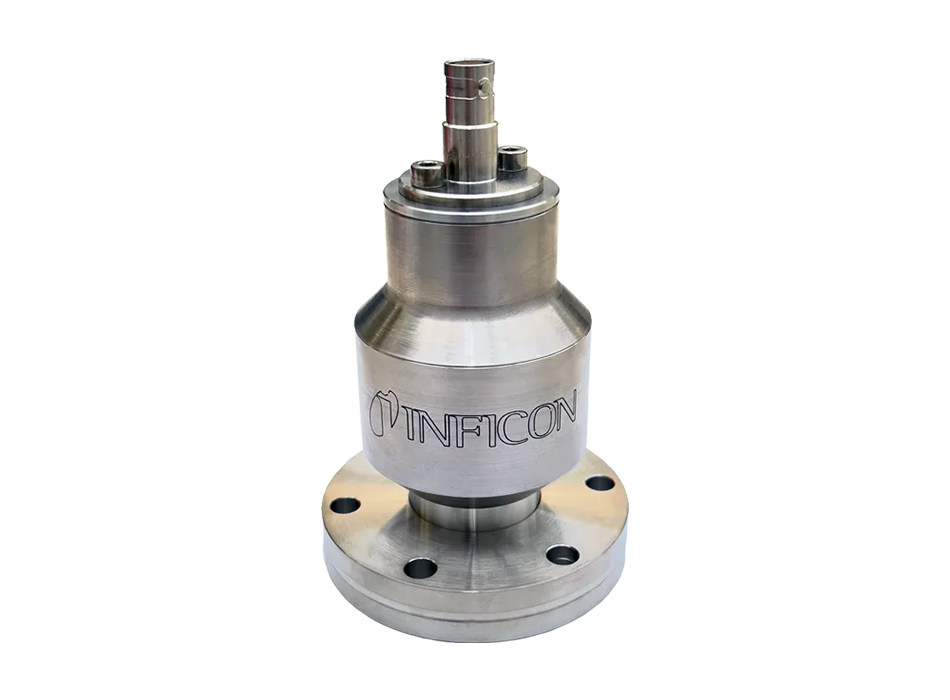

MAG084
Cap de manometru pasiv cu catod rece, rezistent la câmp magnetic, pentru VGC094
Capul de manometru MAG084 este un manometru unic cu magnetron inversat, rezistent la câmp magnetic, conceput pentru a funcționa cu controlerul de vid VGC094. Designul său special, care se bazează pe un principiu de cameră dublă de ionizare, permite măsurarea vidului în intervalul de presiune de la 1×10⁻⁸ la 5×10⁻³ mbar, chiar și în prezența unor câmpuri magnetice externe puternice.
Datorită unui design complet metalic, magneților din pământuri rare NdFeB, circuitului magnetic optimizat și închis și carcasei de ecranare magnetică, MAG084 este răspunsul pentru toate aplicațiile speciale de fuziune și cercetare și dezvoltare care necesită cea mai înaltă performanță, inclusiv imunitate la câmp magnetic.
MAG084 are o temperatură de coacere de până la 230 °C și o rezistență la radiații ionizante de până la 10⁷ Gy. Capul de manometru are un dispozitiv auxiliar de aprindere montat pe anod (reducând timpul de aprindere al catodului rece la presiune scăzută) și poate fi ușor demontat și curățat, permițând utilizarea pe termen lung cu timpi de nefuncționare minimi.
Avantaje
- Dezvoltat pentru a funcționa în câmpuri magnetice externe puternice
- Design fiabil și dovedit al capului de măsurare, bazat pe principiul magnetronului inversat
- Principiul inovator al camerei de ionizare dublă
- Se poate încălzi până la 230 °C
- Proprietăți bune de aprindere
- Rezistență la coroziune cu trecere ceramică
- Design rezistent la radiații până la 1×107 Gy
- Ușor de întreținut, cost redus de proprietate
Caracteristici
- Principiul inovator al camerei de ionizare dublă
- Magneți din pământuri rare NdFeB
- Circuit magnetic optimizat și închis
- Carcasă de ecranare magnetică
Aplicații tipice
- Aplicații speciale de fuziune și cercetare și dezvoltare care prezintă câmpuri magnetice externe puternice
Unități de operare
- Controler pentru manometru de vid VGC094
Performanța câmpului magnetic
- Toleranță completă și recuperare reversibilă după expunerea pe termen scurt la câmp magnetic extern de până la 600 mT, la 230 °C (orice orientare).
- Câmp magnetic extern maxim admisibil în funcționare (marjă de 3 dB) și eroare relativ indusă:
| Câmp magnetic extern | Abaterea indusă a măsurătorii | |
|---|---|---|
| Axial | Radial | |
| ≤ 180 mT | ≤ 150 mT | ≤ 10% din valoarea citită |
| ≤ 280 mT | ≤ 180 mT | ≤ factor 2 (dublarea erorii) |
| MAG084 | |
|---|---|
| Principiu de măsurare | Magnetron inversat, catod rece (Inverted magnetron cold cathode) |
| Interval de măsurare | 1 × 10-8 … 5 × 10-3 mbar |
| Precizie (N2) | ±30% din valoarea citită |
| Repetabilitate (N2) | ±5% din valoarea citită |
| Trecere (Feedthrough) | Etanșare internă | Ceramică Al2O3 | Metalică |
| Temperatură de degazare (Bake-out) | ≤ 230 °C |
| Distanță maximă de operare | ≤ 100 m |
| Toleranță la radiații ionizante | 107 Gy |
| Imunitate la câmp magnetic | Vezi secțiunea Performanța în câmp magnetic |
| Materiale expuse la vid | Oțel inoxidabil, Al2O3, Ag (Argint), Mo (Molibden) |
| Caracteristici speciale |
Principiu cu cameră de ionizare dublă Conector coaxial (Coax) |
