IRC081
Stabilirea unui nou standard cu indicatorul de referință ionic IRG080

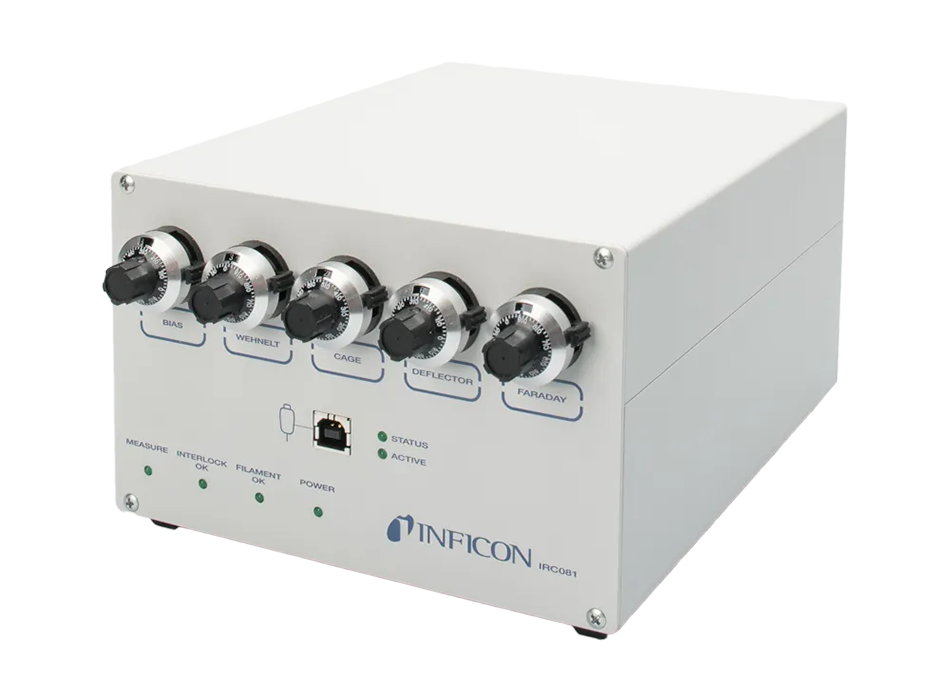

Controlerul pentru manometru de referință ionică IRC081 și interfața sa cu utilizatorul reprezintă o interfață de operare și afișare pentru manometrul de referință ionică standardizat IRG080. IRC081 oferă măsurarea precisă și de referință a presiunii totale, precum și control local pentru manometrul IRG080. Funcționalitatea de citire și pornire/oprire este disponibilă de la distanță prin intermediul unei interfețe USB pentru computer.
Datorită software-ului intuitiv „IRC081 User Interface” inclus, setările selectate și valoarea presiunii măsurate pot fi afișate grafic în mod convenabil. Unitatea de operare IRC081 este oferită cu diferite seturi de lungimi de cablu.
Avantaje
- Soluție de operare și afișare pentru măsurarea precisă a presiunii în vid
- Control de către utilizator asupra tuturor parametrilor manometrului IRG080
- Operare manuală simplă cu 5 potențiometre
- Conexiune interfață utilizator prin port USB-B la PC
- Software PC în LabVIEWTM
- Funcționalitate jurnal de date și jurnal parametri
- Port extern pentru stare și blocare în vid

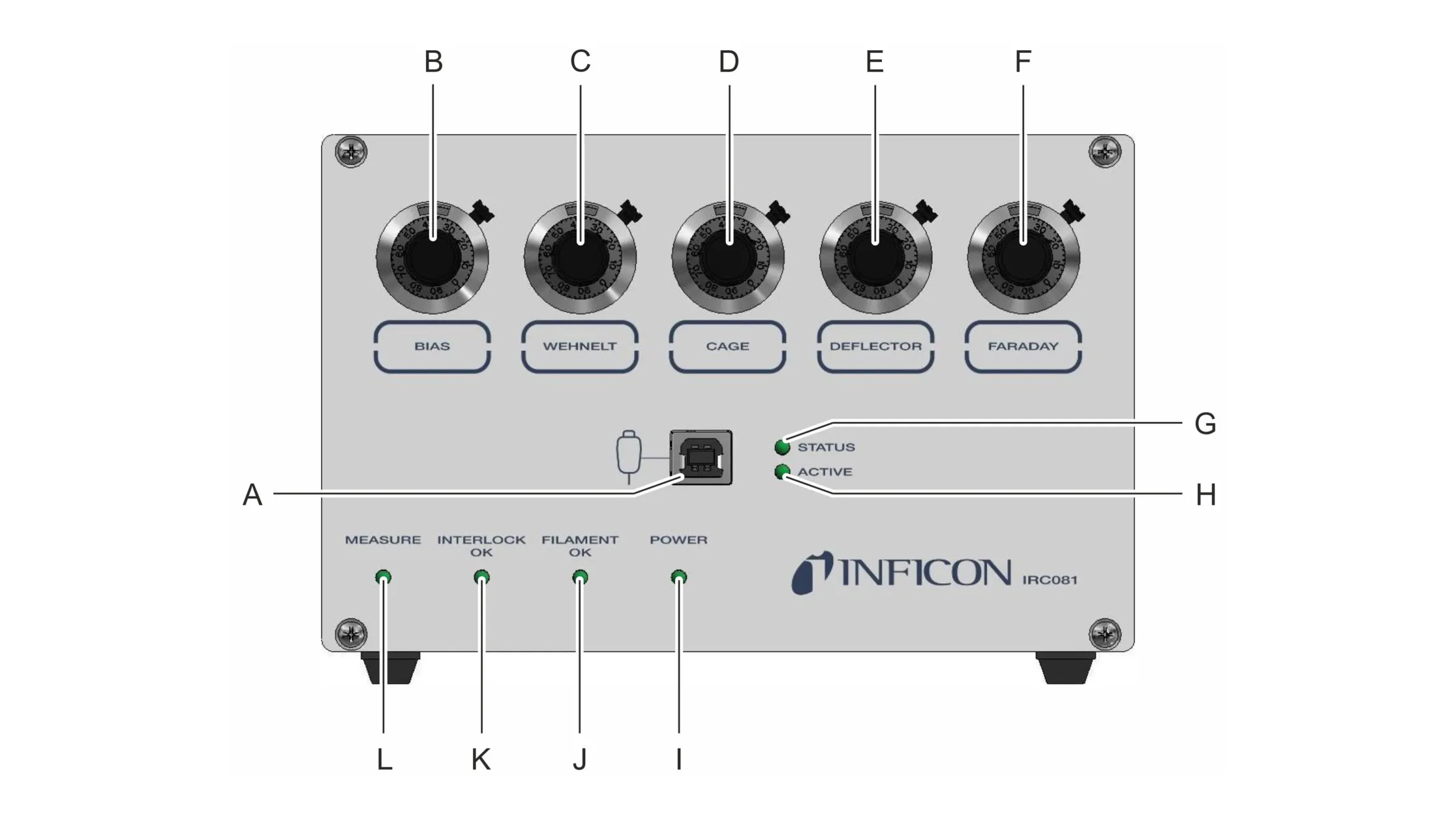

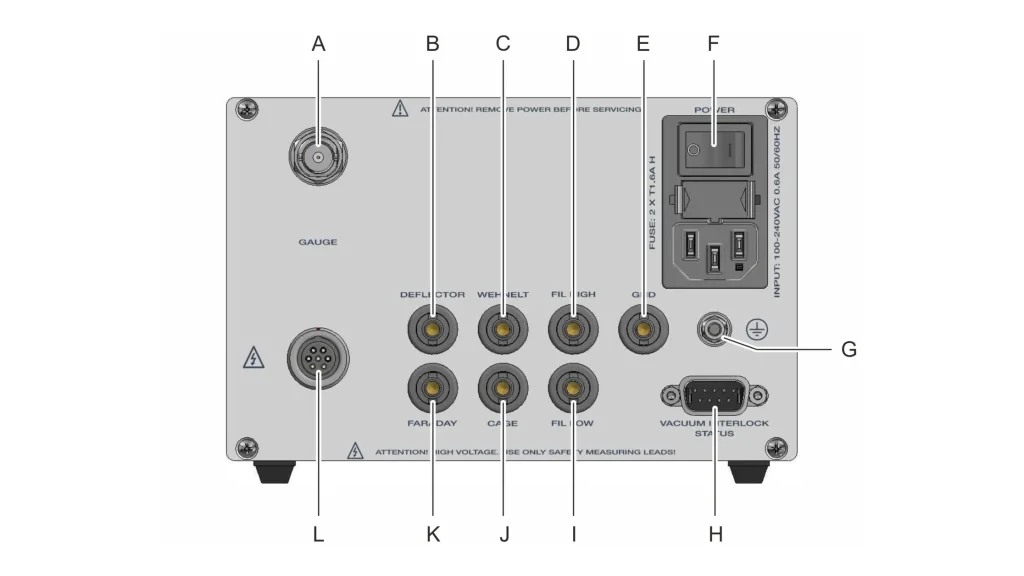

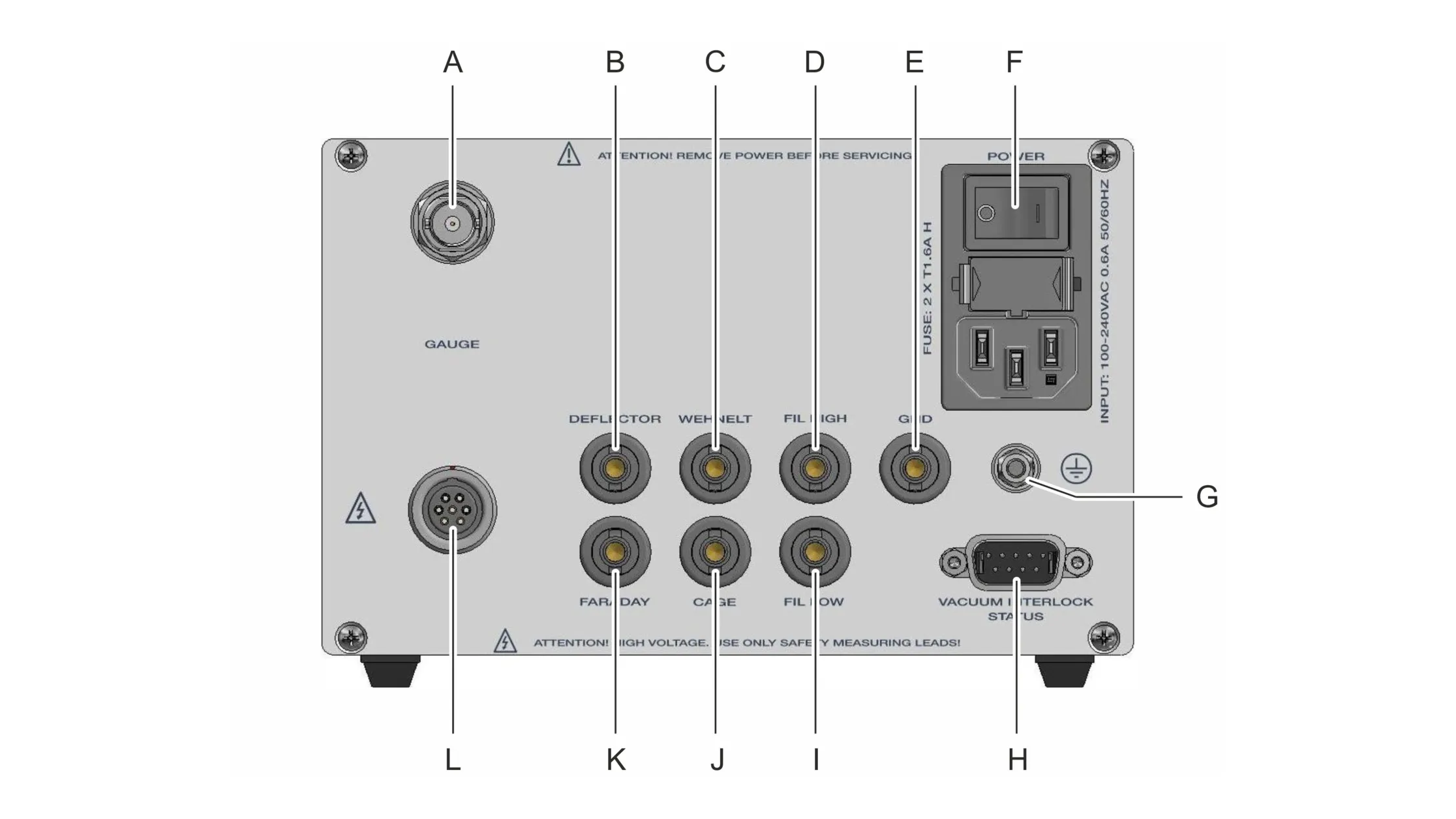

Vizualizare panou
| ID | Panou Frontal (Control & Indicatoare) | Panou Posterior (Conexiuni & Măsurare) |
|---|---|---|
| A | Port USB (Conexiune PC) | Conexiune GAUGE (Intrare curent colector) |
| B | Buton BIAS (Tensiune polarizare catod) | Mufă măsurare DEFLECTOR (Tensiune) |
| C | Buton WEHNELT (Setare tensiune) | Mufă măsurare WEHNELT (Verificare) |
| D | Buton CAGE (Tensiune anod) | Mufă măsurare FIL HIGH (Bias max) |
| E | Buton DEFLECTOR (Setare tensiune) | Mufă măsurare GND (Masă/Referință) |
| F | Buton FARADAY (Setare tensiune) | Alimentare (Comutator & Siguranțe) |
| G | LED STATUS (Conexiune USB) | Șurub Împământare (Protecție) |
| H | LED ACTIVE (Activitate USB) | Conexiune VACUUM INTERLOCK / STATUS |
| I | LED POWER (Alimentare sistem) | Mufă măsurare FIL LOW (Bias min) |
| J | LED FILAMENT OK | Conexiune CAGE (Tensiune anod) |
| K | LED INTERLOCK OK | Conexiune FARADAY (Tensiune Faraday) |
| L | LED MEASURE (Măsurare activă) | Interfață Senzor (Conexiune principală) |

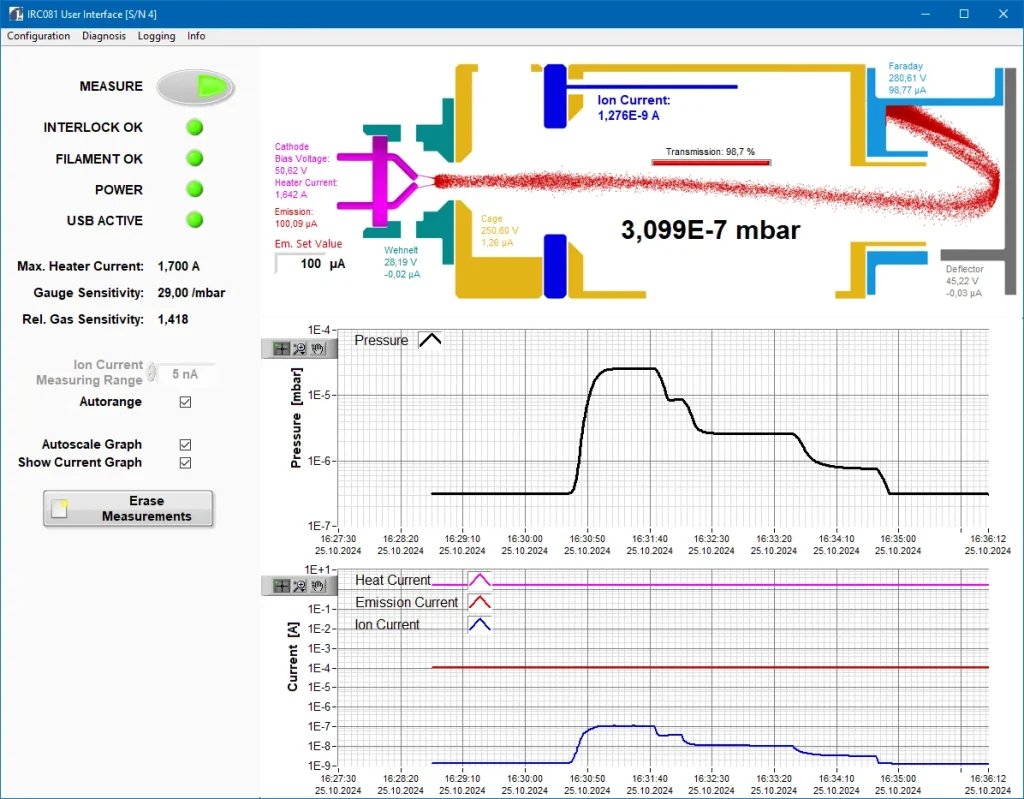

Interfață utilizator
Fereastra dumneavoastră unică de control prin intermediul interfeței utilizator IRC081
- Control pornit/oprit al măsurării
- Controlul curentului de emisie
- Afișaj complet cu valoarea presiunii, valorile setate ale tensiunii, valorile curentului măsurate, rata de transmisie
- Afișaj grafic al presiunii curente și al valorilor curentului
- Configurare manuală sau automată a intervalului de măsurare a curentului ionic
- Afișaj pentru corecția tipului de gaz și sensibilitate (configurabil)
- Afișaj pentru interblocare și starea sistemului
- Zonă de mesaje de avertizare și instrucțiuni

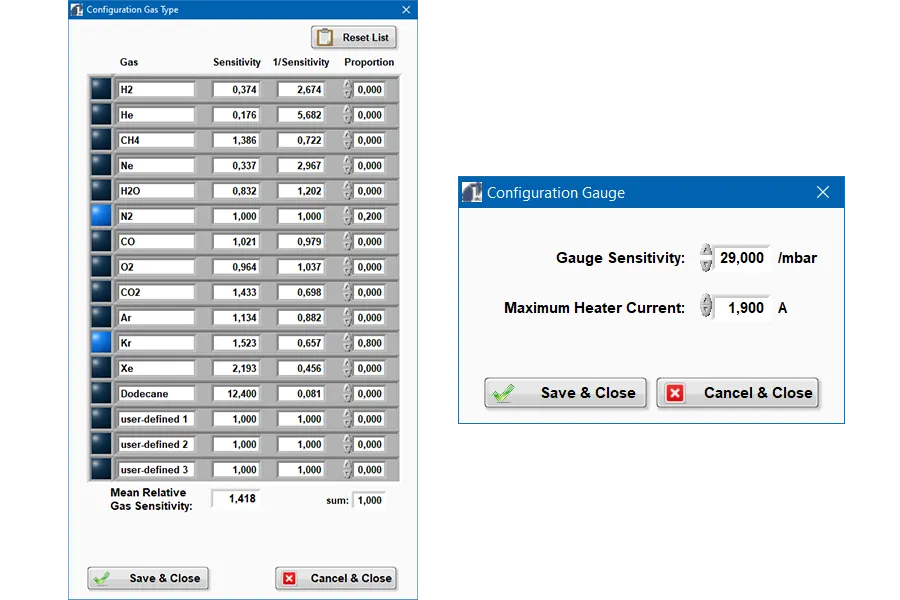

Configurație completă a manometrului
- Tip de gaz
- Sensibilitate senzor (mbar-1)
- Curent maxim al încălzitorului cu filament

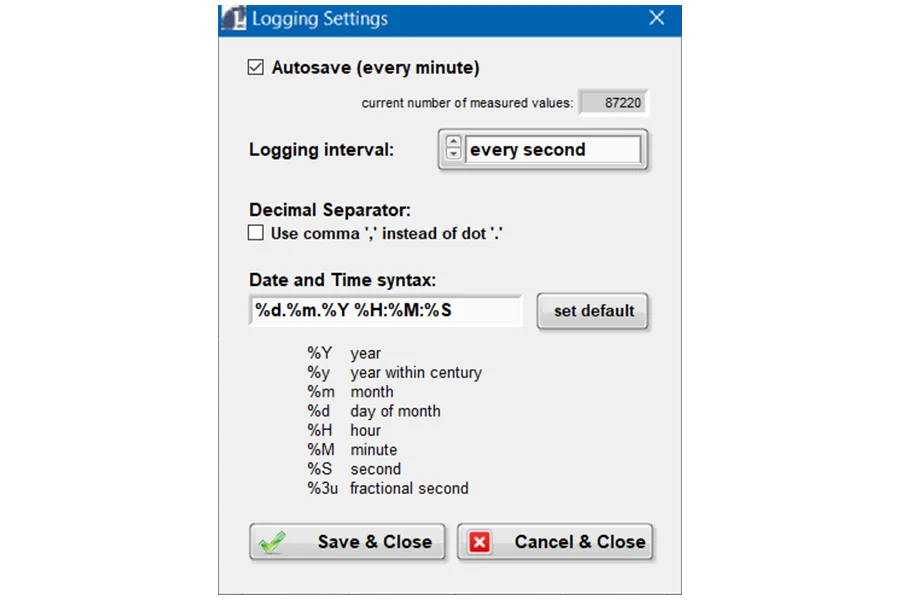

Stocare date
- Meniul setărilor de înregistrare
| IRC081 | |
|---|---|
| Canal de măsurare | 1 |
| Rată de măsurare | 1 s-1 |
| Interfață utilizator | Panou frontal, Software PC |
| Control manual | 5 butoane rotative (knobs) |
| Control de la distanță | via USB 2.0 cu software-ul "IRC081 user interface" |
| Interval de măsurare | <1 x 10-8 ... 1 x 10-4 mbar |
| Unități de măsură (selectabile) | mbar, Torr, Pa |
| Conexiuni Controller | |
| Către colectorul de ioni al senzorului | Baionetă (BNC) |
| Către interfața de control a senzorului | Push-pull cu autoblocare, 7 pini |
| Port vacuum interlock / status | 1 × D-sub 9 pini |
| Semnale intrare / ieșire disponibile | 1 × status senzori, 1 × vacuum interlock extern |
| Mufe analogice de măsurare | 7 (2x filament, Wehnelt, anod, deflector, Faraday, GND) |
| Interfață (digitală) | USB 2.0 |
| Alimentare și Mediu | |
| Sursă de alimentare | 100 ... 240 V (ac) |
| Frecvență | 50 ... 60 Hz |
| Temperatură de operare | +5 ... +40 °C |
