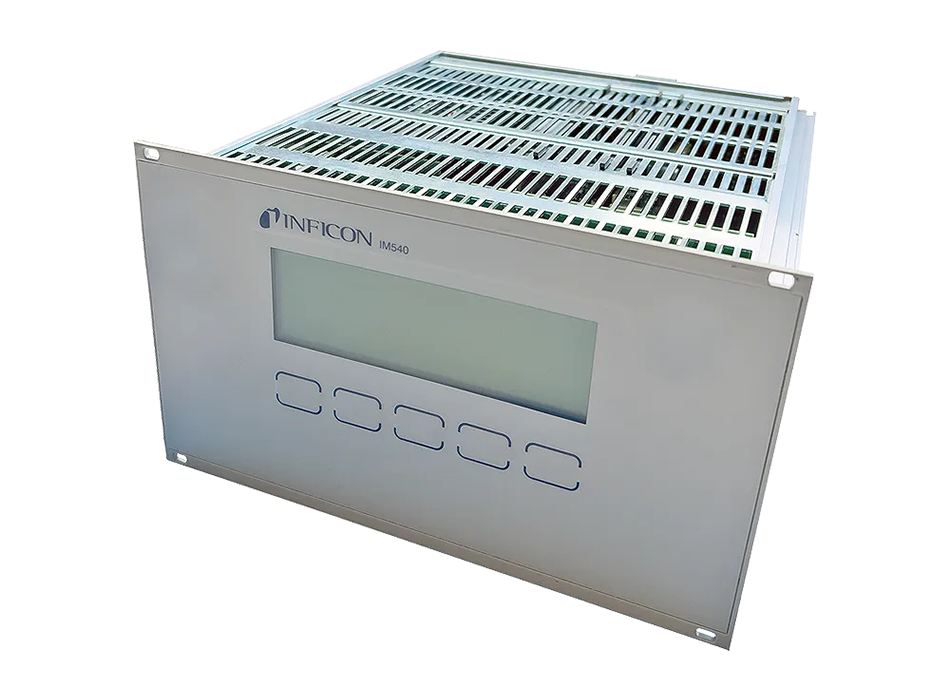

IM540
Controler pasiv versatil pentru manometru cu ionizare cu catod cald
Controlerul pentru manometru cu vacuum IM540 este un controler versatil pentru manometru cu ionizare care oferă măsurare și control complet al vacuumului în intervalul 10-12 mbar și presiunea atmosferică. În funcție de aplicație și de nevoile utilizatorului, IM540 este soluția unică, deoarece poate combina până la 4 principii diferite de măsurare a vacuumului – Pirani, diafragmă capacitivă, Bayard-Alpert și Extractor. Acest controler permite o integrare fiabilă și completă în sisteme complexe de control al proceselor.
Avantaje
- Suportă funcționarea manometrelor de ionizare cu catod cald IE414 (Bayard-Alpert) și IE514 (extractor)
- Pot fi conectate și operate două manometre active din liniile de manometre active PSG5xx (Pirani) și CDG (diafragmă capacitivă)
- Operare simplă cu afișaj ghidat prin meniu pentru parametri, senzori sau setări generale
- Interfață de comunicație RS232 încorporată, placă de interfață PROFIBUS DP opțională (IF 540 P)
- Două puncte de referință (opțional 7) cu histerezis reglabil
- Convertor A/D de înaltă rezoluție – 16 biți
- 2 ieșiri programabile pentru înregistrator grafic de la 0 la 10 V
Prezentare generală a manometrelor
| Model Senzor | Principiu de Măsurare | Interval de Presiune | Temperatură de Coacere (Bake-out) |
|---|---|---|---|
| IE414 | Bayard-Alpert, ionizare cu catod cald | 2×10-11 ... 1×10-2 mbar | ≤ 400 °C |
| IE514 | Extractor, ionizare cu catod cald | 2×10-12 ... 1×10-4 mbar | ≤ 400 °C |
| PSG50x, PSG51x-S | Pirani (tip senzor activ) | 8×10-4 mbar până la ATM | ≤ 80 / 250 °C (în funcție de model) |
| CDG025D, CDG045D | Capacitiv cu diafragmă (tip senzor activ) | 4 decade de presiune selectabile | În funcție de model |
Configurații de măsurare
| Configurație Canale | Principiu Măsurare | Modele de Senzori Compatibili |
|---|---|---|
| Canal 1 sau 2 | Ionizare cu catod cald |
IE414 (Bayard-Alpert) sau IE514 (Extractor) *Doi senzori pot fi conectați simultan cu comutare automată (operare de rezervă/backup). |
| Canal 3 + 4 | Senzori activi: Pirani Capacitivi cu diafragmă |
PSG50x, PSG510x CDG025D, CDG045D |
Placă de interfață
| IF 540 P | |
|---|---|
| Protocol de comunicare | Interfață PROFIBUS și relee (1.5 A) |
| IM540 | |
|---|---|
| Canale de măsurare | 3 |
| Afișaj | LCD, iluminare LED |
| Rată de afișare | 4 s-1 |
| Interval de măsurare | 1 x 10-12 ... 1100 mbar |
| Unități de măsură (selectabile) | mbar, Torr, Pa, hPa, Micron, V |
| Comutare interval de măsurare | Automată sau pre-selectare decadă |
| Ieșiri înregistrator (Chart recorder) | Logaritmică 0 - 10 V (1 V / decadă) sau liniară 0 - 10 V |
| Interfață | RS232C, PROFIBUS (cu modul IF540P) |
| Praguri de comutare (operare simplă sau interval) |
2 cu contact de comutare flotant |
| Alimentare și Mediu | |
| Tensiune de alimentare | 90 ... 264 V (ac) |
| Frecvență | 47 ... 63 Hz |
| Temperatură de operare | +5 ... +40°C |
