De la niveluri brute la ultra-înalte. Acoperind toate standardele principale de conectare, puteți obține de la noi sistemul complet de vid!
Indiferent de nivelul de vid pe care îl aveți, vă putem oferi o gamă largă de componente pentru conectarea sistemului.
Avantaje pe scurt:
Disponibilitatea tuturor componentelor într-un termen scurt.
Ambalaj ecologic și sigur.
Compatibilitate cu flanșele existente ale aceluiași sistem.
Etanșeitate ridicată până la rate de scurgere de 1x 10-9 mbar x l/s; toate componentele sunt supuse unui test de etanșeitate cu heliu.
Rate scăzute de degazare ale materialelor prin: -Alegerea calității corecte a materialului, special pentru aparatura de vid; – Metode de curățare excelente.
Documentație disponibilă pentru toate componentele.
ISO-KF
Conexiunea ISO-KF a fost dezvoltată de Leybold și este acum principalul tip de flanșă utilizat pentru fitinguri mici (până la 50 mm diametru interior) în întreaga lume, în orice aplicație de vid.
Permite montarea și înlocuirea rapidă a componentelor în sistemele de vid prin intermediul clemelor sale cu eliberare rapidă, de unde și denumirea alternativă, QF, Quick Flanch (Flanșă Rapidă).
Fiecare conexiune constă din două flanșe ISO-KF simetrice, un inel de etanșare cu garnitură O-ring și un inel de strângere. Conexiunile ISO-KF etanșe la vid ridicat pot fi realizate fără utilizarea de unelte, pur și simplu prin rotirea piuliței fluture a inelului de strângere.
De obicei, este potrivită pentru presiuni de până la 10-7 mbar/torr, capabilă să reziste la presiuni de până la 5 bar și poate fi coaptă până la 200 °C atunci când se utilizează etanșări metalice sau 150 °C atunci când se utilizează garnituri FPM.
Principala caracteristică este însă viteza de asamblare, fără a fi necesare unelte pentru a asigura o etanșare etanșă la vid.
ISO-K/ISO-F
Pentru diametre mai mari, veți găsi de obicei fitinguri ISO-K și ISO-F.
- Fitingurile ISO-K sunt adesea preferate, deoarece clemele pot fi poziționate în orice punct din jurul flanșei, mai degrabă decât în puncte fixe de prindere cu șuruburi.
- Flanșele ISO-F se găsesc atunci când flanșa este utilizată și ca element structural, datorită rezistenței lor sporite.
Aceste tipuri de flanșe variază de la diametre interioare de la DN 63 până la DN 630 (deci diametre ale tuburilor de la 70 la 650 mm). Deoarece inelul de centrare poate fi introdus ferm în canelura de centrare a flanșei, chiar și conexiunile orizontale se montează rapid și ușor.
Cu acest tip de conexiune, se pot obține presiuni de până la 10-9 mbar atunci când se utilizează garnituri metalice. Din nou, se pot obține temperaturi de coacere de până la 200 °C atunci când se utilizează flanșe metalice și 150 °C atunci când se utilizează FPM.
CF
Conexiunea cu flanșă CF constă din două flanșe geometric identice, cu o garnitură plană din cupru OFHC, șuruburi, piulițe și șaibe.
Componentele CF sunt fabricate din tipuri selectate de oțel inoxidabil rezistente la coroziune. Acest tip de etanșare este foarte puternic și este motivul pentru care flanșele CF sunt utilizate atunci când este nevoie să se atingă presiuni UHV, care necesită și coacere (potrivit pentru etanșarea integrală din metal).
Toate componentele sunt sudate în interior pentru a preveni de la început orice fisuri sau găuri care ar putea constitui o așa-numită scurgere virtuală.
Disponibile în dimensiuni de la DN 16 CF la DN 250 CF (ID 16 mm până la 250 mm), acestea se găsesc adesea pe manometre, pompe de ioni și pompe turbomoleculare utilizate pentru a atinge presiuni de vid ultra-înalte.
Tranziții
Necesitatea de a controla interiorul și de a transfera puterea către vid este gestionată prin intermediul unor tranziții.

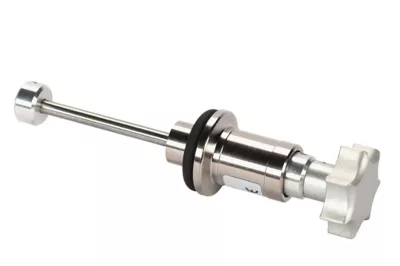

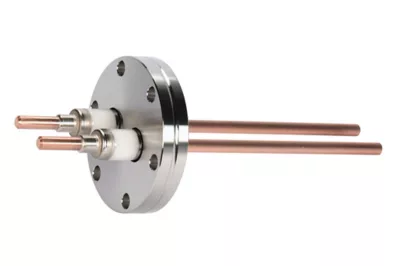

Avem o gamă de tranziții standard și de curent ridicat. Avem apoi o gamă de tranziții rotative, pentru lichide, rotative/liniare pentru a transfera forța/obiectele în sistemul de vid.
