GRAPHIX
Controler activ de ecartament de înaltă performanță
Unități de operare pentru senzori activi
Pentru a integra senzorii activi în controlerele de sistem sunt necesare instrumente suplimentare de afișare și operare. Acestea furnizează emițătoarelor tensiunea de alimentare necesară sau pentru a afișa local valorile măsurate. Pentru astfel de aplicații, Leybold oferă diferite instrumente. Linia DISPLAY de bază și linia GRAPHIX avansată sunt concepute fiecare pentru o gamă largă de aplicații.

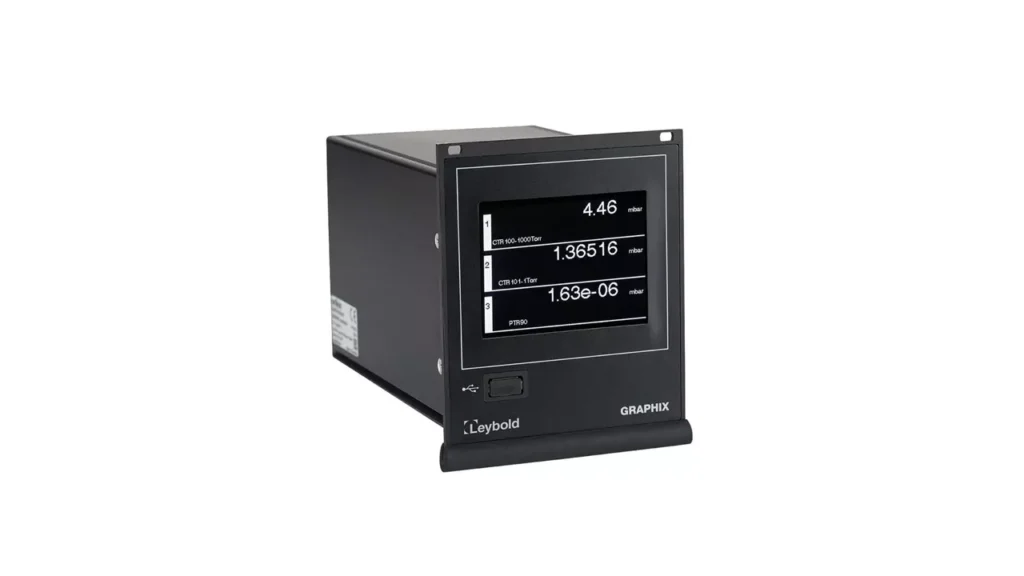

Seria GRAPHIX
Controlerele de vid GRAPHIX sunt controlere universale pentru conectarea senzorilor activi de vid pentru măsurători directe de presiune în intervalul de la 10-10 mbar până la 2000 mbar. Acestea acoperă citirea și controlul presiunii pentru majoritatea proceselor de vid și pot fi utilizate în mai multe aplicații.
Aceste controlere active de manometru sunt afișaje universale cu 1, 2 sau 3 canale și unități de operare cu afișare persistentă a tuturor canalelor de măsurare, potrivite pentru senzorii activi din seria THERMOVAC TTR, seria CERAVAC CTR, senzorii liniari din seria DU, seria PENNINGVAC PTR și seria IONIVAC ITR.
Ușor și intuitiv
Cu controlerele GRAPHIX puteți controla cu ușurință întregul sistem de vid. Operarea este simplă, cu o soluție plug & play ușoară.
Ecranul tactil de 3,5” are o interfață de meniu intuitivă și un afișaj grafic al intervalului de date măsurate, text standard cu 3 linii, grafic și cadran mare. Controlerul poate configura intrările fiecărui manometru pentru a citi în mbar, torr, micron, pascal sau psi și poate aplica, de asemenea, factori de corecție a gazului pentru a oferi citiri reale ale presiunii manometrelor dependente de gaz.
La controler se pot conecta manometre de vid active alternative, trebuie doar să introduceți scalarea și intervalul de tensiune, iar acesta poate apoi citi ieșirea.
Universal
Unitatea este considerată universală, cu o alimentare de intrare de 100-240 V, permițând instalarea ușoară în sisteme din întreaga lume. Având în vedere acest lucru, controlerul poate fi setat în zece limbi pentru o utilizare ușoară de către toți, inclusiv engleză, germană, italiană, franceză, chineză, japoneză și multe altele. Instalarea controlerului se poate face fie prin montare în rack (1/4 19" 3 HU), fie pur și simplu plasată pe o bancă de lucru.
Analogic și digital
Controlerul are atât o interfață analogică, cât și una digitală (cu rată baud reglabilă) pentru integrarea în rețeaua dumneavoastră. De asemenea, are înregistrare de date încorporată, cu extragere disponibilă prin portul USB montat frontal pentru acces facil dacă unitatea este montată în rack. De asemenea, este posibil să conectați alte vacuometre liniare, setând parametrii prin intermediul interfeței cu ecran tactil.
- Înregistrare de date internă și externă (port USB pe frontal) pentru configurare și date de măsurare în timp real
- Interval de afișare de la 1 x 10⁻¹ la 2000 mbar
- 3 ieșiri separate pentru înregistrator grafic de la 0 la 10 V pentru fiecare canal de măsurare (ieșire analogică)
- Interfață RS 232 C / RS 485 C cu rată baud reglabilă
- Afișaj selectabil între mbar, torr, micron, pascal sau psi
- Ecran tactil TFT de 3,5“ cu interfață intuitivă, instalare compactă și carcasă de laborator (1/4 19" 3 HU)
