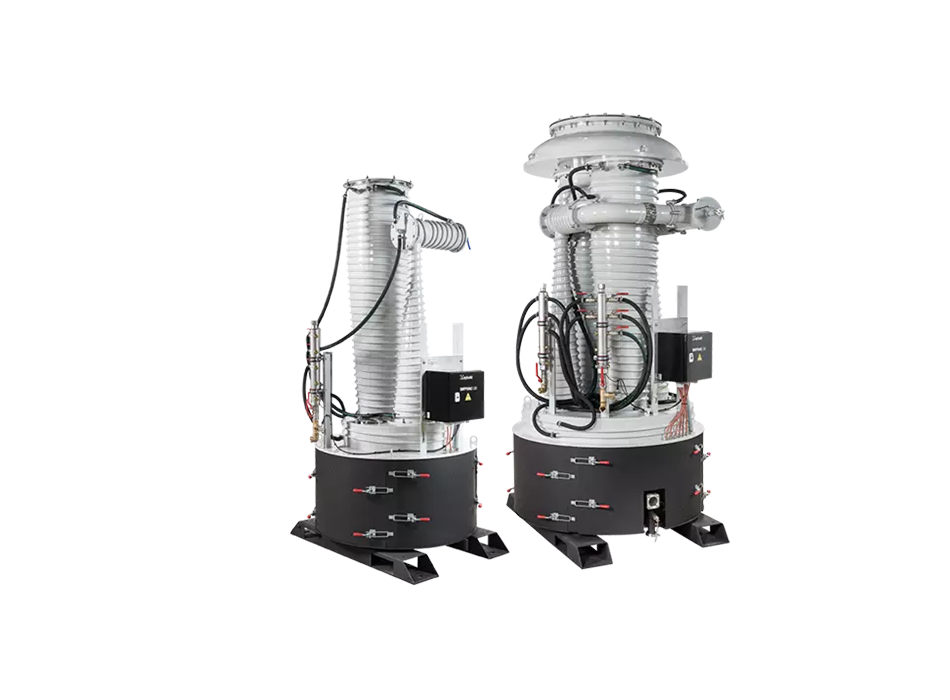

DIFFVAC OB Oil vapor booster pumps
Performanță mai bună pentru aplicații dificile cu pompe de amplificare a vaporilor de ulei
Pompele de amplificare a vaporilor de ulei din seria DIFFVAC OB de la Leybold reprezintă un nou nivel de productivitate și robustețe pentru piața industrială. Ideale chiar și pentru cele mai dificile aplicații, seria DIFFVAC OB asigură o întreținere ușoară și performanțe ridicate în vid. Fiind pompe de amplificare a vaporilor de ulei, acestea funcționează întotdeauna împreună cu pompe de vid. Sunt răcite cu apă și construite pe principiul difuziei uleiului și sunt utilizate pentru evacuarea camerelor de vid.
Pompele de amplificare a vaporilor de ulei din seria DIFFVAC OB sunt ideale pentru procesele în care aveți nevoie de viteză de pompare și debite de gaz, care nu ar putea fi acoperite de pompele mecanice de amplificare. Conceptul de încălzire directă asigură un timp de încălzire rapid, iar volumul mare de ulei un timp de așteptare lung. Chiar și praful și murdăria nu au nicio influență asupra performanței de vid a seriei OB. Drenarea rezervorului de nămol permite, de asemenea, îndepărtarea prafului acumulat pentru operațiuni mai curate și o întreținere mai ușoară.
Cu cât aplicația este mai dificilă, cu atât standardele de siguranță sunt mai ridicate – pompele de amplificare a vaporilor de ulei din seria DIFFVAC OB asigură o siguranță mai bună cu monitorizarea implicită a temperaturii uleiului și a încălzitorului.
Caracteristicile seriei DIFFVAC OB
- Viteze mari de pompare în intervalul 10-2 până la 10-3 mbar.
- Construcție robustăcu flanșe de conectare din oțel standard.
- Sisteme avansate de duze din metal ușor.
- Cutia de borne electrică alimentează centralizat cu energie și protejează inserțiile de încălzire.
- Întreținere ușoară și timp de funcționare extins al uleiului și încălzitoarelor.
- Robustă și cu durată lungă de viață.
- Componentele pompei (de exemplu, elementele de încălzire, corpul de difuzie, corpul jetului) sunt similare pentru toate dimensiunile OB și pot fi schimbate cu ușurință.
Avantajele utilizatorului
Orientat spre performanță
Economisire de energie cu module EEC și manta izolatoare
Monitorizare îmbunătățită a temperaturii uleiului și a încălzitorului
Siguranță sporită
O privire mai atentă asupra componentelor
Pompele de pompare a uleiului OB oferă funcții pentru a vă impulsiona procesele la nivelul următor.
Combinație de jet și etapă de difuzie
Designul special cu mai multe sisteme de duze cu patru etape (etape de difuzie) în combinație cu o etapă de jet duce la viteze mari de pompare și debit de gaz în procese dure.
- Viteză de pompare stabilă în intervalele de presiune de funcționare
- Toleranță mare la vid
- Debite mari de gaz
- Rezistență ridicată la murdărie
- Timp rapid de încălzire
Design modular
Seria OB oferă un design modular al etajelor pompei și al etajului cu jet. Diferitele etaje modulare sunt utilizabile chiar dacă se efectuează service pentru una dintre ele.
- Stabilitate
- Ușor de întreținut
- Cantitate mică și ușor de gestionat pentru piese de schimb
Design cu încălzitor direct
Designul încălzitorului direct al seriei OB transferă energia în fluidul uleios și asigură un timp de încălzire rapid și un necesar redus de putere.
- Durată lungă de viață a uleiului
- Schimbare ușoară a cartușelor încălzitorului
Controlul eficienței energetice
Economisiri de energie de până la 30% fără pierderi de performanță ale pompei
Pompele Leybold OB necesită o anumită temperatură minimă a uleiului pentru funcționare. Fără un controler, 100% din puterea de încălzire instalată este utilizată constant pentru încălzirea uleiului. Controlerul inovator de eficiență energetică de la Leybold pentru pompele de difuzie reduce consumul de energie cu până la 30%, deoarece puterea furnizată este redusă semnificativ după ce pompa a atins temperatura de funcționare. Economii suplimentare rezultă din utilizarea modului standby la o temperatură redusă.
- Eficiență energetică îmbunătățită
- Timp de funcționare crescut al uleiului și al cartușelor de încălzire
Rezervor mare de ulei
Golirea rezervorului de nămol permite îndepărtarea prafului acumulat pentru operațiuni mai curate și o întreținere mai ușoară.
Cutia de borne
Cutia de borne electrică alimentează centralizat cu energie și are o protecție individuală cu siguranțe.
| Specificații Tehnice | U.M. | OB 400 | OB 630 |
|---|---|---|---|
| Viteză de pompare pentru aer | l/s | 6.000 | 12.000 |
| Presiune de pre-vid (FV) max. admisă | mbar | 0.6 | |
| Interval de lucru | mbar | 10-4 – 10-2 | |
| Timp de încălzire | min | aprox. 50 | |
| Putere nominală | kW | 8 | 24 |
| Dimensiuni (diametru x înălțime) | mm | 2414 x 1090 x 1250 | 2682 x 1305 x 1400 |
| Greutate | kg | 550 | 1.300 |
| Flanșă admisie (ISO-F) | - | DN 400 | DN 630 |
| Flanșă evacuare (ISO-K) | - | DN 160 | |
Amplificatoarele de vapori de ulei din seria OB sunt potrivite pentru funcționarea în aplicații industriale și de vid brut:
- Topire prin inducție în vid
- Degazare prin inducție în vid
