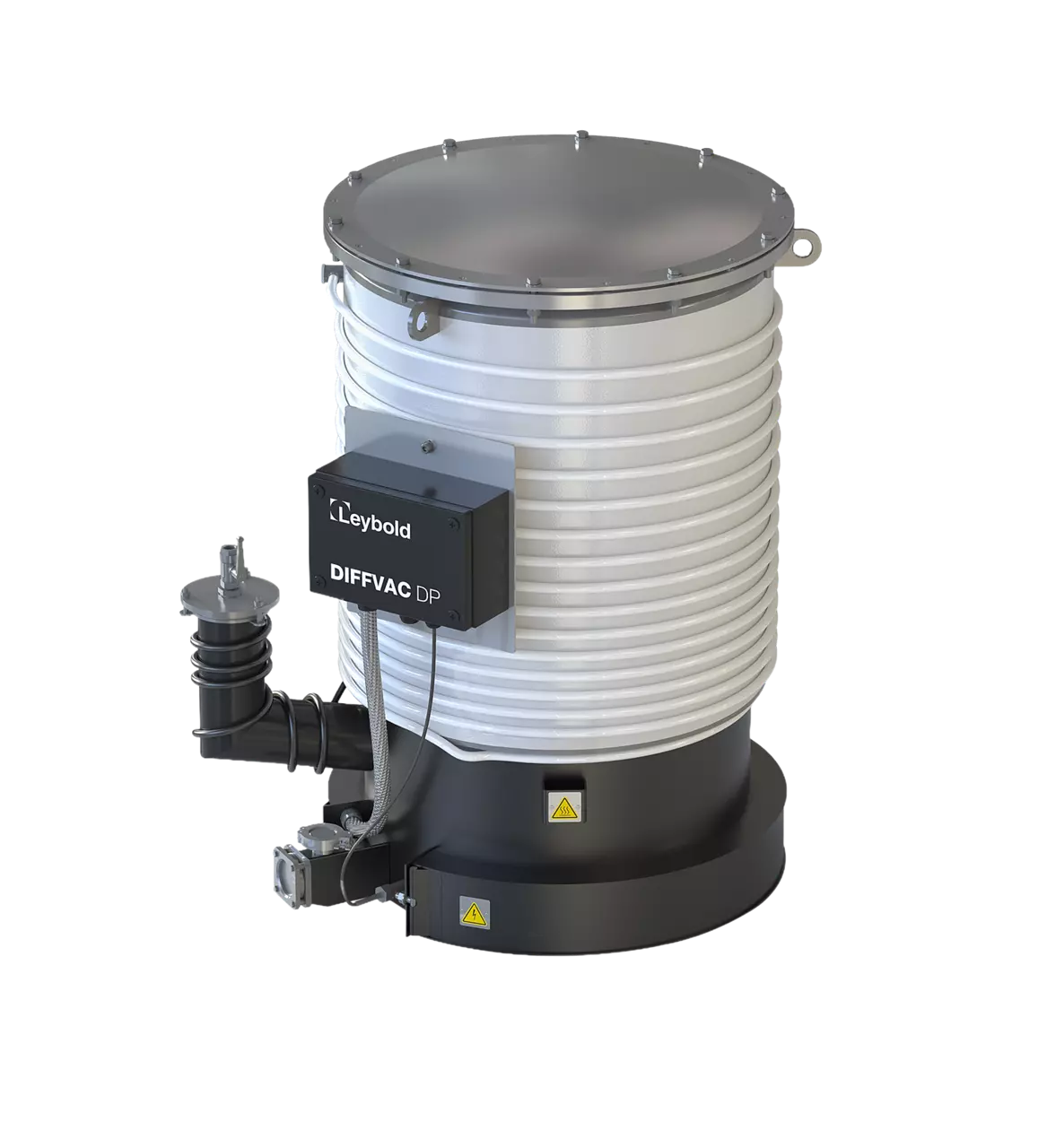

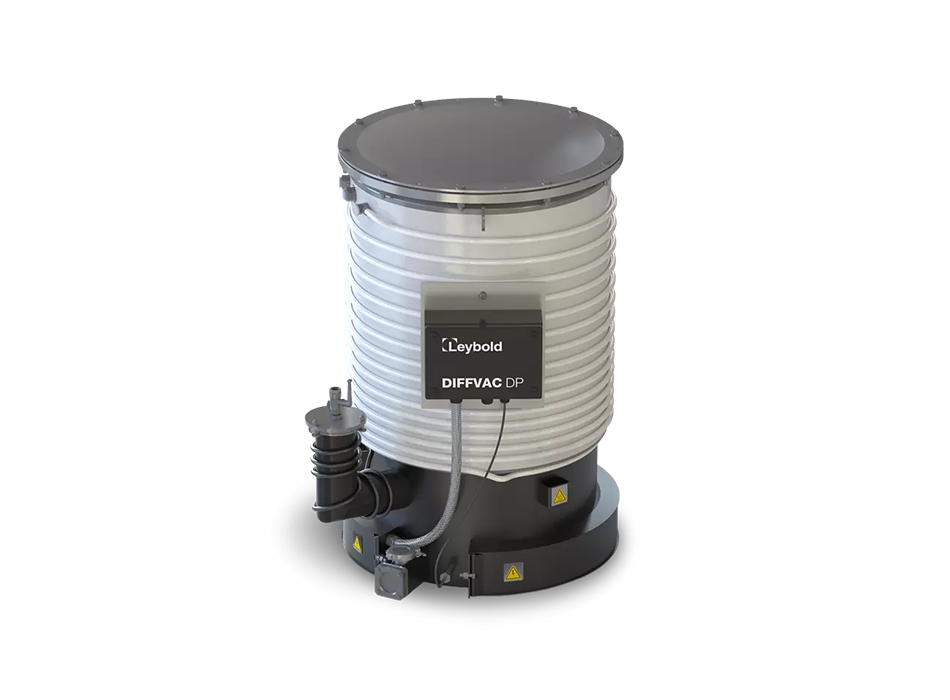

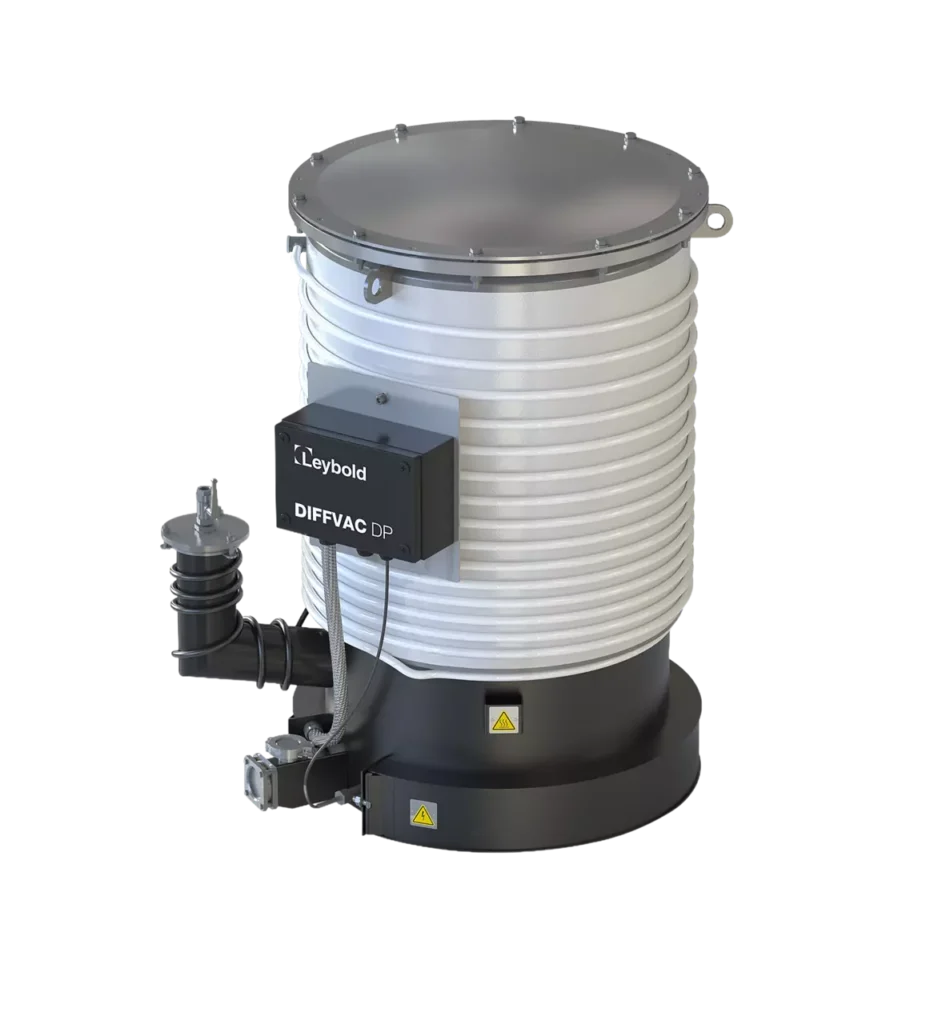

DIFFVAC DP Oil diffusion vacuum pumps
Pompe de difuzie a uleiului cu vid înalt și performanță ridicată
Gama de pompe de difuzie a uleiului Leybold produce vid înalt și funcționează cu un flux rapid de fluid de pompă sub formă de vapori (vapori de ulei). Seria DIFFVAC DP reprezintă cea mai actualizată generație de pompe de difuzie. Noul design avansat al acestor pompe de vid este conceput pentru o eficiență energetică, robustețe și timp de funcționare mai mari. În plus, prin combinarea vitezei excelente de pompare și a debitului ridicat, seria DP ține cont de valoarea pentru client. Acestea ating cele mai mari viteze de pompare în intervale de presiune de la 10⁻² la 10⁻² mbar.
Caracteristicile generale, cum ar fi viteza mare de pompare și vidul înalt, debitul mare de gaz al pompelor noastre de difuzie a uleiului și refluxul redus de ulei, le fac o soluție fiabilă pentru mai multe aplicații. Sunt utilizate în tehnologia de vid înalt pentru a evacua camerele de vid. Pompele au, de asemenea, opțiuni de eficiență energetică, cum ar fi Controlerul de Eficiență Energetică (EEC), pentru a reduce amprenta de carbon.
Pompele de difuzie a uleiului din seria DP necesită, de asemenea, o întreținere redusă datorită lipsei de uzură cauzată de piesele rotative. Pompa se concentrează, de asemenea, pe siguranță, cu monitorizarea implicită a temperaturii uleiului și a încălzitorului. Senzorul termostatului din inserțiile de încălzire o oprește imediat ce temperatura depășește valoarea prestabilită – acest lucru protejează pompa și întregul proces.
Caracteristici ale seriei DIFFVAC DP
- Senzor Pt100 pentru monitorizarea pompei, pentru monitorizarea temperaturii uleiului și a încălzitorului, în vederea extinderii controlului procesului
- Pregătire pentru IoT în combinație cu economiile de energie EEC*
- Fiecare siguranță individuală protejată în cutia de borne
- Proces simplu de schimbare a cartușelor de încălzire și întreținere ușoară.
- Gamă largă de accesorii disponibile
- Cablare electrică flexibilă pentru utilizare la nivel mondial
- Electronică conformă CE
- Vid înalt stabil
- Toleranță ridicată la vid
Avantajele utilizatorului
Senzori noi incluși standard pentru un plus de siguranță
Design simplu „plug and play”
Economii de energie de până la 30% cu sistemul EEC
Economii de energie de până la 20% datorită izolației îmbunătățite
Durată de viață prelungită pentru ulei și încălzitoare
Întreținere mai ușoară
O privire mai atentă asupra componentelor
Linia DIFFVAC DP are câteva atribute benefice care vă susțin procesele și aplicațiile.
Sistem de duze cu patru etape
Pompele DP sunt echipate cu un sistem de duze cu patru etape, fabricat din aliaj ușor și un deflector integrat cu capac rece în partea superioară, pentru a minimiza refluxul de ulei în procesul dumneavoastră.
- Refluxul minim de ulei
- Design optimizat al duzei pentru performanțe ridicate ale pompei
Deflector cu capac rece și deflector de vid anterior
Pentru a preveni curgerea fluidului înapoi în camera de vid, pompele din seria DP sunt echipate cu un deflector cu capac rece răcit cu apă în zona orificiului de admisie cu vid înalt.
Un deflector de vid anterior răcit cu apă, situat pe partea de vid anterior, previne eficient pătrunderea fluidului în unitatea de vid anterior.
- Parametri de proces mai buni prin reducerea refluxului de ulei
- Cicluri de întreținere lungi prin mai puțin ulei în pompa de vid anterior
- Durata lungă de viață a uleiului
Principiul radiatorului încălzitorului Leybold
Principiul de încălzire al pompelor de difuzie a uleiului DP funcționează ca un radiator direct în fluidul uleios. Prin aceasta, se asigură un transfer direct de energie în fluidul uleios, ceea ce duce la timpi de încălzire mai rapizi și, prin urmare, la un necesar de energie mai mic în proces.
- Timp rapid de încălzire
- Durata lungă de viață a uleiului
- Ușor de întreținut
Cartușe de încălzire
Cartușele de încălzire pot fi ușor înlocuite atunci când este necesar. Nu este necesară demontarea pompei pentru a face acest lucru.
- Schimbare rapidă a cartușei de încălzire
- O mai bună integrare în procesele dumneavoastră
Termostat
Pentru a proteja elementul de încălzire, pe elementul de încălzire, care iese din fluid, este atașat un senzor de termostat; acesta va opri încălzitoarele pompei imediat ce temperatura setată la termostatul de siguranță este depășită. Întrerupătorul de protecție la supraîncălzire trebuie integrat în sistemul de control, astfel încât să întrerupă în siguranță alimentarea cu energie electrică.
- Siguranță ridicată pentru aplicațiile dumneavoastră
- Cicluri lungi de întreținere
- Durata de viață crescută a pompei dumneavoastră
Controlul Eficienței Energetice (CEE)
Economisiri de energie de până la 30% fără pierderi de performanță ale pompei
Pompele de difuzie a uleiului necesită o anumită temperatură minimă a uleiului pentru funcționare. În mod obișnuit, 100% din puterea de încălzire instalată este utilizată constant. Unitatea inovatoare de control al eficienței energetice Leybold pentru pompele de difuzie reduce consumul de energie cu până la 30%, deoarece puterea furnizată este redusă semnificativ după ce pompa a atins temperatura de funcționare. Economii suplimentare rezultă din utilizarea modului standby la o temperatură redusă. Economii suplimentare pentru sistemele de răcire cu chiller datorită controlului căldurii care se oprește la o anumită temperatură.
- Durata de viață crescută a cartușelor de ulei și încălzire
- Confort excelent în operare și utilizare simplă
- Retur rapid al investiției (< 2 ani)
- Monitorizare vizuală simplă a parametrilor
- Interfață USB și Ethernet
| Specificații Tehnice | U.M. | DP 12K | DP 20K | DP 30K | DP 50K |
|---|---|---|---|---|---|
| Viteză de pompare pentru Aer | l/s | 8.900 | 16.000 | 24.000 | 41.000 |
| Viteză de pompare pentru He | l/s | 12.000 | 20.000 | 30.000 | 50.000 |
| Presiune de pre-vid (FV) max. admisă | mbar | 0.5 | 0.5 | 0.5 | 0.5 |
| Interval de lucru | mbar | 10-3 – 10-7 | 10-3 – 10-7 | 10-3 – 10-7 | 10-3 – 10-7 |
| Timp de încălzire | min | 30 | 30 | 30 | 30 |
| Putere nominală | kW | 7.2 | 12 | 18 | 24 |
| Dimensiuni (diametru x înălțime) | mm | max. 550 x 940 | max. 750 x 1130 | max. 920 x 1450 | max. 1120 x 1880 |
| Greutate | kg | 150 | 250 | 410 | 600 |
| Flanșă admisie | - | DN500 ISO-K | DN 630 ISO-F | DN800 ISO-F | DN1000 ISO-F |
| Flanșă evacuare | - | DN100 ISO-K | DN100 ISO-K | DN160 ISO-K | DN160 ISO-K |
Pompele de difuzie a uleiului din seria DP sunt potrivite pentru funcționarea în aplicații industriale precum:
- Acoperire în vid
- Metalurgie
- Cuptoare în vid
- Uscare în vid
- Simulare spațială
- Cercetare și dezvoltare
- Inginerie mecanică
