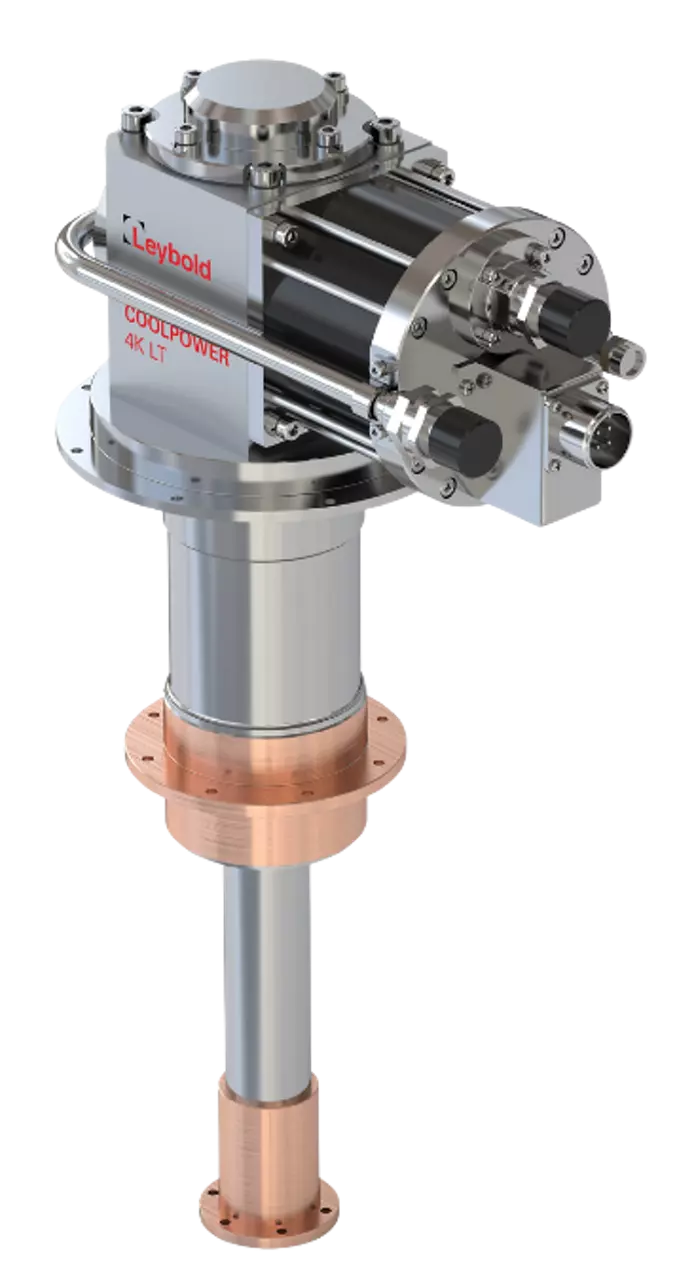

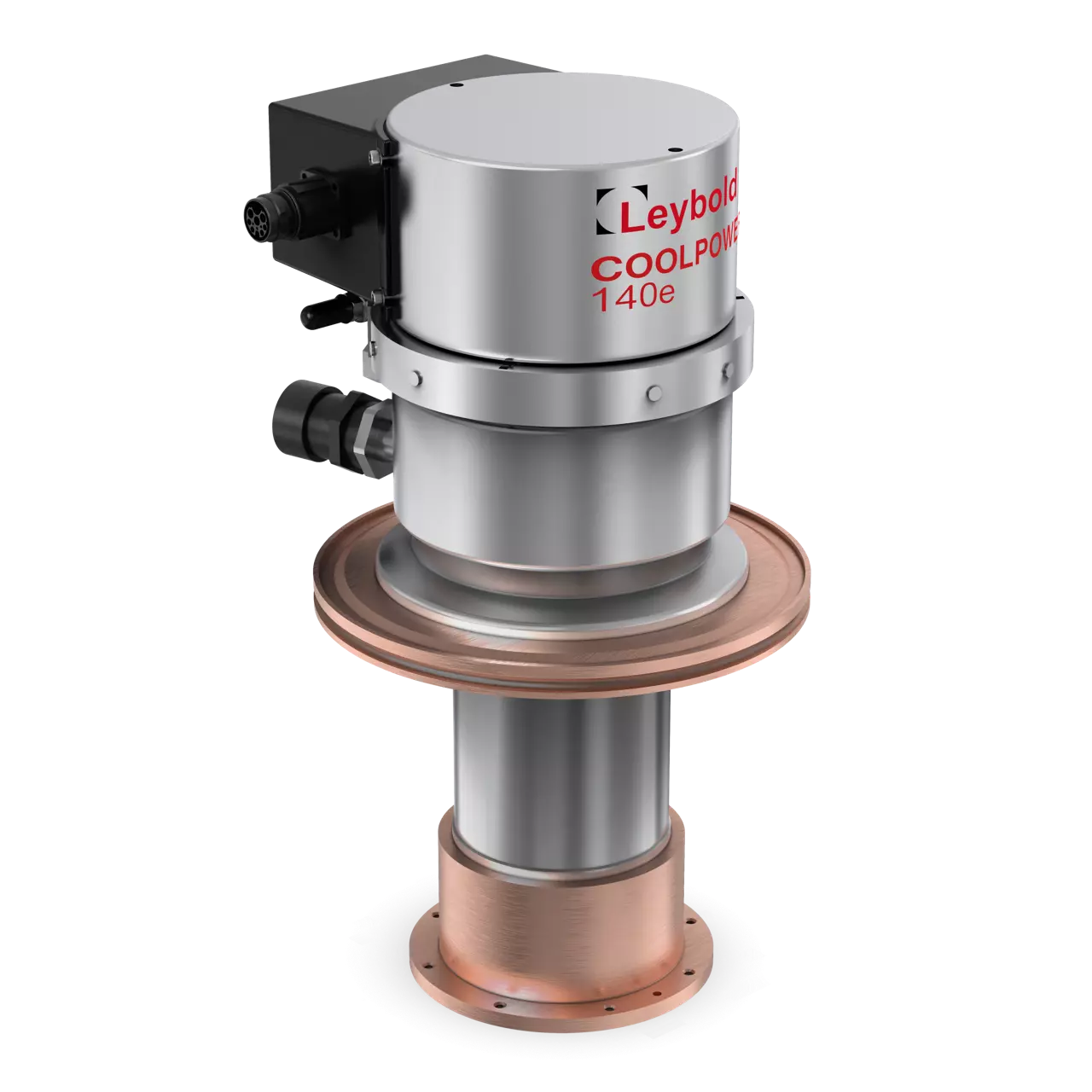

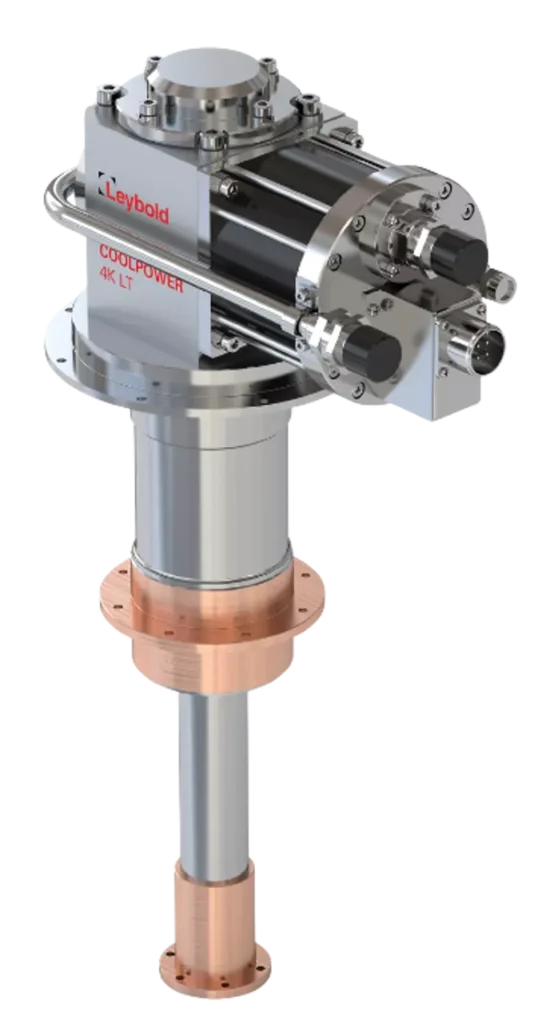

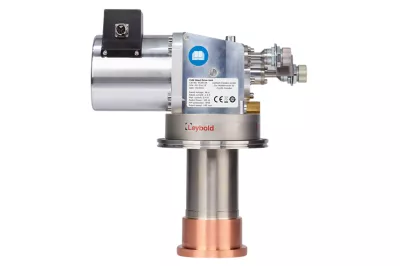

COOLPOWER e – Cold heads

Frigidere criogenice pentru sisteme de răcire

Frigidere/capete reci cu răcire pe gaz

Frigiderele/capetele reci din seria COOLPOWER e sunt mașini de răcire pe gaz care funcționează pe baza unui ciclu termodinamic pentru a produce temperaturi criogenice.

Capetele reci COOLPOWER e sunt unitățile de bază pentru pompele criogenice din seria COOLVAC e.

Frigiderele care funcționează conform principiului Gifford/McMahon au avut succes față de alte metode de răcire a pompelor criogenice și aplicații criogenice. Astfel de răcitoare sunt produse și utilizate de Leybold.

Capetele reci constau în esență din trei module:

Un modul de acționare
O unitate de deplasare
Etapa (etapele) de cap rece.

Prima etapă a capului rece se răcește până la ~ 45 K până la 80 K, în funcție de condițiile de funcționare și de model. În a doua etapă se ating temperaturi de funcționare de până la 2,7 K. Ambele etape sunt fabricate din cupru cu conductivitate termică ridicată pentru a utiliza optim capacitatea frigorifică disponibilă.

Pentru capetele reci acționate pneumatic, sistemul de acționare pneumatică pentru deplasator constă din doar două componente mobile mecanic: supapa de control rotativă și motorul pas cu pas care acționează supapa de control.

În cazul capetelor reci acționate mecanic, mișcarea unității de deplasare este controlată automat prin intermediul unei manivele, ceea ce duce la niveluri scăzute de vibrații.

Gama standard de capete reci COOLPOWER e cu o singură și două etape se potrivește unei game largi de aplicații.

Leybold oferă frigidere cu puteri frigorifice utilizabile de la 20 W la 250 W la 80 K (monoetajată). În sistemele cu două etape, capacitățile frigorifice ale celei de-a doua etape variază între 1,25 W la 4 K și 20 W la 20 K.

Compresoarele cu heliu din gama COOLPAK e sunt utilizate pentru a acționa capetele reci din seria COOLPOWER e cu viteză variabilă a motorului și astfel pentru a crește performanța de răcire. Pe lângă produsele standard, oferim aceste capete reci și în variante personalizate, în conformitate cu cerințele clienților.

Descoperiți avantajele:

Întreținere ușoară

Datorită designului simplu al capetelor reci încorporate, acționate pneumatic, întreținerea este ușoară. Aceasta poate fi efectuată la locul de utilizare, fără a detașa capul rece de camera de vid.

Întreținerea capetelor reci acționate mecanic este, de asemenea, ușoară. Aceasta poate fi efectuată la locul de utilizare și fără a afecta infrastructura din jur, în special fără a întrerupe vidul camerei de către personalul de service.

Modul lor eco este setat pentru funcționare pe termen lung și economie de energie pe toată durata de viață.

Fiabilitate și rezistență ridicate

Capetele noastre reci sunt utilizate în aplicații care impun cerințe deosebit de mari privind fiabilitatea, cum ar fi imagistica prin rezonanță magnetică în tehnologia medicală, răcirea supraconductorilor la temperatură joasă și înaltă și răcirea detectoarelor din telescoape pentru astronomie.

Capacitatea lor mare de refrigerare, precum și performanța lor ridicată de răcire cu un concept sofisticat de motor pas cu pas, fac ca capetele reci COOLPOWER e să fie foarte fiabile.

În plus, acestea sunt dotate cu viteză variabilă a motorului prin adaptare de la unitatea compresorului, au un mod de funcționare boost pentru o performanță de răcire sporită și timpi de răcire rapizi și scurți.

Capetele noastre reci au un regenerator fără plumb și nu necesită heliu lichid sau azot lichid. Capetele reci COOLPOWER e sunt compatibile cu RoHS și au niveluri de vibrații foarte scăzute.

Simplu

Funcționarea capetelor reci COOLPOWER este simplificată printr-o simplă apăsare de tastă.

Capetele reci pot fi acționate practic în orice orientare.

Viteza motorului este setată de unitatea de control Elektronikon a compresorului.

Amprentă redusă

Cu o amprentă redusă și opțiunea de a acționa separat compresorul și capul rece, nu veți avea aproape nicio problemă de spațiu.
