Sisteme de calibrare a manometrelor de vid

Fiabilitatea procesului necesită verificări, ajustări și recalibrare a manometrelor de vid și a senzorilor la intervale regulate.

Setarea dispozitivelor la o valoare inițială este o componentă importantă a asigurării calității. Manometrele calibrate sunt utilizate în special acolo unde există cerințe ridicate privind reproductibilitatea și compatibilitatea, precum și privind calitatea proceselor de testare. De asemenea, dacă este necesară o referință clară pentru multe dispozitive de măsurare a presiunii existente, calibrarea este o necesitate.

Sistemele de calibrare CS vă permit să verificați și să calibrați manometrele de vid la precizia de măsurare definită și necesară. Aceasta poate urma standardele Organismului German de Acreditare (DAkkS) sau orice standard internațional, în timp ce precizia de măsurare necesară trebuie definită de utilizatori.

În acest context, termenul „Calibrare” semnifică compararea valorilor măsurate preluate de la manometrul care urmează să fie calibrat și un așa-numit „manometru de referință sau standard de transfer”. Ca o condiție, ambele manometre trebuie să fie conectate la aceeași cameră de vid proiectată în conformitate cu reglementările ISO 3567. Manometrul de referință în sine (împreună cu afișajul de presiune și cablul de conectare) trebuie calibrat în funcție de un standard de transfer trasabil, cel puțin o dată pe an.

Manometrele noastre de referință vor fi certificate prin compararea cu un standard de transfer PTB1) de către serviciul de calibrare DAkkS2) al Leybold GmbH.

PTB – Physikalisch-Technische Bundesanstalt, Berlin (Institutul Federal pentru fizică și tehnologie)
DAkkS – Deutsche Akkreditierungsstelle (Serviciul german de calibrare)

Încă din 1981, calibrăm independent pentru clienți toate mărcile de manometre și senzori.

Pentru procesul de calibrare se emite un certificat de calibrare DAkkS sau din fabrică. Dispozitivele cu stabilitate pe termen lung inadecvată sau pentru principii de măsurare nepotrivite pentru calibrare nu pot fi calibrate.

Calibrarea poate fi efectuată în mod static sau dinamic.

Static înseamnă că camera de calibrare este izolată de sistemul pompei și gazul este admis până când se atinge valoarea dorită a presiunii. Această metodă necesită o rată scăzută de degazare, care se realizează printr-o cameră de calibrare curată și un timp de pompare extins.
Folosind calibrarea dinamică, presiunea camerei este reglată prin intermediul unei supape de dozare a gazului și a unei supape de strangulare pe admisia pompei turbo-moleculare. Cantitatea de gaz de intrare este echilibrată manual cu debitul de gaz pompat pentru a seta o presiune stabilă.

CS 3

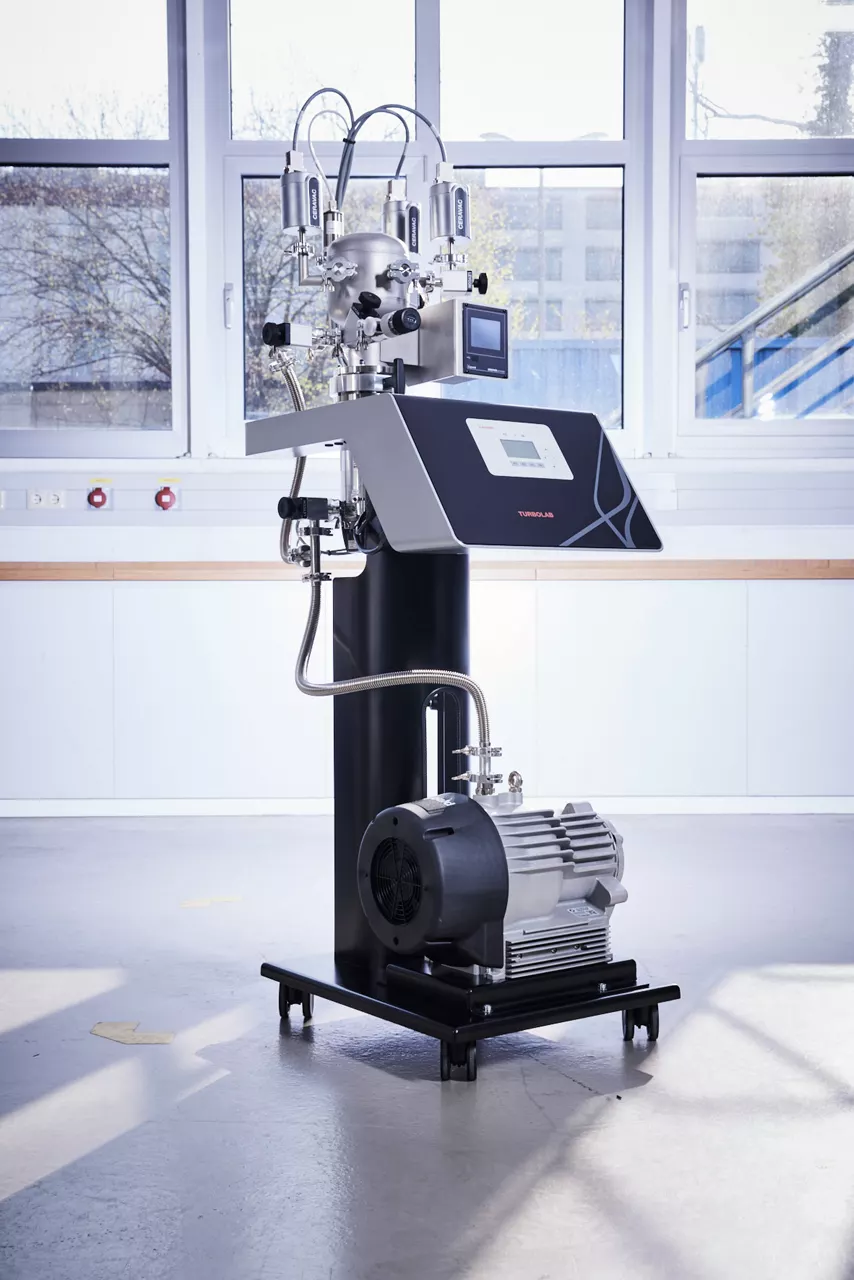

Leybold oferă o platformă standardizată de sistem de calibrare bazată pe stațiile noastre de pompare cu vid înalt TURBOLAB, deja consacrate. Diverse configurații, fie că sunt de tip masă sau pe cărucior, cu diferite seturi de pompe și instrumentație flexibilă, permițând clienților noștri să își calibreze singuri manometrele. În funcție de configurația aleasă, intervalul de calibrare poate varia de la 1000 mbar la 1 x 10-4 mbar (Torr). Astfel, precizia calibrării poate fi ajustată în funcție de numărul și tipul de manometre de referință.

Avantaje:

Vacumetrele și sistemele de măsurare de orice marcă pot fi calibrate.
Proiectate în conformitate cu DIN 28 418 respectiv… ISO/DIS 3567
Etalonuri de transfer cu certificat PTB, DAkkS sau de fabrică
Aprobare DIN/ISO 9000 mai ușoară
Măsurători fiabile și reproductibile
Pornire rapidă
Sistem de măsurare fără hidrocarburi prin utilizarea pompelor de vid cu comprimare uscată
Operare simplă
Aprobare CE

Indiferent dacă este CS3 Standard sau CS3 Advanced, unitatea de bază a CS3 cuprinde o cameră de calibrare din oțel inoxidabil (proiectată în conformitate cu DIN 28 418, respectiv ISO/DIS 3567/68), furnizată cu trei orificii de calibrare, un sistem de pompă turbo-moleculară cu comprimare uscată TURBOLAB 90 și un sistem manual de admisie a gazului, format dintr-o supapă de dozare și o supapă fluture de vid înalt pentru reglarea vitezei de aspirație, respectiv pentru izolarea sistemului de pompare. Un manometru de vid înalt cu gamă completă este montat pentru a afișa intervalul complet de presiune, inclusiv presiunea maximă a sistemului. Conform ISO 3567, această presiune maximă trebuie să fie de cel puțin 10% din presiunea minimă de calibrare. Pe lângă osciloscopul CS3 Standard, CS3 Advanced este montat pe un cărucior mobil și este dotat cu o linie de bypass TMP pentru calibrare dinamică pe întregul interval de calibrare.

Pentru compararea manometrelor, CS 3 este dotat cu două sau trei traductoare de presiune de referință CERAVAC CTR 100, un dispozitiv de afișare GRAPHIX THREE și cablurile de conectare corespunzătoare. Toate acestea sunt calibrate în propriul nostru laborator de calibrare, în conformitate cu cele mai recente reglementări DAkkS.

Opțiuni disponibile:

Interval de calibrare extins până la 1 x 10-4 mbar
Precizie îmbunătățită prin utilizarea manometrelor de referință CTR 101 în loc de manometrele de referință CTR 100

CS 7

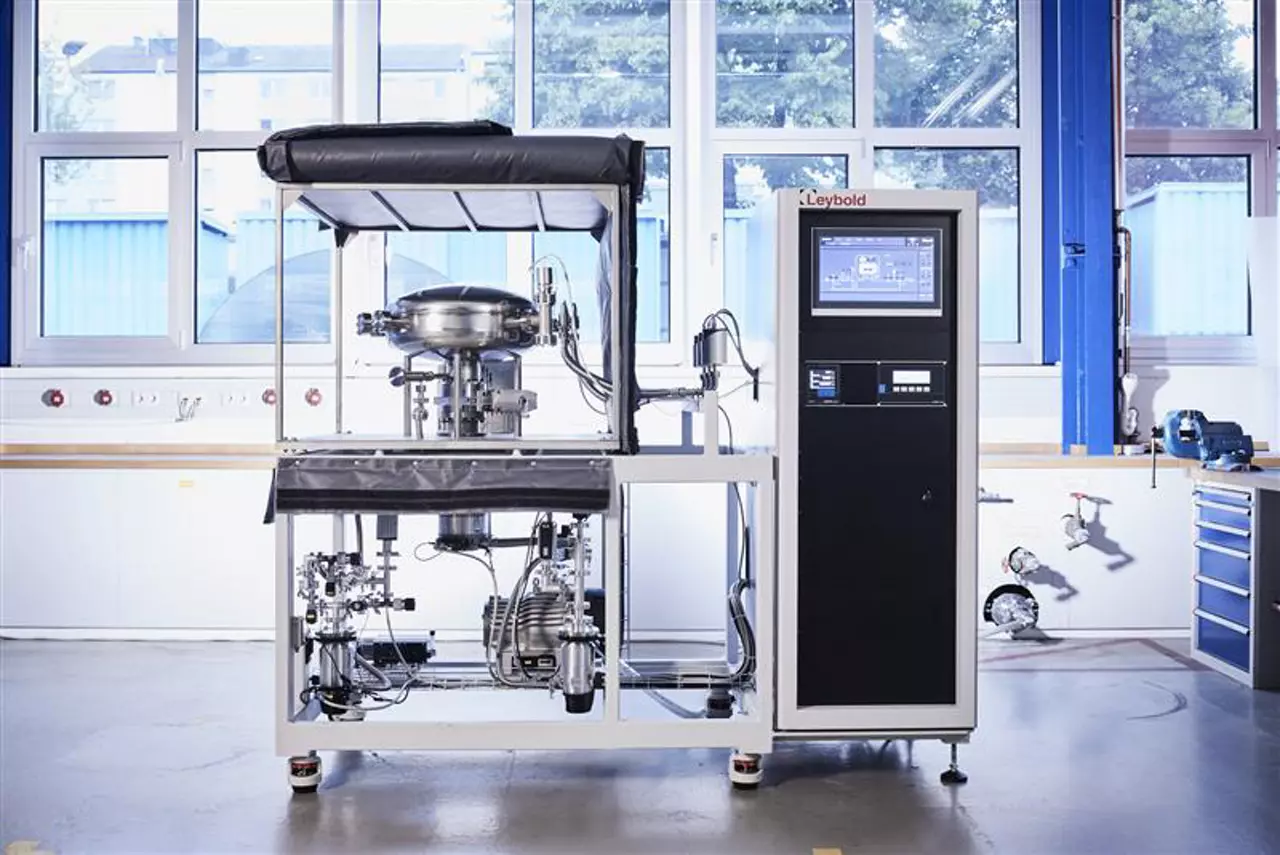

Leybold oferă o platformă personalizată de sistem de calibrare pentru calibrarea manometrelor de vid înalt. Diverse configurații, cu diferite seturi de pompe și instrumentație flexibilă, permițând clienților noștri să își calibreze singuri manometrele. În funcție de configurația aleasă, intervalul de calibrare poate varia de la 1000 mbar la 1 x 10-7 mbar (Torr). Astfel, precizia calibrării poate fi ajustată în funcție de numărul și tipul de manometre de referință.

Avantaje pentru utilizator:

Optimizat pentru intervalul de calibrare necesar
Vacumetrele și sistemele de măsurare de orice marcă pot fi calibrate
Proiectat în conformitate cu DIN 28 418 resp. ISO/DIS 3567
Etalonuri de transfer cu certificat PTB, DAkkS sau din fabrică
Aprobare DIN/ISO 9000 mai ușoară
Măsurători fiabile și reproductibile
Pornire rapidă
Sistem de măsurare fără hidrocarburi prin utilizarea pompelor de vid cu comprimare uscată
Operare simplă
Aprobare CE
