BOURDONVAC / CAPSULE – Mechanical dial type gauges

Vacuometre mecanice robuste

În cazul vacuometrelor mecanice, presiunea este determinată direct prin înregistrarea forței care acționează asupra suprafeței diafragmei.
Citirile obținute sunt independente de tipul de gaz și de presiunea care trebuie măsurată.
Intervalul de presiune pentru majoritatea manometrelor mecanice cu comparator este de aproximativ 1000 mbar (presiune atmosferică, 750 Torr) până la 1 mbar (0,75 Torr).

BOURDONVAC

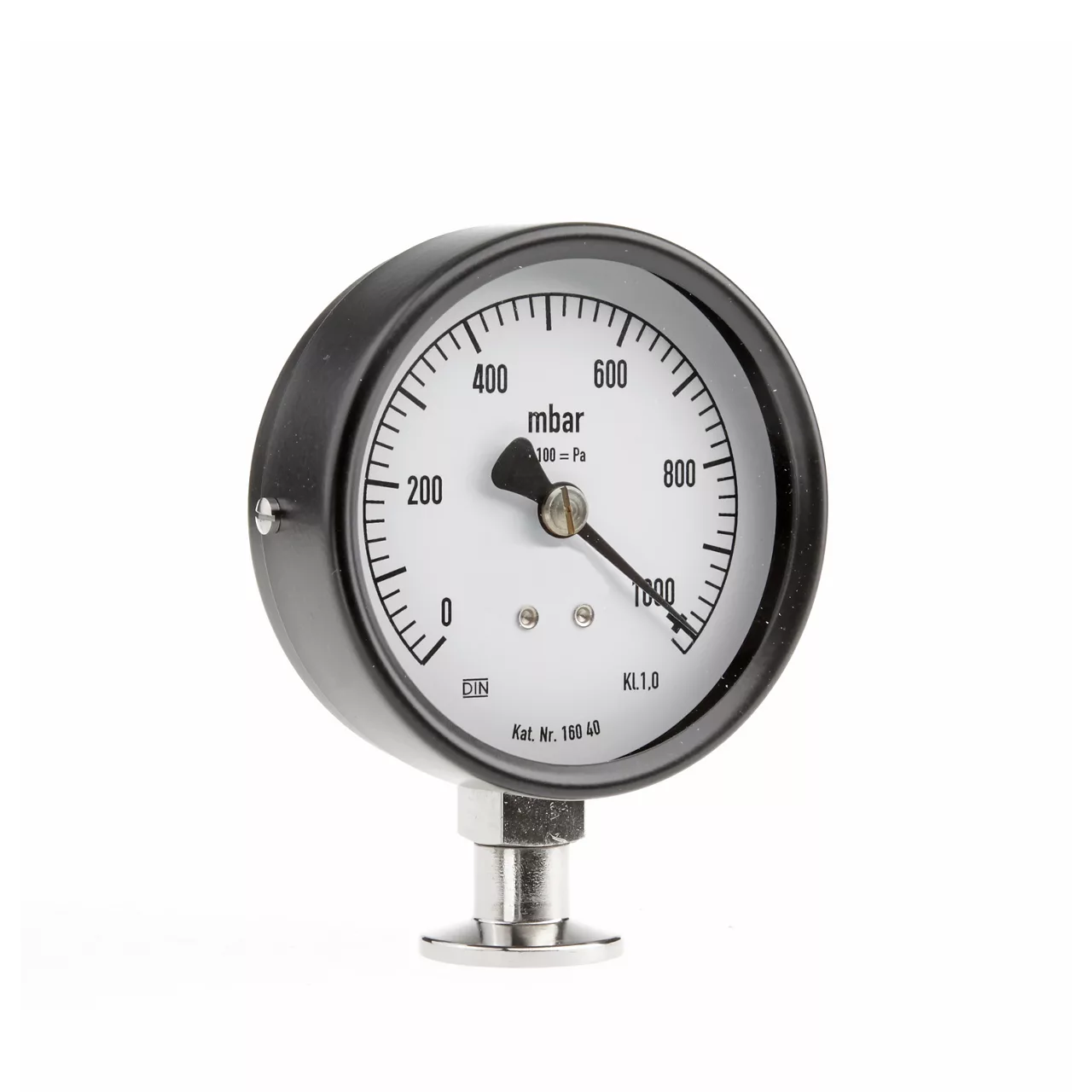

Partea interioară a BOURDONVAC este un tub Bourdon, care este îndoit într-un arc circular și este conectat la sistemul de vid.

Datorită efectului presiunii atmosferice externe, capătul tubului se îndoiește mai mult sau mai puțin în timpul procesului de evacuare. Aceasta acționează dispozitivul indicator care este atașat la acest punct. Presiunea corespunzătoare poate fi citită pe o scală liniară.

Cu manometrele BOURDONVAC este posibilă determinarea aproximativă a presiunilor de la atmosferă la 1 mbar/torr.

Deoarece mecanismul este expus la presiunea atmosferică locală, acesta poate fi afectat de fluctuațiile presiunii atmosferice.

Aceste manometre sunt concepute pentru măsurarea aproximativă a presiunii în medii dure:

Compatibilitate excelentă a procesului datorită celulei de măsurare din oțel inoxidabil,
Rezistență la vibrații
Clasificare IP54

CAPSULE

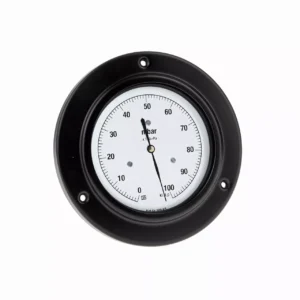

Manometrele CAPSULE funcționează cu o diafragmă conectată la un cadran.

Acestea conțin o capsulă cu diafragmă ermetic etanșată, vidată și cu pereți subțiri, situată în interiorul instrumentului. Pe măsură ce presiunea de vid reduce, umflăturile capsulei. Această mișcare este transferată printr-un sistem de pârghii către un indicator, iar presiunea poate fi citită pe o scală liniară.

Deoarece celula de măsurare este etanșată ermetic față de mediul exterior, aceasta nu este afectată de modificările presiunii atmosferice, ceea ce o face mai fiabilă la presiuni sub 10 mbar/torr.

Insensibil la vibrații
Datorită faptului că sistemul de măsurare este deschis către mediul de vid, este mai puțin compatibil cu mediile corozive.

Deoarece manometrele CAPSULE sunt mai bune pentru a citi presiuni mai mici, le oferim cu două scale complete:

1000 până la 1 mbar (750 până la 0,75 torr)
100 până la 1 mbar (75 până la 0,75 torr), cea din urmă oferind o rezoluție mai bună la presiuni mai mici.

De asemenea, este dotat cu:

o flanșă ISO-KF DN 16 pentru conectarea directă la un sistem de vid
o duză de furtun cu diametrul de 10 mm cu supapă de izolare integrată pentru montare pe panou și utilizare pe mașini de ambalat.
