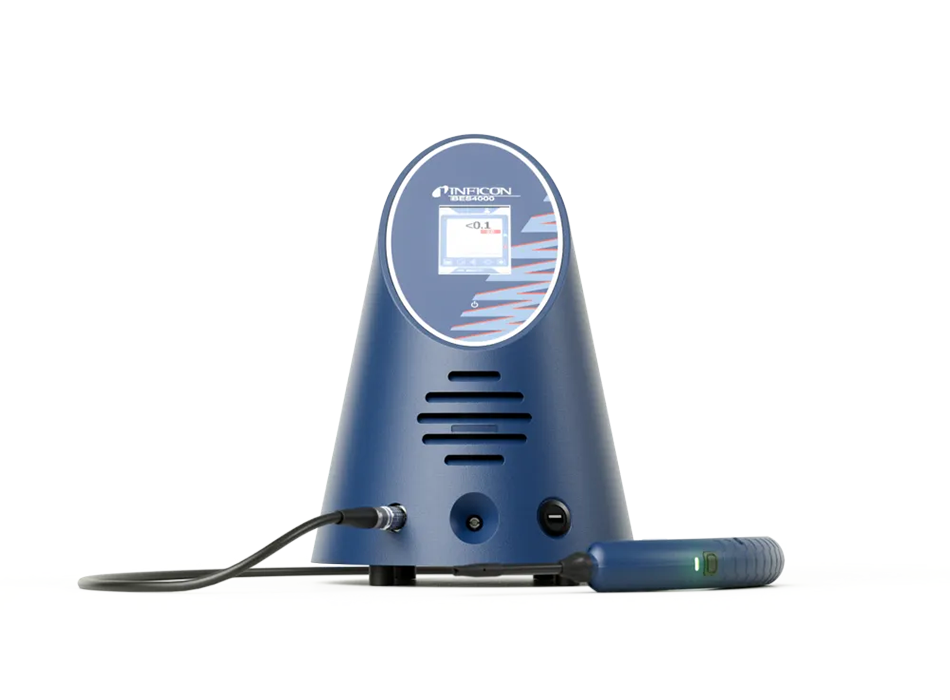

BES4000
Detectarea precisă a scurgerilor pentru modulele și pachetele de baterii în producția modernă de baterii.
Controlul calității de nivel superior în fabricarea pachetelor de baterii
BES4000 deschide posibilitatea localizării scurgerilor de electroliți.
Bazat pe principiul detectării electroliților, detectează cele mai mici urme de vapori de electrolit care ies din celulele defecte. Acest lucru face posibilă localizarea rapidă și fiabilă a scurgerilor direct pe pachetele și modulele de baterii asamblate – fără a fi nevoie de retestarea camerei.
În timpul sudării și manipulării, celulele anterior etanșe pot dezvolta noi micro-defecte. BES4000 identifică aceste scurgeri rapid și cu o precizie ridicată, permițând o relucrare eficientă și specifică și economisind astfel costuri semnificative. Acest lucru economisește timp, materiale și resurse, menținând în același timp cele mai înalte standarde de siguranță și calitate.
Cum funcționează: Tehnologia de detectare a electroliților
BES4000 utilizează solventul electrolit în sine – de obicei DMC sau EMC – ca gaz trasor. Vaporii care se evacuează sunt detectați de un sistem de senzori extrem de sensibil care reacționează în decurs de o secundă. Acest lucru permite operatorilor să identifice locația exactă a scurgerilor, chiar și în cadrul ansamblurilor complexe de pachete de baterii.
Potrivirea ideală pentru testarea celulelor
Combinat cu seria ELT de detectoare de scurgeri de electroliți, BES4000 formează o buclă de feedback închisă:
- ELT Vmax identifică ce celule nu trec testarea scurgerilor.
- BES4000 localizează poziția precisă a scurgerii pentru optimizarea procesului.
Împreună, acestea asigură fiabilitate maximă în fiecare etapă a producției de baterii – de la validarea individuală a celulelor până la testarea completă de la celulă la pachet.
Avantaje
- Detectarea celor mai mici scurgeri datorită sensibilității ridicate
- Senzorul reacționează doar la vaporii de electrolit
- Prevenirea alarmelor false cauzate de fundal cu admisie dublă
- Durabilitate ridicată cu senzor infraroșu de lungă durată
- Timp de răspuns rapid pentru identificarea precisă a scurgerilor
- Recuperare rapidă după o scurgere mare pentru un timp de funcționare ridicat
- Rată de scurgere calibrată, trasabilă conform standardelor naționale
Aplicații tipice
- Refacerea asamblării finale
Detectează și localizează celulele defecte din interiorul modulelor de baterii și al pachetelor de baterii mari. Celulele defecte pot fi înlocuite rapid, crescând siguranța și longevitatea pachetelor de baterii. - Feedback privind fabricarea celulelor
Localizați scurgeri microscopice în celulele cu electrolit defect, urmăriți defectele până la originea lor și optimizați parametrii procesului pentru o producție stabilă. - Modele pregătite pentru viitor
Ideale pentru pachete de format mare și arhitecturi celulă-pachet unde retestarea completă a camerei nu mai este fezabilă.
| Cea mai mică rată de scurgere detectabilă | 0,5 g/a DMC (1 ppm) |
| Unități rată de scurgere | g/a, oz/yr, lb/yr, ppm |
| Senzor de detecție | Tehnologie IR (Infra-roșu) |
| Timp de răspuns | < 1 s |
| Interfețe | PROFIBUS, PROFINET, DeviceNet, EtherNet/IP, interfețe seriale (RS232), I/O digitale |
| Dimensiuni (diametru, înălțime) | 266 mm, 365 mm |
| Greutate | 4,5 kg |
| Limbi de operare | Germană, Engleză, Spaniolă, Coreeană, Chineză, Japoneză |
